Дренажные трубопроводы (гидробак) — HITACHI EX1900-6

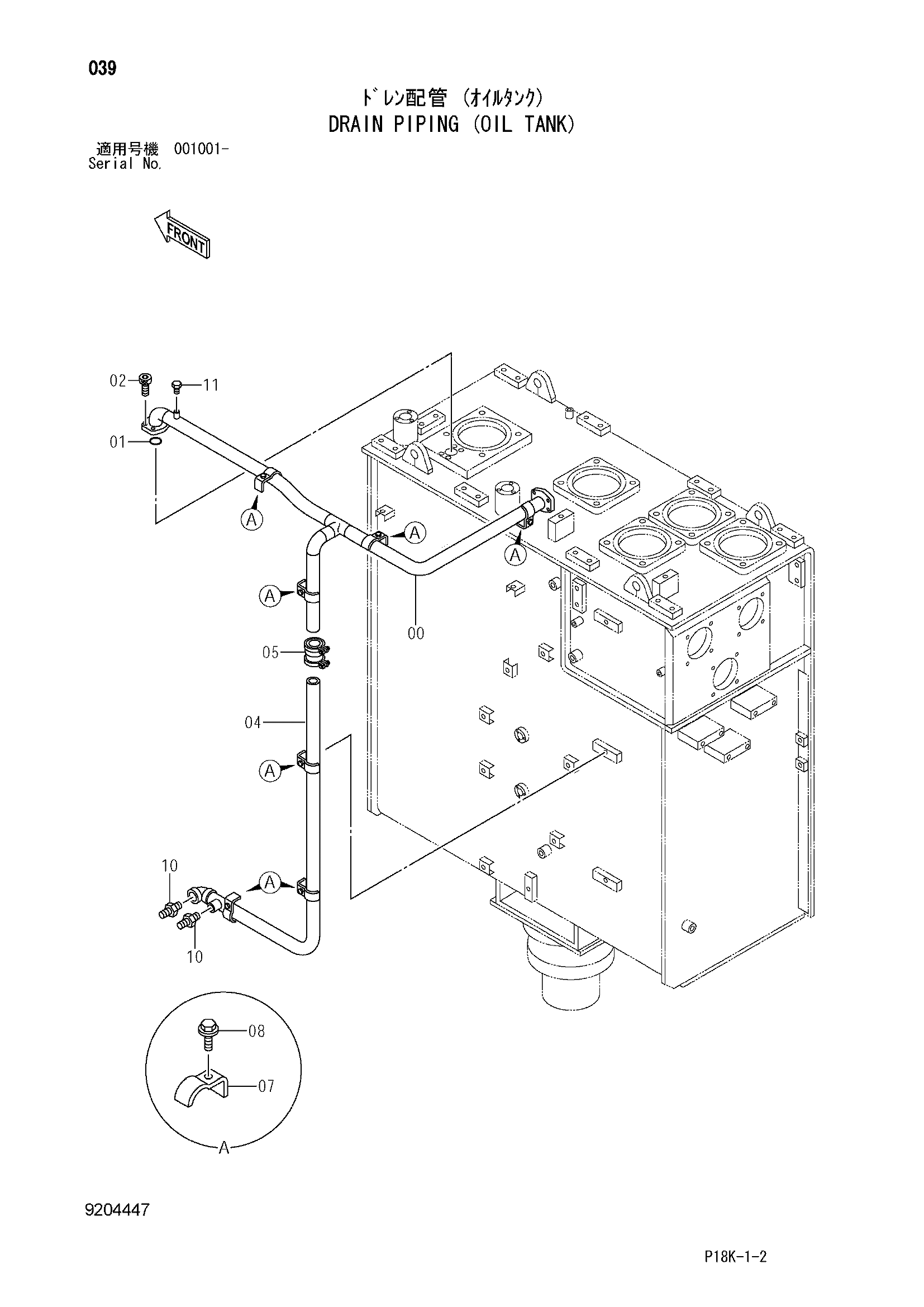

Заводская схема «Дренажные трубопроводы (гидробак)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8084907 | Трубка | 1 |
| 01 | 4153534 | Уплотнительное кольцо | 1 |
| 02 | M341240 | Болт с внутренним шестигранником | 4 |
| 04 | 8084908 | Трубка | 1 |
| 05 | 4069801 | Муфта | 1 |
| 05A | 4196259 | Уплотнение кольцо | 2 |
| 07 | 4053698 | Хомут трубки | 7 |
| 08 | J271265 | Болт с шайбой | 7 |
| 08A | J901265 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 10 | A852166 | Адаптер | 2 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | A885002 | Пробка | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
