Гидролинии рабочего оборудования (1) — HITACHI EX1900-6

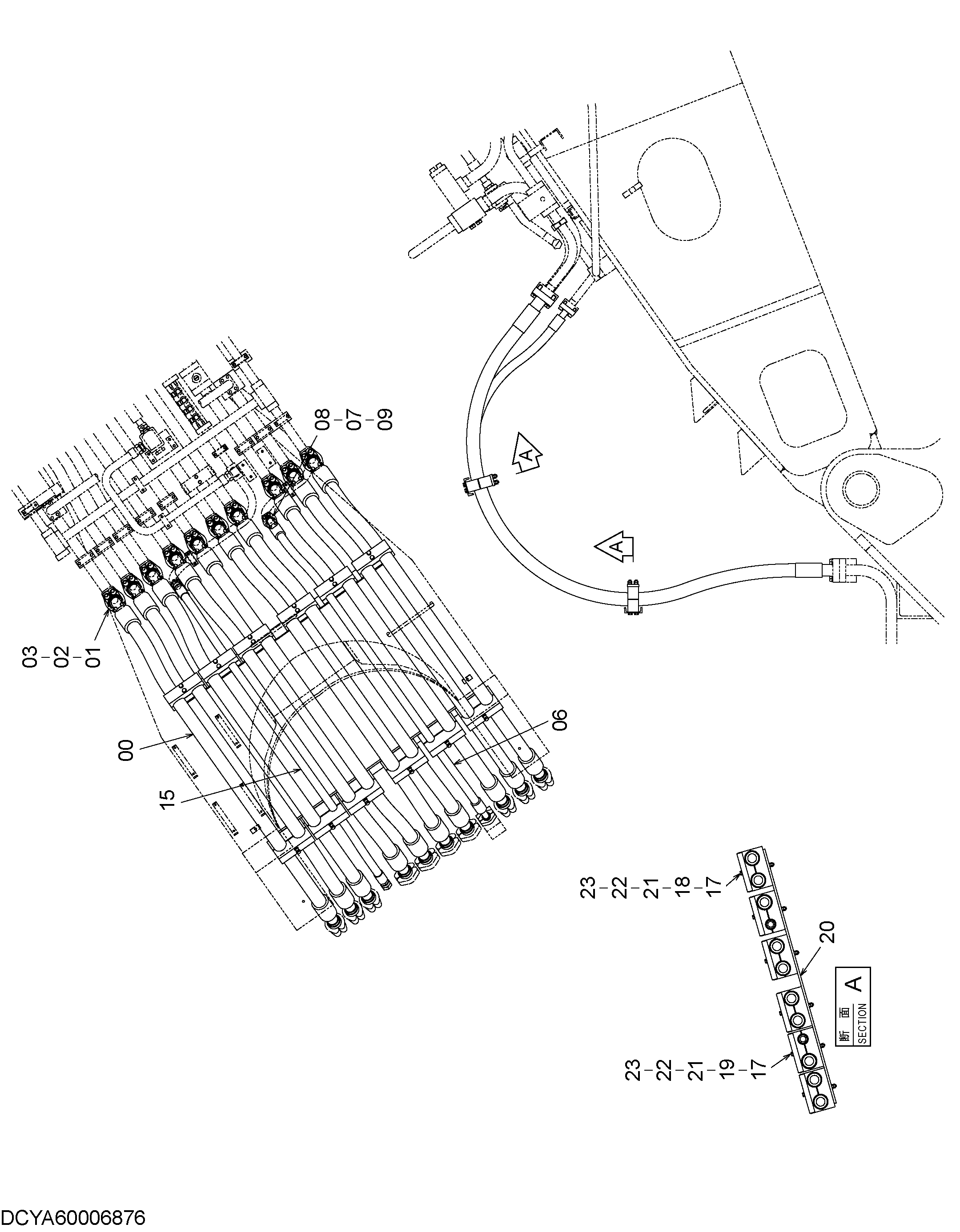

Заводская схема «Гидролинии рабочего оборудования (1)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4343356 | Шланг | 10 |
| 01 | 4510170 | Уплотнительное кольцо | 10 |
| 02 | 4169565 | Разъёмный фланец | 20 |
| 03 | 4702899 | Болт с внутренним шестигранником | 40 |
| 06 | 4378843 | Шланг | 1 |
| 07 | 4508805 | Уплотнительное кольцо | 1 |
| 08 | 4089703 | Разъёмный фланец | 2 |
| 09 | 4146848 | Болт с внутренним шестигранником | 4 |
| 15 | 4378844 | Шланг | 1 |
| 17 | 4410171 | Хомут | 12 |
| 18 | 4473130 | Хомут | 16 |
| 19 | 4631453 | Хомут | 8 |
| 20 | 3104126 | Пластина | 2 |
| 21 | J901214 | Болт | 24 |
| 22 | A590112 | Плоская шайба | 24 |
| 23 | J950012 | Гайка | 48 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
