Трубопроводы системы смазки (стрела 8.3m)(1-1) — HITACHI EX1900-6

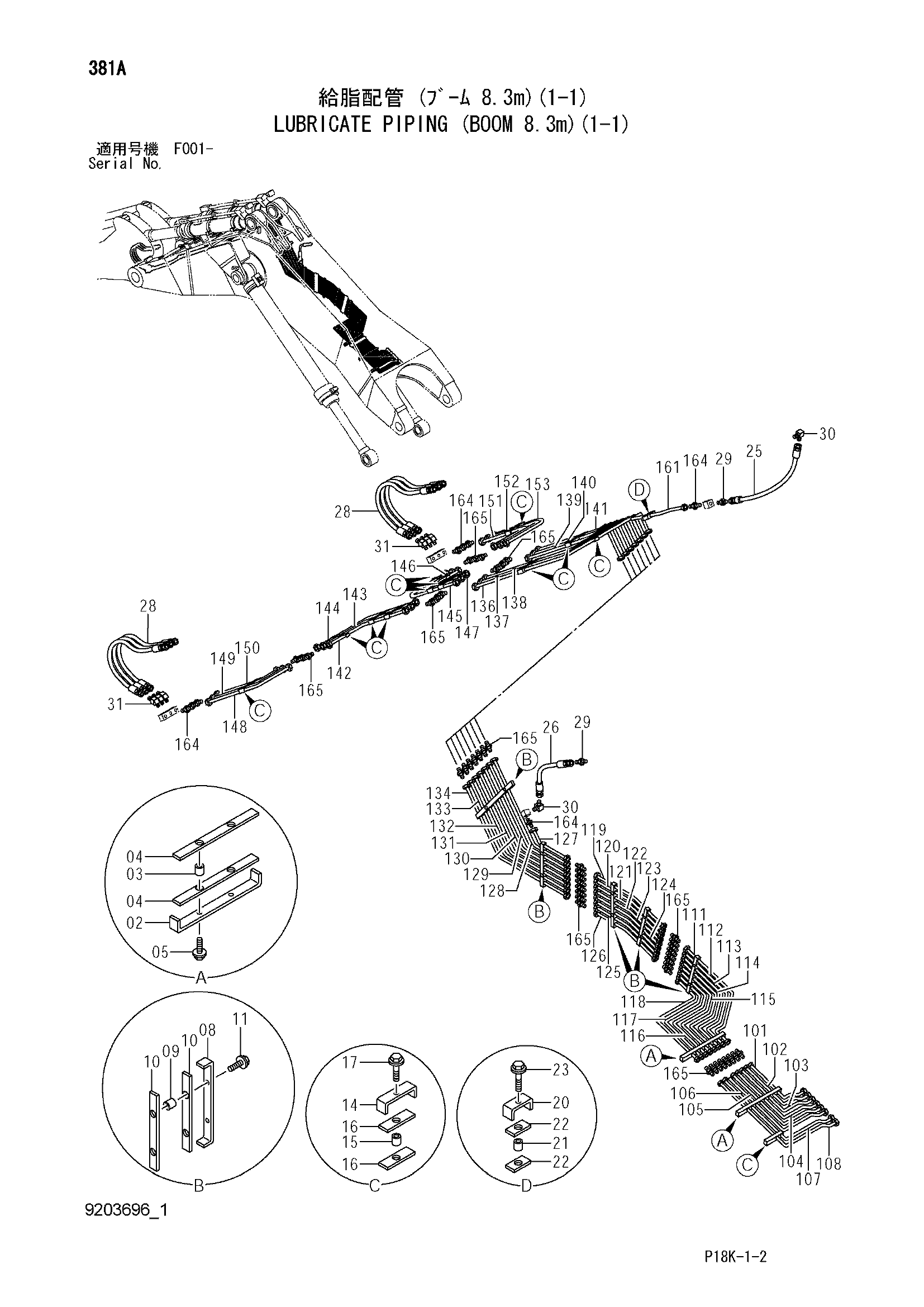

Заводская схема «Трубопроводы системы смазки (стрела 8.3m)(1-1)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4271440 | Хомут | 2 |
| 03 | 4271439 | Проставка | 4 |
| 04 | 4271443 | Резиновая прокладка | 4 |
| 05 | J271235 | Болт с шайбой | 4 |
| 05A | J901235 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 08 | 4271441 | Хомут | 5 |
| 09 | 4271439 | Проставка | 10 |
| 10 | 4271444 | Резиновая прокладка | 10 |
| 11 | J271235 | Болт с шайбой | 10 |
| 11A | J901235 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 14 | 4302749 | Хомут | 12 |
| 15 | 4302747 | Проставка | 12 |
| 16 | 4273721 | Резиновая прокладка | 24 |
| 17 | J271035 | Болт с шайбой | 12 |
| 17A | J901035 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 20 | 4302748 | Хомут | 1 |
| 21 | 4302747 | Проставка | 1 |
| 22 | 4269657 | Резиновая прокладка | 2 |
| 23 | J271035 | Болт с шайбой | 1 |
| 23A | J901035 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 25 | 4157948 | Шланг | 1 |
| 26 | 4067521 | Шланг | 1 |
| 28 | 4157953 | Шланг | 6 |
| 29 | 94-1301 | Адаптер | 2 |
| 30 | 94-1401 | Угловой штуцер | 2 |
| 31 | 94-1501 | Угловой штуцер | 6 |
| 101 | 4605880 | Трубка | 1 |
| 102 | 4605881 | Трубка | 1 |
| 103 | 4605882 | Трубка | 1 |
| 104 | 4605883 | Трубка | 1 |
| 105 | 4605884 | Трубка | 1 |
| 106 | 4605885 | Трубка | 1 |
| 107 | 4605886 | Трубка | 1 |
| 108 | 4605887 | Трубка | 1 |
| 111 | 4605890 | Трубка | 1 |
| 112 | 4605891 | Трубка | 1 |
| 113 | 4605892 | Трубка | 1 |
| 114 | 4605893 | Трубка | 1 |
| 115 | 4605894 | Трубка | 1 |
| 116 | 4605895 | Трубка | 1 |
| 117 | 4605896 | Трубка | 1 |
| 118 | 4605897 | Трубка | 1 |
| 119 | 4605898 | Трубка | 1 |
| 120 | 4605899 | Трубка | 1 |
| 121 | 4605900 | Трубка | 1 |
| 122 | 4605901 | Трубка | 1 |
| 123 | 4605902 | Трубка | 1 |
| 124 | 4605903 | Трубка | 1 |
| 125 | 4605904 | Трубка | 1 |
| 126 | 4605905 | Трубка | 1 |
| 127 | 4605906 | Трубка | 1 |
| 128 | 4605907 | Трубка | 1 |
| 129 | 4605908 | Трубка | 1 |
| 130 | 4605909 | Трубка | 1 |
| 131 | 4605910 | Трубка | 1 |
| 132 | 4605911 | Трубка | 1 |
| 133 | 4605912 | Трубка | 1 |
| 134 | 4605913 | Трубка | 1 |
| 136 | 4605914 | Трубка | 1 |
| 137 | 4605915 | Трубка | 1 |
| 138 | 4605916 | Трубка | 1 |
| 139 | 4605917 | Трубка | 1 |
| 140 | 4605918 | Трубка | 1 |
| 141 | 4605919 | Трубка | 1 |
| 142 | 4605920 | Трубка | 1 |
| 143 | 4605921 | Трубка | 1 |
| 144 | 4605922 | Трубка | 1 |
| 145 | 4605923 | Трубка | 1 |
| 146 | 4605924 | Трубка | 1 |
| 147 | 4605925 | Трубка | 1 |
| 148 | 4605926 | Трубка | 1 |
| 149 | 4605927 | Трубка | 1 |
| 150 | 4605928 | Трубка | 1 |
| 151 | 4605929 | Трубка | 1 |
| 152 | 4605930 | Трубка | 1 |
| 153 | 4605931 | Трубка | 1 |
| 161 | 4605935 | Трубка | 1 |
| 164 | 4360981 | Штуцер трубки | 8 |
| 165 | 4099282 | Адаптер | 43 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
