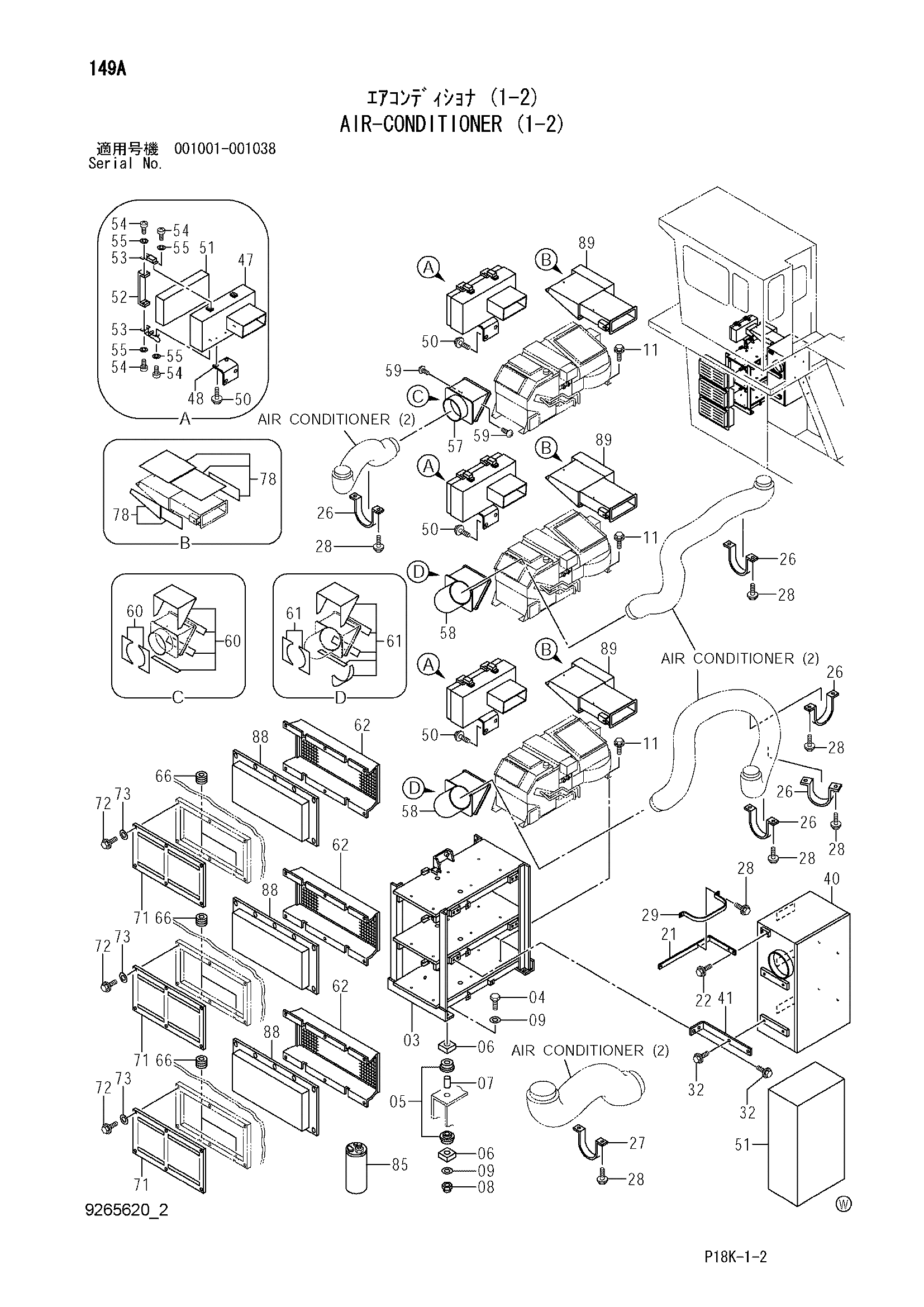

Кондиционер (1-2) — HITACHI EX1900-6

Заводская схема «Кондиционер (1-2)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
03	6022820	Стойка	1
04	J901280	Болт	4
05	4401851	Резиновая прокладка	4
06	4401877	Ограничитель	8
07	4401876	Проставка	4
08	M660012	U-образная гайка	4
09	A590112	Плоская шайба	8
11	J271025	Болт с шайбой	18
11A	J901025	Болт	1
11B	J222010	Шайба	1
21	9765492	Кронштейн	1
22	J271025	Болт с шайбой	2
22A	J901025	Болт	1
22B	J222010	Шайба	1
26	4353353	Хомут	5
27	4625795	Хомут	1
28	J271025	Болт с шайбой	14
28A	J901025	Болт	1
28B	J222010	Шайба	1
29	4647487	Хомут	1
32	J281230	Болт с шайбой	16
32A	J901230	Болт	1
32B	4249324	Шайба	1
40	4653342	Короб	1
41	4621606	Кронштейн	4
47	7046237	Воздуховод	3
48	4621561	Кронштейн	3
50	J281225	Болт с шайбой	8
50A	J901225	Болт	1
50B	4249324	Шайба	1
51	4206637	Фильтр воздушный	6
52	4379180	Кронштейн	6
53	4254200	Замок	12
54	M430306	Винт	48
55	A590903	Пружинная шайба	48
57	7046265	Воздуховод	1
58	7049779	Воздуховод	2
59	4367681	Самонарезающий винт	9
60	4653232	Лента	1
61	4647491	Лента	2
62	2051593	Крышка	3
66	4088401	Резиновая втулка	6
71	4304793	Пластина	3
72	J901020	Болт	18
73	J222010	Шайба	18
78	4647492	Лента	3
85	4628733	Бак ликуид	3
88	4378793	Блок	3
89	7046261	Воздуховод	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
