Пилотные гидролинии (гидрораспределитель)(2)(погрузчик) — HITACHI EX1900-6

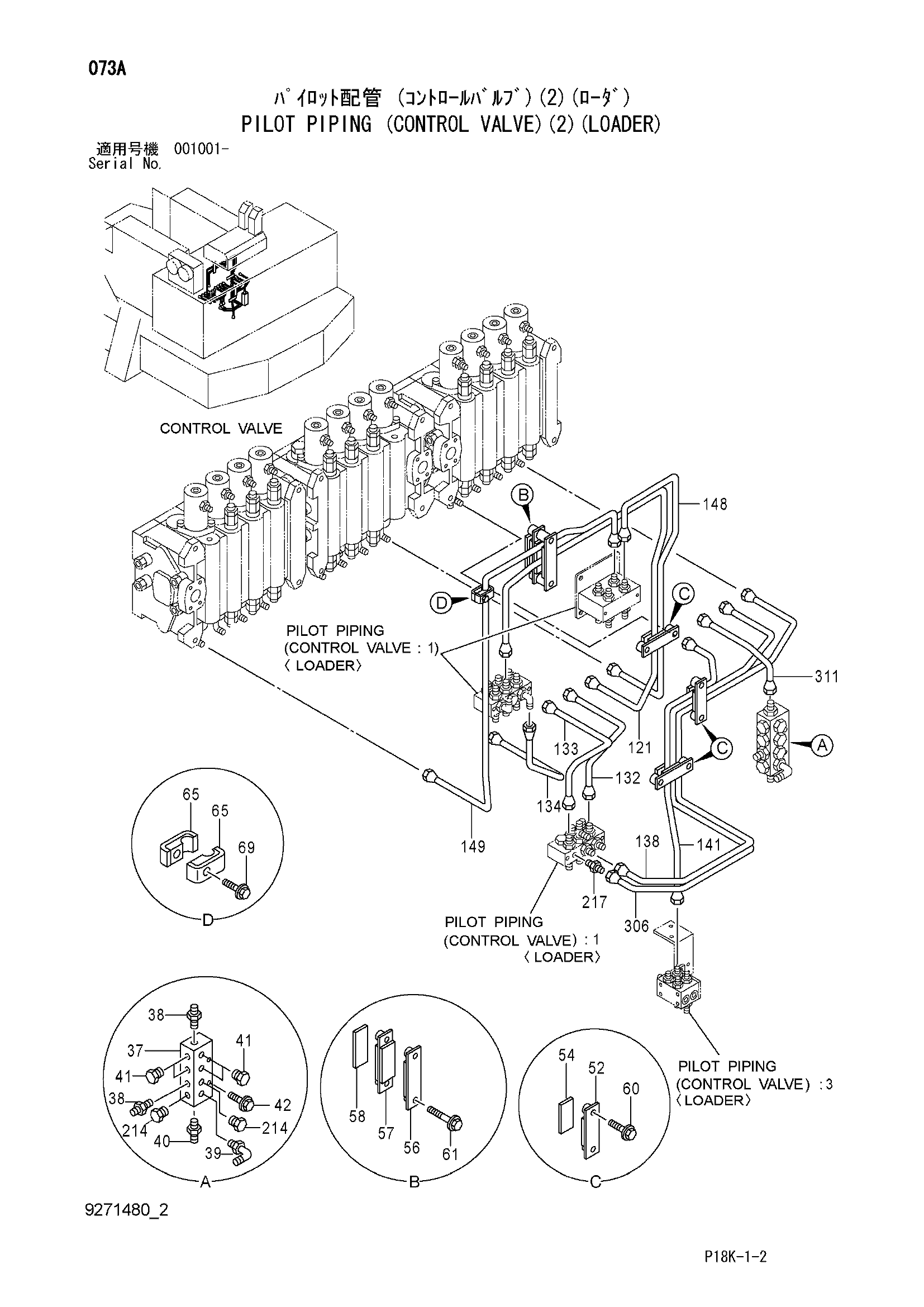

Заводская схема «Пилотные гидролинии (гидрораспределитель)(2)(погрузчик)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 37 | 4460792 | Коллектор | 1 |
| 38 | 4344020 | Адаптер | 2 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | 4344046 | Угловой штуцер | 1 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | A852133 | Адаптер | 1 |
| 40A | 4509180 | Уплотнительное кольцо | 1 |
| 41 | A885003 | Пробка | 4 |
| 41A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | J271065 | Болт с шайбой | 2 |
| 42A | J901065 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 52 | 9743907 | Хомут | 3 |
| 54 | 4344542 | Резиновая прокладка | 3 |
| 56 | 9757372 | Хомут | 1 |
| 57 | 9757373 | Хомут | 1 |
| 58 | 4460794 | Резиновая прокладка | 1 |
| 60 | J271035 | Болт с шайбой | 6 |
| 60A | J901035 | Болт | 1 |
| 60B | J222010 | Шайба | 1 |
| 61 | J271060 | Болт с шайбой | 2 |
| 61A | J901060 | Болт | 1 |
| 61B | J222010 | Шайба | 1 |
| 65 | 4367706 | Хомут | 2 |
| 69 | J260630 | Болт с шайбой | 1 |
| 69A | J900630 | Болт | 1 |
| 69B | A590106 | Плоская шайба | 1 |
| 121 | 3093298 | Трубка | 1 |
| 132 | 4675350 | Трубка | 1 |
| 133 | 4675351 | Трубка | 1 |
| 134 | 4462219 | Трубка | 1 |
| 138 | 3093307 | Трубка | 1 |
| 141 | 3109377 | Трубка | 1 |
| 148 | 3109379 | Трубка | 1 |
| 149 | 3109380 | Трубка | 1 |
| 214 | A885003 | Пробка | 2 |
| 214A | 4509180 | Уплотнительное кольцо | 1 |
| 217 | 4344020 | Адаптер | 1 |
| 217A | 4509180 | Уплотнительное кольцо | 1 |
| 306 | 3093842 | Трубка | 1 |
| 311 | 4466135 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
