Трубопроводы системы смазки (стрела 8.7m)(1) — HITACHI EX1900-6

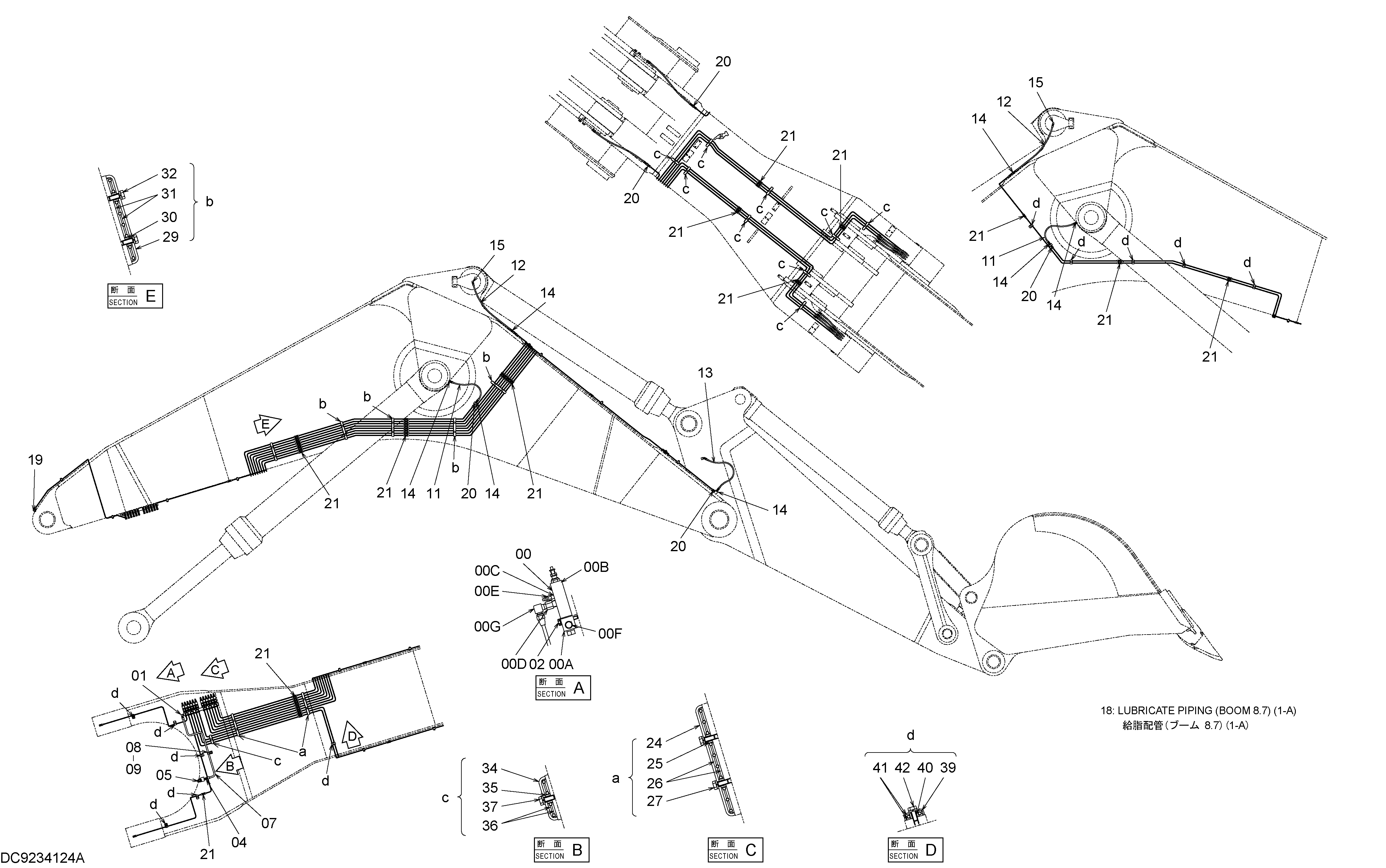

Заводская схема «Трубопроводы системы смазки (стрела 8.7m)(1)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4606607 | Клапан | 1 |
| 00A | 4316451 | Коллектор | 1 |
| 00B | 4182051 | Клапан | 12 |
| 00C | 4191349 | Адаптер | 12 |
| 00D | 4253567 | Адаптер | 12 |
| 00E | J75481 | Пресс-маслёнка | 12 |
| 00F | 4092534 | Пробка | 1 |
| 00F1 | 4509180 | Уплотнительное кольцо | 1 |
| 00G | 4097666 | Угловой штуцер | 12 |
| 01 | 94-1402 | Угловой штуцер | 1 |
| 02 | J260845 | Болт с шайбой | 6 |
| 02A | J900845 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 04 | 94-1302 | Адаптер | 1 |
| 05 | 4221278 | Адаптер | 1 |
| 07 | 9727238 | Трубка | 1 |
| 08 | 4138227 | Хомут трубки | 1 |
| 09 | J271040 | Болт с шайбой | 1 |
| 09A | J901040 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 11 | 4269794 | Шланг | 2 |
| 12 | 4269799 | Шланг | 2 |
| 13 | 4269803 | Шланг | 6 |
| 14 | 4154651 | Адаптер | 12 |
| 15 | 4154656 | Угловой штуцер | 2 |
| 18 | 9234125 | Трубка в сборе | 1 |
| 19 | 4097666 | Угловой штуцер | 2 |
| 20 | 4360981 | Штуцер трубки | 10 |
| 21 | 4099282 | Адаптер | 51 |
| 24 | 4271440 | Хомут | 2 |
| 25 | 4271439 | Проставка | 4 |
| 26 | 4271443 | Резиновая прокладка | 4 |
| 27 | J271235 | Болт с шайбой | 4 |
| 27A | J901235 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
| 29 | 4271441 | Хомут | 5 |
| 30 | 4271439 | Проставка | 10 |
| 31 | 4271444 | Резиновая прокладка | 10 |
| 32 | J271235 | Болт с шайбой | 10 |
| 32A | J901235 | Болт | 1 |
| 32B | J222012 | Шайба | 1 |
| 34 | 4302749 | Хомут | 10 |
| 35 | 4302747 | Проставка | 10 |
| 36 | 4273721 | Резиновая прокладка | 20 |
| 37 | J271035 | Болт с шайбой | 10 |
| 37A | J901035 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 39 | 4302748 | Хомут | 11 |
| 40 | 4302747 | Проставка | 11 |
| 41 | 4269657 | Резиновая прокладка | 22 |
| 42 | J271035 | Болт с шайбой | 11 |
| 42A | J901035 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
