Быстрый заправка система — HITACHI EX1900-6

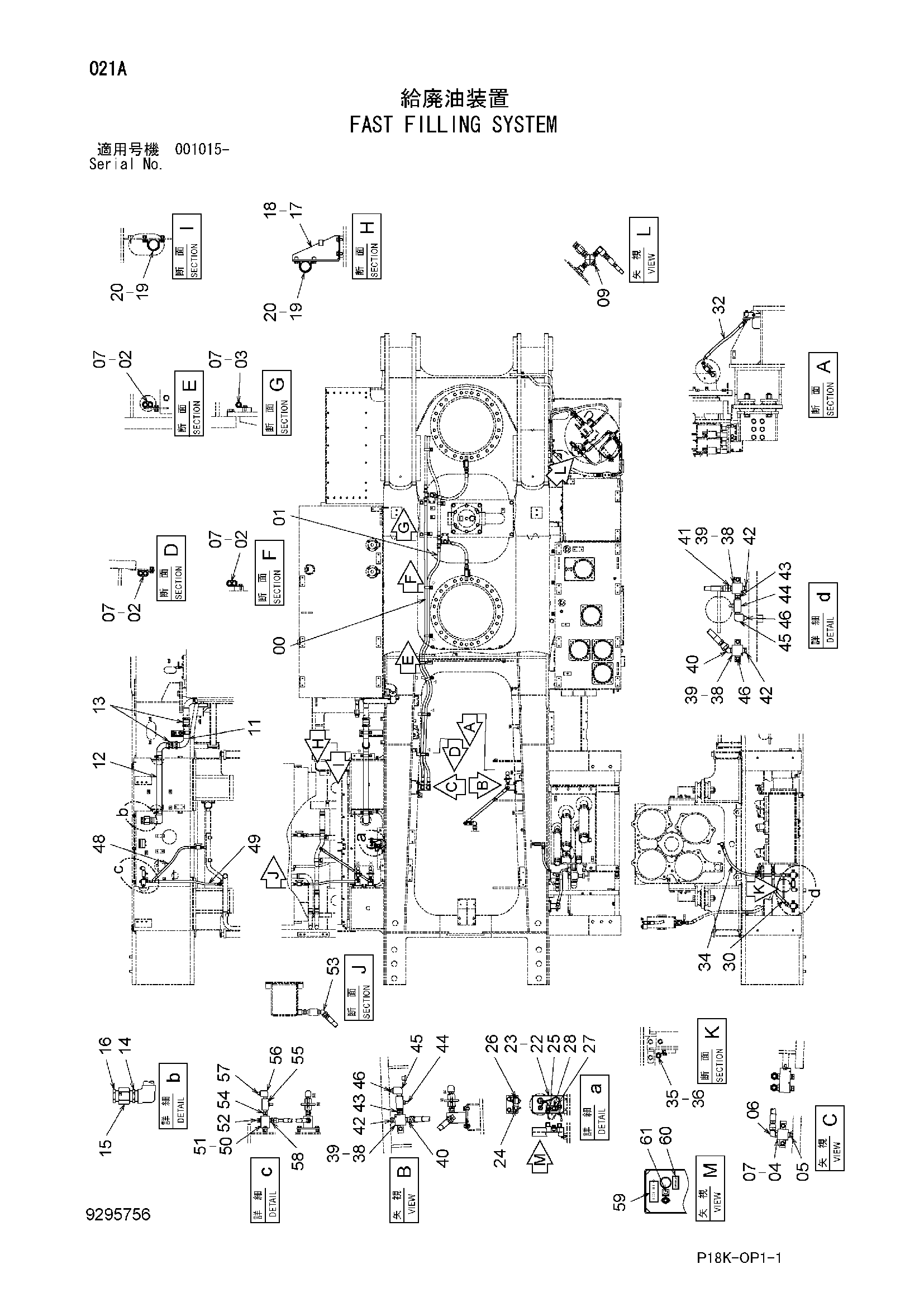

Заводская схема «Быстрый заправка система» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4691423 | Шланг | 1 |
| 01 | 4691424 | Шланг | 1 |
| 02 | 4411911 | Зажим | 6 |
| 03 | 4192035 | Зажим | 1 |
| 04 | 8087216 | Блок | 1 |
| 05 | 4505388 | Пробка | 2 |
| 06 | A852366 | Угловой штуцер | 2 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | J271025 | Болт с шайбой | 9 |
| 07A | J901025 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 09 | 94-2024 | Пробка | 1 |
| 11 | 9767348 | Трубка | 1 |
| 12 | 9769994 | Трубка | 1 |
| 13 | 4067833 | Муфта | 2 |
| 13A | 4196261 | Уплотнение кольцо | 2 |
| 14 | 94-1708 | Адаптер | 1 |
| 15 | 4458903 | Переходник S | 1 |
| 16 | 4291578 | Пробка | 1 |
| 17 | 9767352 | Кронштейн | 1 |
| 18 | J281225 | Болт с шайбой | 2 |
| 18A | J901225 | Болт | 1 |
| 18B | 4249324 | Шайба | 1 |
| 19 | 4053865 | Хомут трубки | 3 |
| 20 | J271030 | Болт с шайбой | 6 |
| 20A | J901030 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 22 | 8115004 | Панель | 1 |
| 23 | J271020 | Болт с шайбой | 2 |
| 23A | J901020 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | 4624142 | LED | 1 |
| 25 | 4448037 | Кронштейн | 1 |
| 26 | 4377351 | Выключатель | 1 |
| 26A | 4405843 | Колпачок резиновый | 1 |
| 27 | 4257159 | Кронштейн | 1 |
| 28 | J271025 | Болт с шайбой | 1 |
| 28A | J901025 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 30 | 4680278 | Шланг | 1 |
| 32 | 4662405 | Шланг | 1 |
| 34 | 4485374 | Шланг | 1 |
| 35 | 4190263 | Зажим | 1 |
| 36 | J271020 | Болт с шайбой | 1 |
| 36A | J901020 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 38 | 8085208 | Блок | 3 |
| 39 | J271025 | Болт с шайбой | 6 |
| 39A | J901025 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 40 | 4190248 | Угловой штуцер | 2 |
| 41 | 4221278 | Адаптер | 1 |
| 42 | 4505388 | Пробка | 3 |
| 43 | 94-1704 | Адаптер | 2 |
| 44 | 4203434 | Шаровой клапан | 2 |
| 45 | 94-0633 | Угловой штуцер | 2 |
| 46 | 94-2025 | Пробка | 3 |
| 48 | 4637609 | Шланг | 1 |
| 49 | 4377107 | Шланг | 1 |
| 50 | 8085345 | Блок | 2 |
| 51 | J271025 | Болт с шайбой | 4 |
| 51A | J901025 | Болт | 1 |
| 51B | J222010 | Шайба | 1 |
| 52 | 4291577 | Пробка | 2 |
| 53 | 4182658 | Угловой штуцер | 1 |
| 54 | 94-1703 | Адаптер | 2 |
| 55 | 4203435 | Шаровой клапан | 2 |
| 56 | 94-0632 | Угловой штуцер | 2 |
| 57 | 94-2024 | Пробка | 2 |
| 58 | 4221287 | Адаптер | 2 |
| 59 | 4679829 | Информационная табличка | 1 |
| 60 | 4679827 | Информационная табличка | 1 |
| 61 | 4679839 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
