Масляный радиатор — HITACHI EX1900-6

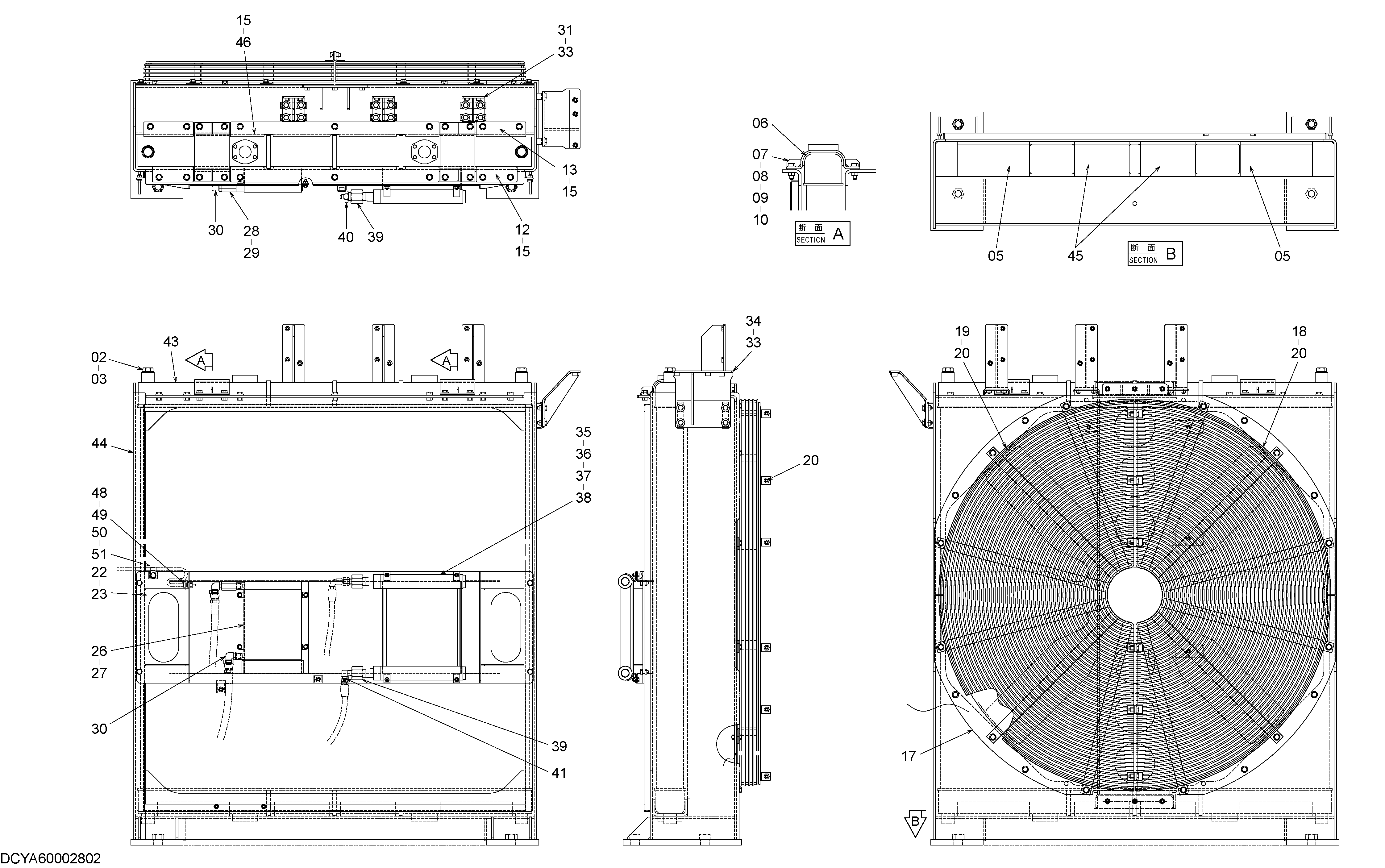

Заводская схема «Масляный радиатор» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J932430 | Болт | 2 |
| 03 | A590124 | Плоская шайба | 2 |
| 05 | 4604544 | Резиновая прокладка | 2 |
| 06 | 4464136 | Резиновая прокладка | 2 |
| 07 | 9760847 | Хомут | 2 |
| 08 | 4412103 | Регулировочная шайба | 20 |
| 09 | 4455801 | Регулировочная шайба | 4 |
| 10 | J271240 | Болт с шайбой | 8 |
| 10A | J901240 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 12 | 4488640 | Крышка | 2 |
| 13 | 4602463 | Пластина | 2 |
| 15 | J271230 | Болт с шайбой | 14 |
| 15A | J901230 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 17 | 4602459 | Пластина | 4 |
| 18 | 4663158 | Сетка | 1 |
| 19 | 4663166 | Сетка | 1 |
| 20 | J271235 | Болт с шайбой | 26 |
| 20A | J901235 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 22 | 7050347 | Кронштейн | 1 |
| 23 | J271025 | Болт с шайбой | 4 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 26 | J260825 | Болт с шайбой | 4 |
| 26A | J900825 | Болт | 1 |
| 26B | A590108 | Плоская шайба | 1 |
| 27 | 4666068 | Радиатор | 1 |
| 28 | 3018799 | Адаптер | 1 |
| 29 | 4506418 | Уплотнительное кольцо | 1 |
| 30 | 4190246 | Угловой штуцер | 2 |
| 30A | 4506418 | Уплотнительное кольцо | 1 |
| 31 | 8084751 | Кронштейн | 3 |
| 33 | J281230 | Болт с шайбой | 16 |
| 33A | J901230 | Болт | 1 |
| 33B | 4249324 | Шайба | 1 |
| 34 | 7060451 | Кронштейн | 1 |
| 35 | 4658096 | Масляный радиатор | 1 |
| 36 | J260820 | Болт с шайбой | 4 |
| 36A | J900820 | Болт | 1 |
| 36B | A590108 | Плоская шайба | 1 |
| 37 | A590108 | Плоская шайба | 4 |
| 38 | J950008 | Гайка | 4 |
| 39 | 94-0691 | Переходник S | 2 |
| 40 | 4221287 | Адаптер | 1 |
| 41 | 4154658 | Угловой штуцер | 1 |
| 43 | YA00002299 | Масляный радиатор | 1 |
| 44 | 5011242 | Рама | 1 |
| 45 | 4666183 | Резиновая прокладка | 2 |
| 46 | 4666216 | Пластина | 2 |
| 48 | 4250260 | Датчик | 1 |
| 49 | A501210 | Гайка | 1 |
| 50 | 4190261 | Зажим | 1 |
| 51 | J271025 | Болт с шайбой | 1 |
| 51A | J901025 | Болт | 1 |
| 51B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
