Кабина платформа — HITACHI EX1900-6

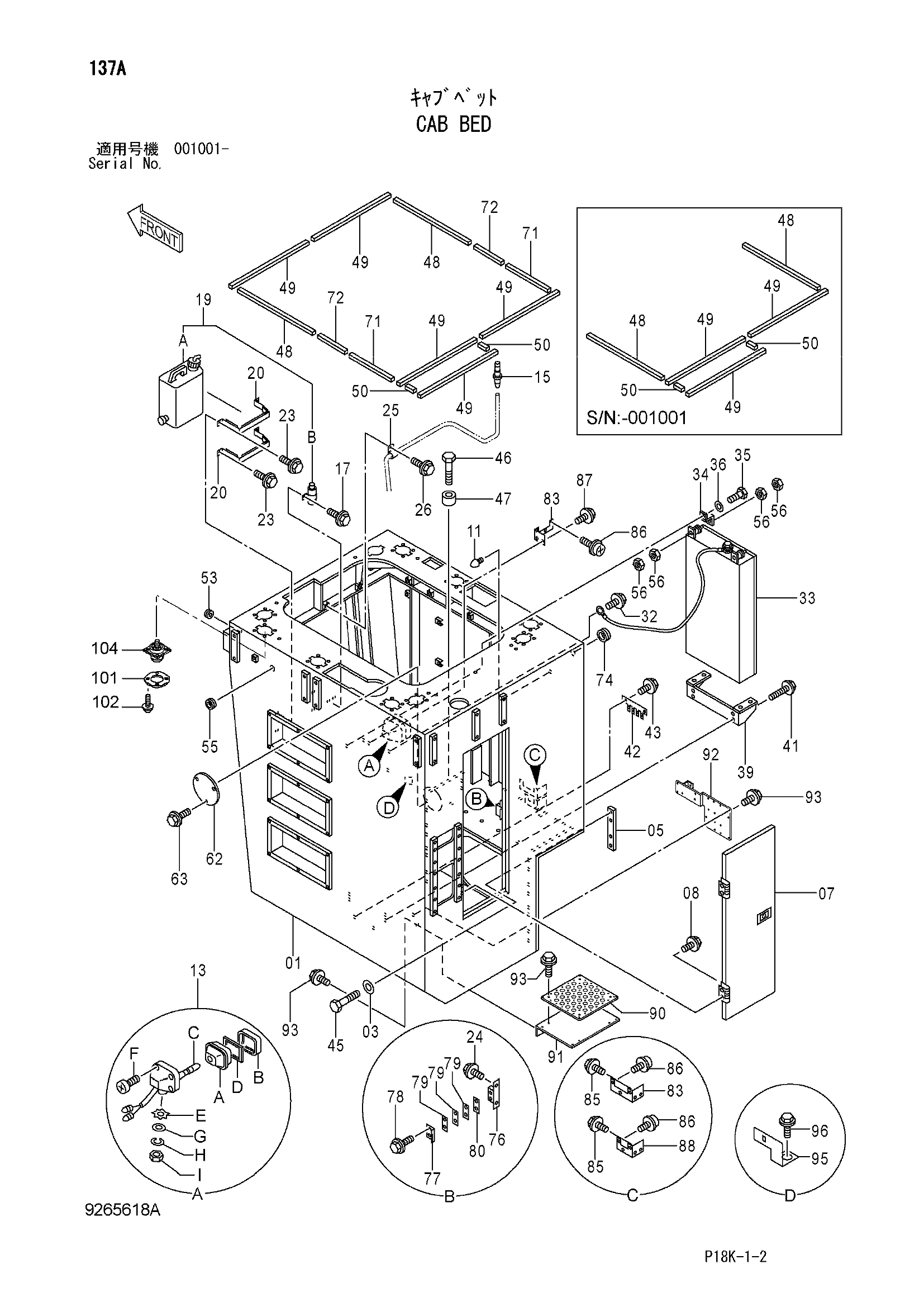

Заводская схема «Кабина платформа» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5010374 | Платформа | 1 |
| 03 | J222016 | Шайба | 16 |
| 05 | 4447017 | Седло винта | 4 |
| 07 | 4370981 | Дверь | 1 |
| 07A | 7029007 | Блокировка в сборе | 1 |
| 08 | J260820 | Болт с шайбой | 4 |
| 08A | J900820 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 11 | 4371411 | Ограничитель резиновый | 1 |
| 13 | 4336570 замена: 4326800 | Фара | 1 |
| 13 | 4326800 | Фара | 1 |
| 13A | 4326801 | Ленс блок | 1 |
| 13B | 4326802 | Рама | 1 |
| 13C | 4285648 | Лампа | 1 |
| 13D | 4326803 | Прокладка | 1 |
| 13E | 4307026 | Шайба | 1 |
| 13F | 4307027 | Винт | 4 |
| 13G | A590114 | Плоская шайба | 1 |
| 13H | A590914 | Пружинная шайба | 1 |
| 13I | J952014 | Гайка | 1 |
| 15 | 4273335 | Клапан | 1 |
| 17 | J680616 | Винт с шайбой | 2 |
| 19 | 4621635 | Бак васх | 1 |
| 19A | 4679209 | Бак | 1 |
| 19B | 4679180 | Насос | 1 |
| 20 | 9763620 | Кронштейн | 2 |
| 23 | J271025 | Болт с шайбой | 4 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | J260816 | Болт с шайбой | 2 |
| 24A | J900816 | Болт | 1 |
| 24B | A590108 | Плоская шайба | 1 |
| 25 | 4190276 | Зажим | 7 |
| 26 | J271025 | Болт с шайбой | 7 |
| 26A | J901025 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 32 | J271020 | Болт с шайбой | 1 |
| 32A | J901020 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 33 | 9266431 | Короб управление | 1 |
| 34 | 9747854 | Кронштейн | 2 |
| 35 | J921430 | Болт | 2 |
| 36 | J222014 | Шайба | 2 |
| 39 | 8068187 | Кронштейн | 1 |
| 41 | J271230 | Болт с шайбой | 4 |
| 41A | J901230 | Болт | 1 |
| 41B | J222012 | Шайба | 1 |
| 42 | 4458308 | Кронштейн | 1 |
| 43 | J271020 | Болт с шайбой | 2 |
| 43A | J901020 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
| 45 | J931655 | Болт | 16 |
| 46 | J931665 | Болт | 26 |
| 47 | 4423157 | Проставка | 26 |
| 48 | 4661244 | Резиновая прокладка | 4 |
| 48 | 4661244 | Резиновая прокладка | 2 |
| 49 | 4621591 | Резиновая прокладка | 5 |
| 50 | 4647488 | Резиновая прокладка | 2 |
| 53 | 4088401 | Резиновая втулка | 2 |
| 55 | 4209294 | Резиновая втулка | 1 |
| 56 | J950012 | Гайка | 24 |
| 62 | 4370370 | Крышка | 1 |
| 63 | J260816 | Болт с шайбой | 3 |
| 63A | J900816 | Болт | 1 |
| 63B | A590108 | Плоская шайба | 1 |
| 71 | 4621097 | Резиновая прокладка | 2 |
| 72 | 4675589 | Резиновая прокладка | 2 |
| 74 | 4150707 | Резиновая прокладка | 1 |
| 76 | 9764678 | Кронштейн | 1 |
| 77 | 4639520 | Ограничитель | 1 |
| 78 | J260830 | Болт с шайбой | 2 |
| 78A | J900830 | Болт | 1 |
| 78B | A590108 | Плоская шайба | 1 |
| 79 | 4639523 | Регулировочная шайба 1.6mm | 3 |
| 80 | 4639524 | Регулировочная шайба 3.2mm | 1 |
| 83 | 4623953 | Кронштейн | 2 |
| 85 | J271030 | Болт с шайбой | 4 |
| 85A | J901030 | Болт | 1 |
| 85B | J222010 | Шайба | 1 |
| 86 | J460312 | Винт с шайбой | 9 |
| 87 | J271020 | Болт с шайбой | 2 |
| 87A | J901020 | Болт | 1 |
| 87B | J222010 | Шайба | 1 |
| 88 | 4661249 | Кронштейн | 1 |
| 90 | 3091337 | Крышка | 1 |
| 91 | 8108600 | Крышка | 1 |
| 92 | 8108601 | Панель | 1 |
| 93 | J271025 | Болт с шайбой | 12 |
| 93A | J901025 | Болт | 1 |
| 93B | J222010 | Шайба | 1 |
| 95 | 4475507 | Кронштейн | 1 |
| 96 | J271020 | Болт с шайбой | 1 |
| 96A | J901020 | Болт | 1 |
| 96B | J222010 | Шайба | 1 |
| 101 | 4433119 | Пластина | 10 |
| 102 | J271250 | Болт с шайбой | 40 |
| 102A | J901250 | Болт | 1 |
| 102B | J222012 | Шайба | 1 |
| 104 | 4487869 | Резиновая подушка | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
