Смазка (насос) — HITACHI EX1900-6

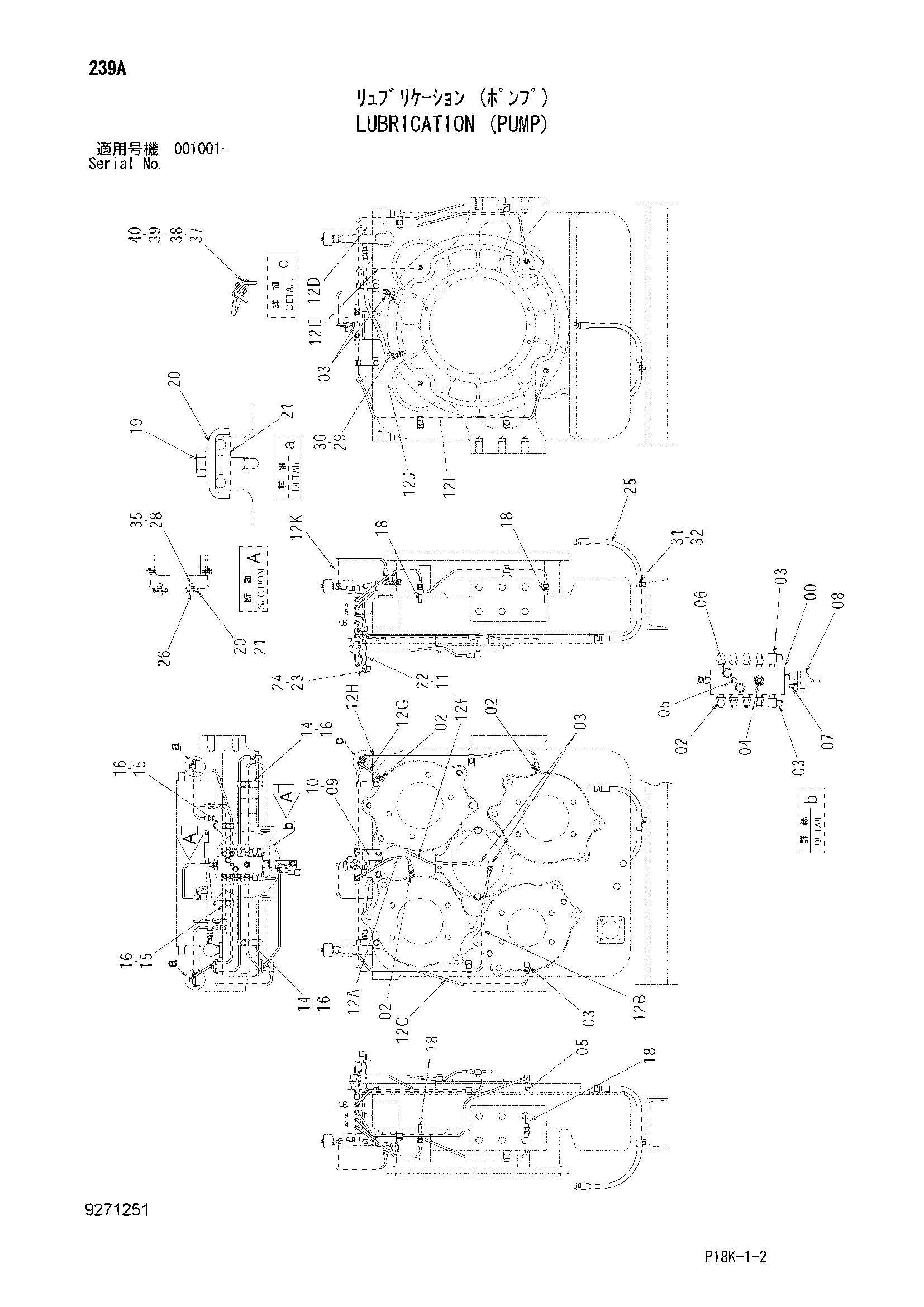

Заводская схема «Смазка (насос)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3109355 | Коллектор | 1 |
| 02 | 4097667 | Адаптер | 11 |
| 03 | 4097666 | Угловой штуцер | 7 |
| 04 | 4266331 | Адаптер | 1 |
| 05 | 94-2011 | Пробка | 2 |
| 06 | J271070 | Болт с шайбой | 2 |
| 06A | J901070 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | 4658347 | Переходник S | 1 |
| 08 | 4623860 | Выключатель уровень | 1 |
| 09 | 4451476 | Кронштейн | 1 |
| 10 | J271225 | Болт с шайбой | 2 |
| 10A | J901225 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | J271230 | Болт с шайбой | 1 |
| 11A | J901230 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | 9199201 | Трубка в сборе | 1 |
| 12A | 4451501 | Трубка | 1 |
| 12B | 3091588 | Трубка | 1 |
| 12C | 3092434 | Трубка | 1 |
| 12D | 3091590 | Трубка | 1 |
| 12E | 4451561 | Трубка | 1 |
| 12F | 4451496 | Трубка | 1 |
| 12G | 4451513 | Трубка | 1 |
| 12H | 3091591 | Трубка | 1 |
| 12I | 3091593 | Трубка | 1 |
| 12J | 4451564 | Трубка | 1 |
| 12K | 4644561 | Трубка | 1 |
| 14 | 4451708 | Кронштейн | 2 |
| 15 | 4451711 | Кронштейн | 2 |
| 16 | J271020 | Болт с шайбой | 4 |
| 16A | J901020 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 18 | 4344413 | Штуцер трубки | 4 |
| 19 | J271030 | Болт с шайбой | 7 |
| 19A | J901030 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | 9736422 | Хомут | 11 |
| 21 | 4269657 | Резиновая прокладка | 11 |
| 22 | 9767034 | Кронштейн | 1 |
| 23 | 4448037 | Кронштейн | 1 |
| 24 | J271025 | Болт с шайбой | 1 |
| 24A | J901025 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | 4478600 | Шланг | 1 |
| 26 | J901035 | Болт | 4 |
| 28 | J950010 | Гайка | 4 |
| 29 | 4459608 | Шланг | 1 |
| 30 | 4154651 | Адаптер | 2 |
| 31 | 4190273 | Зажим | 1 |
| 32 | J271020 | Болт с шайбой | 1 |
| 32A | J901020 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 35 | J222010 | Шайба | 4 |
| 37 | 4344320 | Хомут | 2 |
| 38 | J260625 | Болт с шайбой | 1 |
| 38A | J900625 | Болт | 1 |
| 38B | A590106 | Плоская шайба | 1 |
| 39 | M500605 | Гайка | 1 |
| 40 | A590106 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
