Подогрев щиток — HITACHI EX1900-6

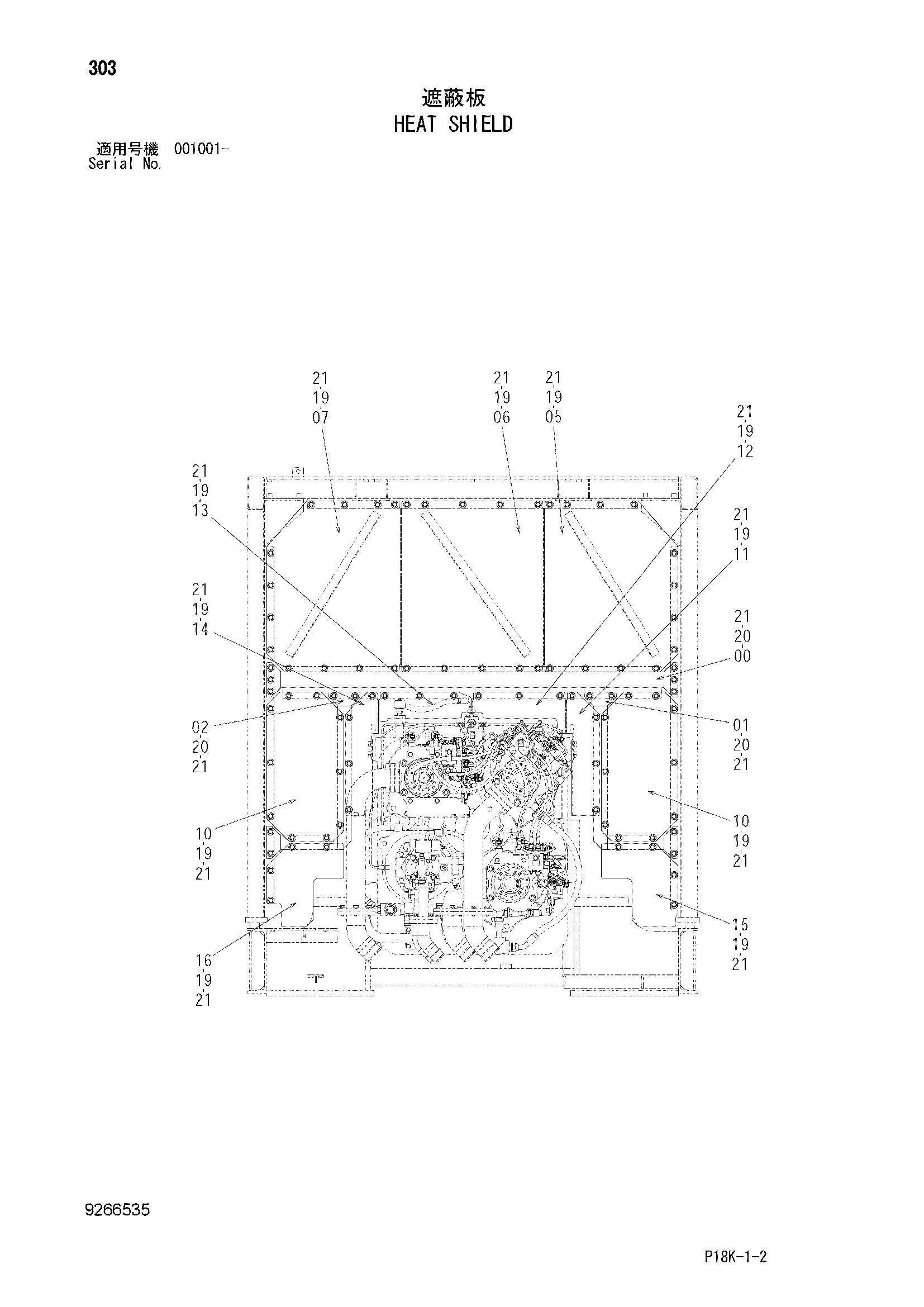

Заводская схема «Подогрев щиток» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7052132 | Кронштейн | 1 |
| 01 | 8108046 | Кронштейн | 1 |
| 02 | 8108047 | Кронштейн | 1 |
| 05 | 8108048 | Крышка | 1 |
| 06 | 8085126 | Крышка | 1 |
| 07 | 8108049 | Крышка | 1 |
| 10 | 4665485 | Крышка | 2 |
| 11 | 3092805 | Крышка | 1 |
| 12 | 3109346 | Крышка | 1 |
| 13 | 3109632 | Крышка | 1 |
| 14 | 3092806 | Крышка | 1 |
| 15 | 4665486 | Крышка | 1 |
| 16 | 4664516 | Крышка | 1 |
| 19 | J271030 | Болт с шайбой | 76 |
| 19A | J901030 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | J271035 | Болт с шайбой | 14 |
| 20A | J901035 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | 4371706 | Шайба | 90 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
