Центральный коллектор группа — HITACHI EX1900-6

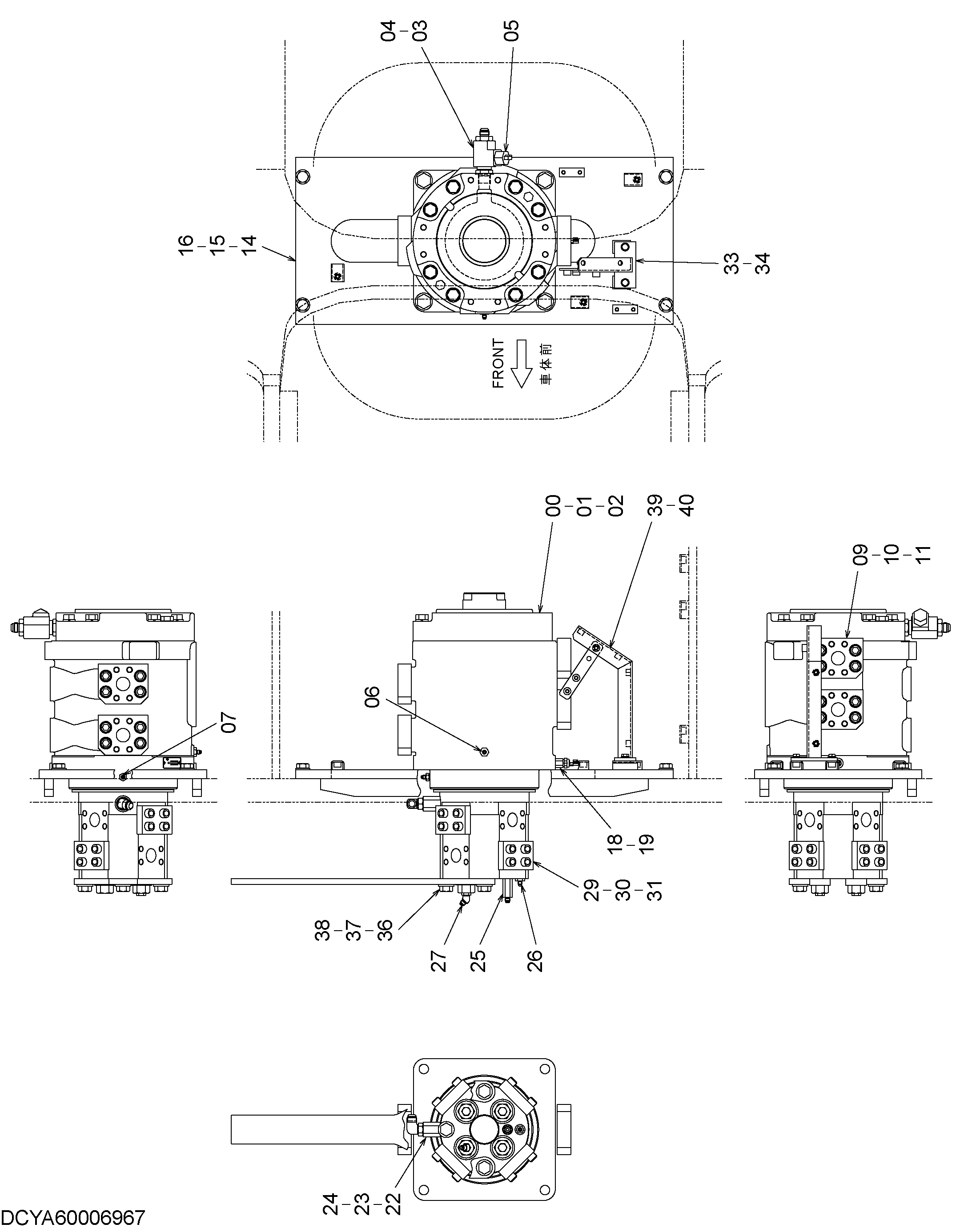

Заводская схема «Центральный коллектор группа» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9285242 | Центральный коллектор | 1 |
| 01 | J932470 | Болт | 4 |
| 02 | 4085614 | Шайба | 4 |
| 03 | 4448172 | Тройник | 1 |
| 03A | 4506429 | Уплотнительное кольцо | 1 |
| 04 | 4353111 | Адаптер | 1 |
| 05 | 4670726 | Датчик | 1 |
| 05A | 955656 | Уплотнительное кольцо | 1 |
| 06 | A852132 | Адаптер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4154651 | Адаптер | 1 |
| 09 | 3091152 | Пластина | 4 |
| 10 | 4292385 | Уплотнительное кольцо | 4 |
| 11 | M342050 | Болт с внутренним шестигранником | 16 |
| 14 | YA40006507 | Кронштейн | 1 |
| 15 | J932060 | Болт | 4 |
| 16 | 4018545 | Шайба | 4 |
| 18 | 4263446 | Переходник S | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4436535 | Датчик давления | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4291184 | Адаптер | 1 |
| 23 | 4506424 | Уплотнительное кольцо | 1 |
| 24 | A852366 | Угловой штуцер | 1 |
| 24A | 4506424 | Уплотнительное кольцо | 1 |
| 25 | 4325979 | Адаптер | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | A852132 | Адаптер | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | A852233 | Угловой штуцер | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4091297 | Крышка | 4 |
| 30 | M341650 | Болт с внутренним шестигранником | 16 |
| 31 | 4510169 | Уплотнительное кольцо | 4 |
| 33 | 8084553 | Кронштейн | 1 |
| 34 | J271030 | Болт с шайбой | 2 |
| 34A | J901030 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 36 | J932255 | Болт | 3 |
| 37 | 4089822 | Шайба | 3 |
| 38 | YA00009523 | Ограничитель | 1 |
| 39 | 9767707 | Кронштейн | 1 |
| 40 | J271025 | Болт с шайбой | 1 |
| 40A | J901025 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
