Расширительный бачок — HITACHI EX1900-6

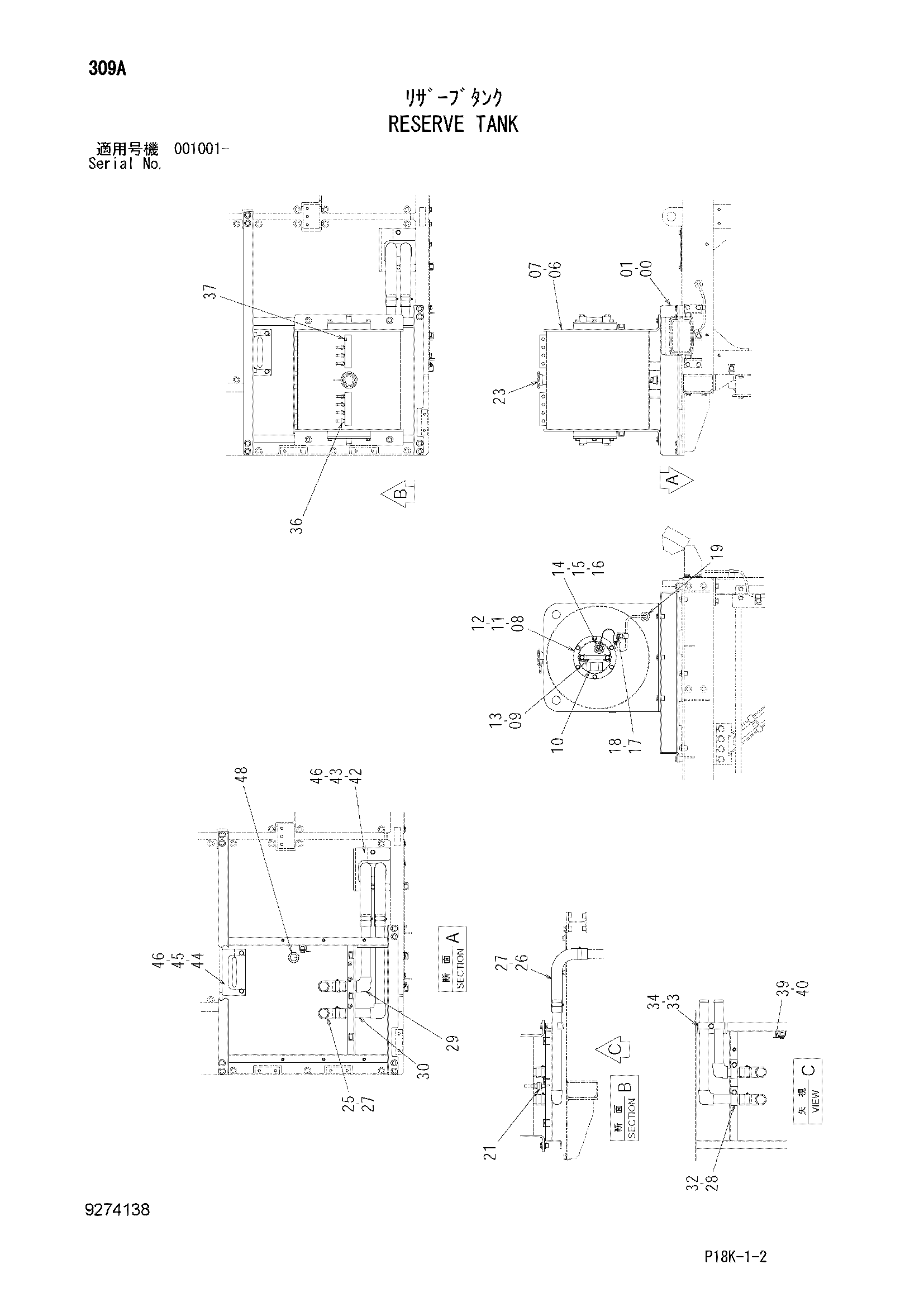

Заводская схема «Расширительный бачок» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6025364	Опора	1
01	J281225	Болт с шайбой	8
01A	J901225	Болт	1
01B	4249324	Шайба	1
06	6024973	Бак воды	1
07	J281035	Болт с шайбой	6
07A	J901035	Болт	1
07B	4486055	Шайба	1
08	4623051	Крышка	2
09	4622055	Указатель уровня	2
10	4376634	Информационная табличка	2
11	A810165	Уплотнительное кольцо	2
12	J271025	Болт с шайбой	12
12A	J901025	Болт	1
12B	J222010	Шайба	1
13	4622052	Адаптер	4
14	4615801	Переходник	2
15	4614098	Выключатель уровень	2
16	4433439	Уплотнительная шайба	2
17	4448037	Кронштейн	2
18	J271025	Болт с шайбой	2
18A	J901025	Болт	1
18B	J222010	Шайба	1
19	4205136	Резиновая втулка	2
21	4662935	Датчик уровень	1
23	4441579	Колпачок	1
25	4659647	Резиновый шланг	2
26	4667192	Резиновый шланг	2
27	4282474	Хомут шланга	8
28	4053698	Хомут трубки	2
29	8108583	Трубка	1
30	8108585	Трубка	1
32	J271275	Болт с шайбой	2
32A	J901275	Болт	1
32B	J222012	Шайба	1
33	4053696	Хомут трубки	1
34	J271270	Болт с шайбой	1
34A	J901270	Болт	1
34B	J222012	Шайба	1
36	4303601	Соединение	7
37	94-2011	Пробка	1
39	4448037	Кронштейн	1
40	J271025	Болт с шайбой	1
40A	J901025	Болт	1
40B	J222010	Шайба	1
42	9768610	Крышка	1
43	4676136	Резиновая прокладка	1
44	9768611	Крышка	1
45	4676140	Резиновая прокладка	1
46	J271030	Болт с шайбой	4
46A	J901030	Болт	1
46B	J222010	Шайба	1
48	4198167	Резиновая втулка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
