Крыло (правый) — HITACHI EX1900-6

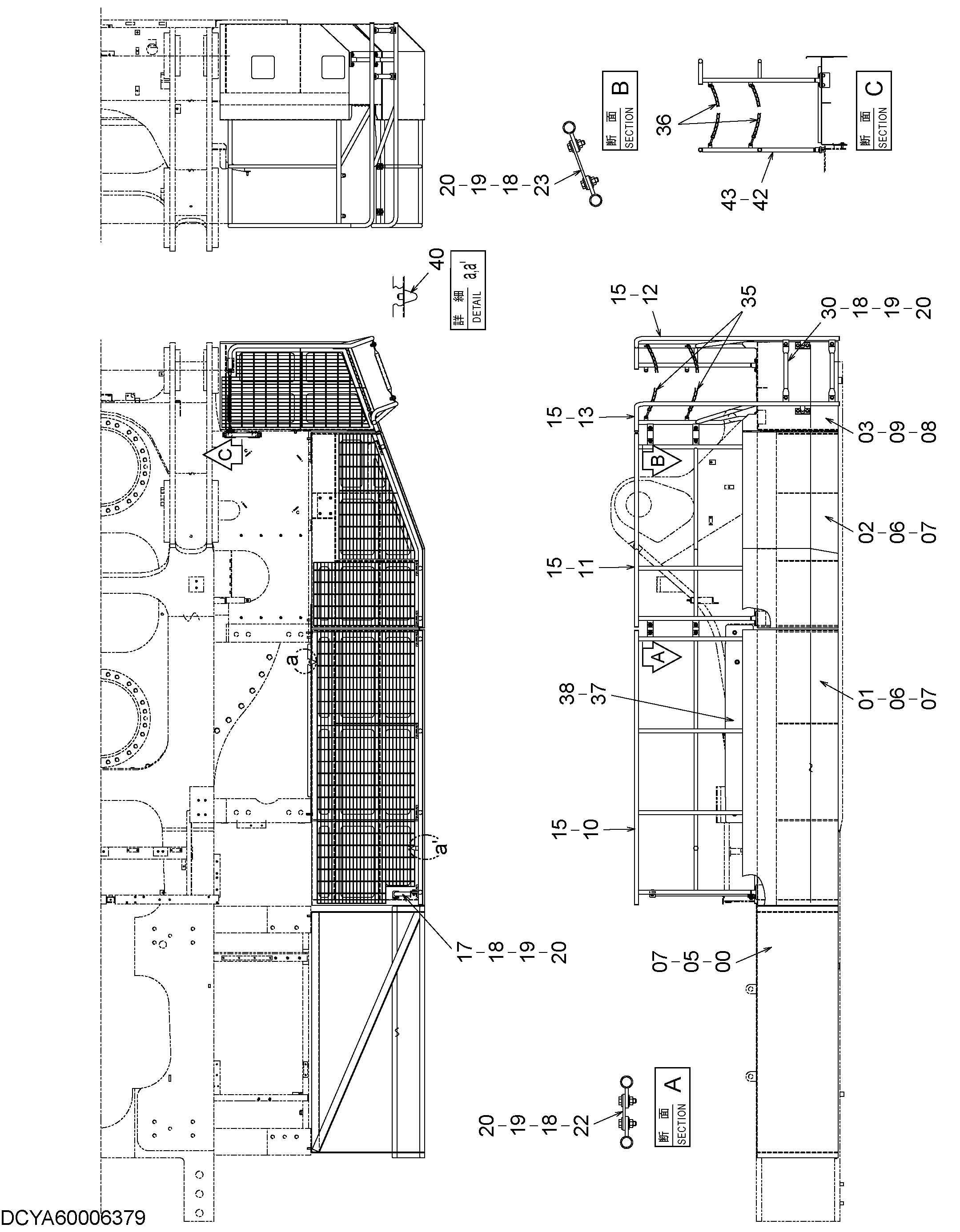

Заводская схема «Крыло (правый)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7042059 | Крыло | 1 |
| 01 | 6025283 | Крыло | 1 |
| 02 | 6025284 | Крыло | 1 |
| 03 | YA40006093 | Крыло | 1 |
| 05 | J921640 | Болт | 4 |
| 06 | J921645 | Болт | 12 |
| 07 | J222016 | Шайба | 16 |
| 08 | J217085 | Шайба | 6 |
| 09 | J921635 | Болт | 6 |
| 10 | 7052169 | Поручень | 1 |
| 11 | 7052170 | Поручень | 1 |
| 12 | YA40006090 | Поручень | 1 |
| 13 | YA40006091 | Поручень | 1 |
| 15 | J271245 | Болт с шайбой | 24 |
| 15A | J901245 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 17 | 9767357 | Трубка | 1 |
| 18 | J281240 | Болт с шайбой | 14 |
| 18A | J901240 | Болт | 1 |
| 18B | 4249324 | Шайба | 1 |
| 19 | 4249324 | Шайба | 14 |
| 20 | J950012 | Гайка | 14 |
| 22 | 4401061 | Пластина | 2 |
| 23 | 4622133 | Пластина | 2 |
| 30 | 4721667 | Трубка | 2 |
| 35 | 4446902 | Цепь | 2 |
| 36 | 4621705 | Цепь | 2 |
| 37 | 8084493 | Крышка | 1 |
| 38 | J281245 | Болт с шайбой | 4 |
| 38A | J901245 | Болт | 1 |
| 38B | 4249324 | Шайба | 1 |
| 40 | 4371411 | Ограничитель резиновый | 2 |
| 42 | 8110995 | Поручень | 1 |
| 43 | J271235 | Болт с шайбой | 4 |
| 43A | J901235 | Болт | 1 |
| 43B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
