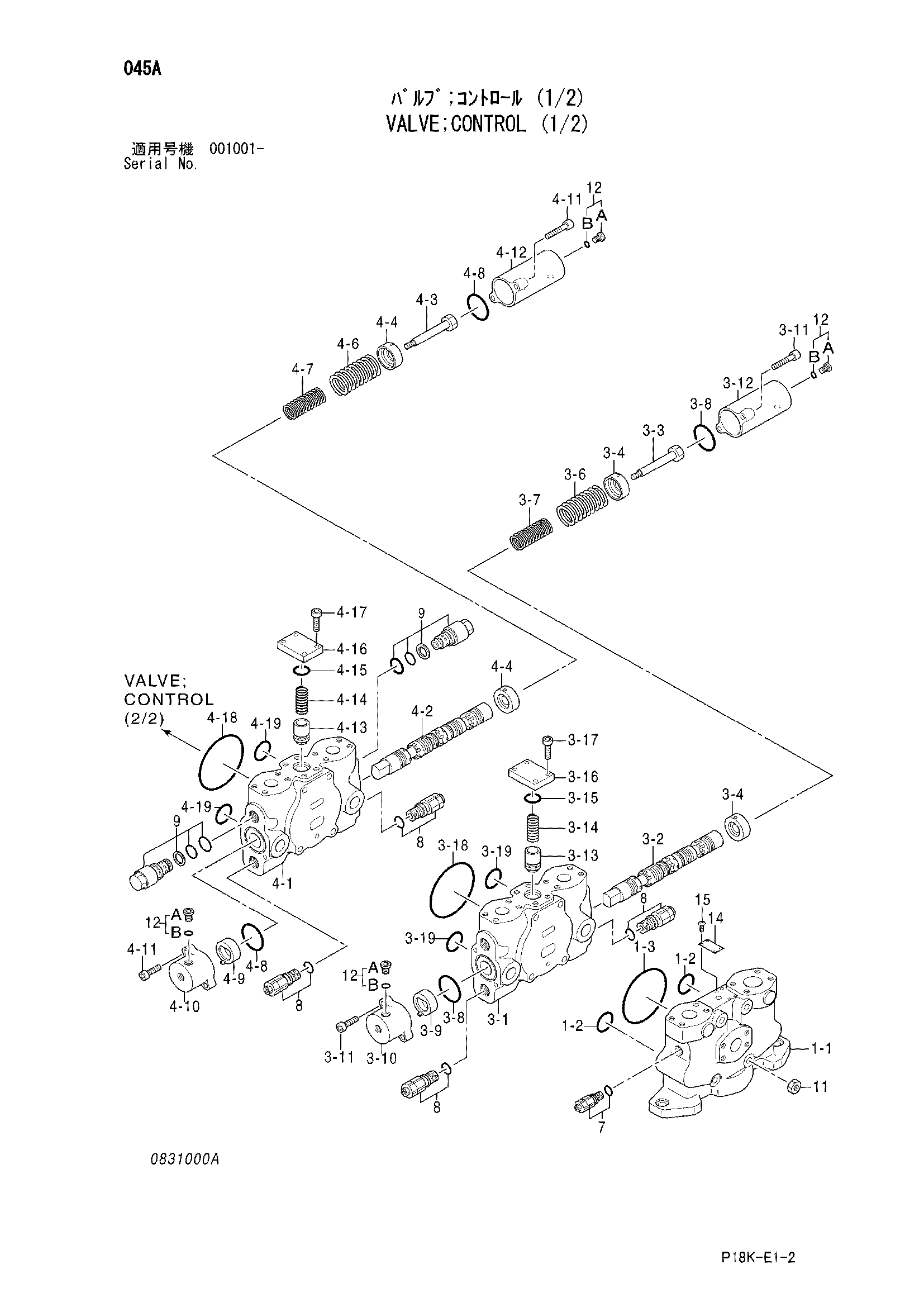

Гидрораспределитель (1/2) — HITACHI EX1900-6
Заводская схема «Гидрораспределитель (1/2)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4480289 | Гидрораспределитель (1/2) | 1 | |
| 1 | 0830601 | Инлет-сектион | 1 |
| 1-2 | 0830623 | Уплотнительное кольцо | 2 |
| 1-3 | 0830624 | Уплотнительное кольцо | 1 |
| 3 | 0831002 | Споол-сектион | 1 |
| 3-3 | 0830607 | Концевой | 1 |
| 3-4 | 0830608 | Седло пружины | 2 |
| 3-6 | 0830609 | Пружина | 1 |
| 3-7 | 0830610 | Пружина | 1 |
| 3-8 | 4153540 | Уплотнительное кольцо | 2 |
| 3-9 | 0830611 | Проставка | 1 |
| 3-10 | 0830612 | Колпачок | 1 |
| 3-11 | 0731704 | Болт с внутренним шестигранником | 4 |
| 3-12 | 0830613 | Колпачок | 1 |
| 3-13 | 0830617 | Тарельчатый клапан | 1 |
| 3-14 | 0830618 | Пружина | 1 |
| 3-15 | 0830614 | Уплотнительное кольцо | 1 |
| 3-16 | 0830615 | Пластина | 1 |
| 3-17 | 0667714 | Болт с внутренним шестигранником | 4 |
| 3-18 | 0830624 | Уплотнительное кольцо | 1 |
| 3-19 | 0830623 | Уплотнительное кольцо | 2 |
| 4 | 0831003 | Споол-сектион | 1 |
| 4-3 | 0830607 | Концевой | 1 |
| 4-4 | 0830608 | Седло пружины | 2 |
| 4-6 | 0830707 | Пружина | 1 |
| 4-7 | 0830708 | Пружина | 1 |
| 4-8 | 4153540 | Уплотнительное кольцо | 2 |
| 4-9 | 0830611 | Проставка | 1 |
| 4-10 | 0830612 | Колпачок | 1 |
| 4-11 | 0731704 | Болт с внутренним шестигранником | 4 |
| 4-12 | 0830613 | Колпачок | 1 |
| 4-13 | 0830617 | Тарельчатый клапан | 1 |
| 4-14 | 0830618 | Пружина | 1 |
| 4-15 | 0830614 | Уплотнительное кольцо | 1 |
| 4-16 | 0830615 | Пластина | 1 |
| 4-17 | 0667714 | Болт с внутренним шестигранником | 4 |
| 4-18 | 0830624 | Уплотнительное кольцо | 1 |
| 4-19 | 0830623 | Уплотнительное кольцо | 2 |
| 7 | 0830619 | Предохранительный клапан | 1 |
| 8 | 0695006 | Предохранительный клапан | 4 |
| 9 | 0770403 | Клапан | 2 |
| 11 | 0830620 | Гайка | 4 |
| 12 | 0695007 | Пробка в сборе | 4 |
| 12A | 0695008 | Пробка | 1 |
| 12B | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
