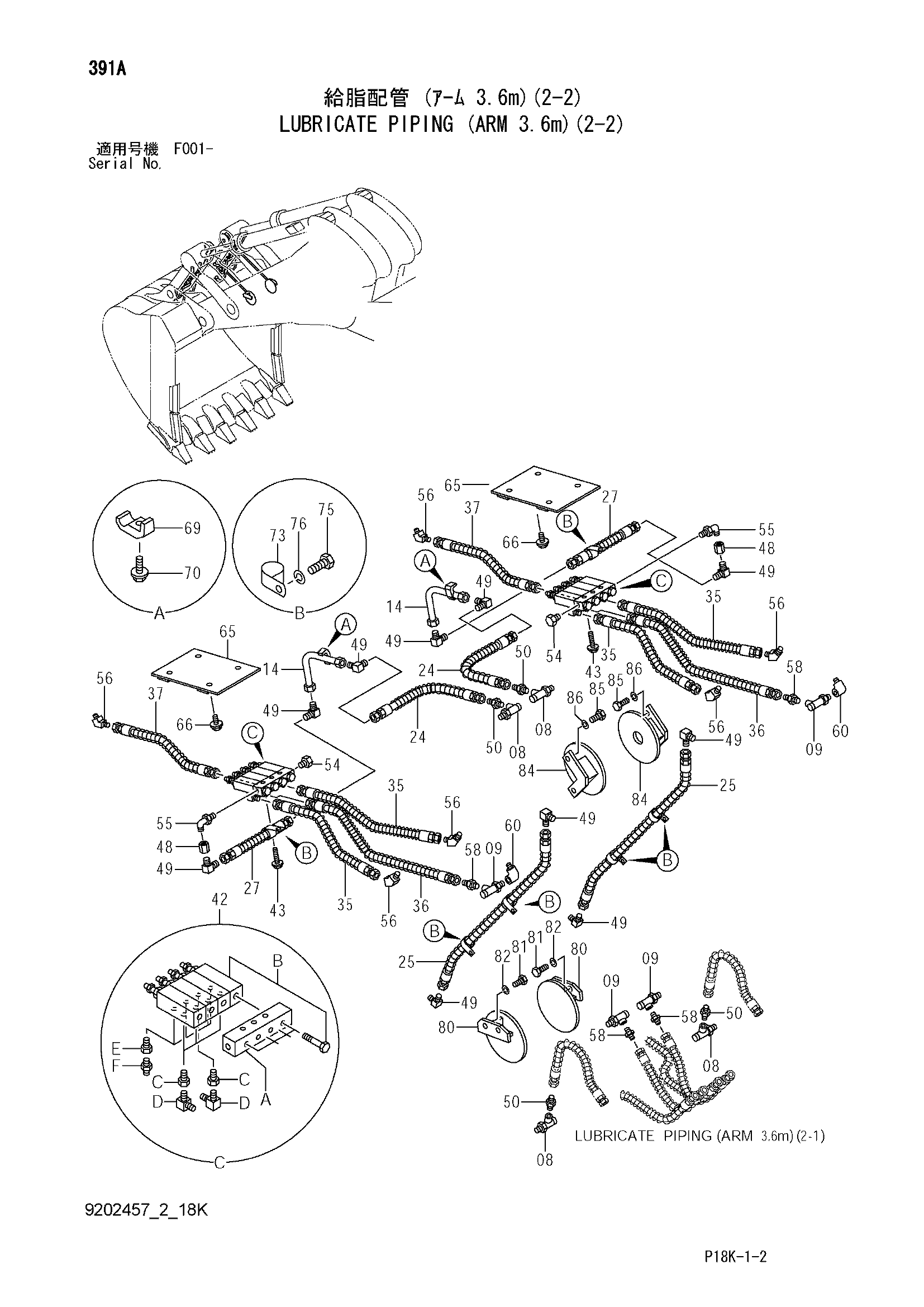

Трубопроводы системы смазки (рукоять 3.6m)(2-2) — HITACHI EX1900-6
Заводская схема «Трубопроводы системы смазки (рукоять 3.6m)(2-2)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 08 | 4188721 | Соединение свивел | 4 |
| 09 | 4303480 | Соединение свивел | 4 |
| 14 | 9761403 | Трубка | 2 |
| 24 | 4411440 | Шланг | 2 |
| 25 | 4454878 | Шланг | 2 |
| 27 | 4614775 | Шланг | 2 |
| 35 | 4411446 | Шланг | 4 |
| 36 | 4614776 | Шланг | 2 |
| 37 | 4411441 | Шланг | 2 |
| 42 | 4411374 | Клапан | 2 |
| 42B | 4182051 | Клапан | 4 |
| 42C | 4253567 | Адаптер | 4 |
| 42D | 4154656 | Угловой штуцер | 2 |
| 42E | 4191349 | Адаптер | 4 |
| 42F | J75481 | Пресс-маслёнка | 4 |
| 43 | J260845 | Болт с шайбой | 6 |
| 43A | J900845 | Болт | 1 |
| 43B | A590108 | Плоская шайба | 1 |
| 48 | 94-0676 | Разъём S | 2 |
| 49 | 4154657 | Угловой штуцер | 10 |
| 50 | 4215650 | Адаптер | 4 |
| 54 | 4092534 | Пробка | 2 |
| 54A | 4509180 | Уплотнительное кольцо | 1 |
| 55 | 4174586 | Угловой штуцер | 2 |
| 55A | 4509180 | Уплотнительное кольцо | 1 |
| 56 | 4154655 | Угловой штуцер | 6 |
| 58 | 4154651 | Адаптер | 4 |
| 60 | 94-0630 | Угловой штуцер | 2 |
| 65 | 8093442 | Крышка | 2 |
| 66 | J271240 | Болт с шайбой | 8 |
| 66A | J901240 | Болт | 1 |
| 66B | J222012 | Шайба | 1 |
| 69 | 4138227 | Хомут трубки | 2 |
| 70 | J271040 | Болт с шайбой | 2 |
| 70A | J901040 | Болт | 1 |
| 70B | J222010 | Шайба | 1 |
| 73 | 4192035 | Зажим | 6 |
| 75 | J901020 | Болт | 6 |
| 76 | A590910 | Пружинная шайба | 6 |
| 80 | 9756749 | Защитный кожух | 2 |
| 81 | J901635 | Болт | 4 |
| 82 | A590916 | Пружинная шайба | 4 |
| 84 | 8084244 | Защитный кожух | 2 |
| 85 | J901435 | Болт | 4 |
| 86 | A590914 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
