Механизм натяжения трубопроводы (1-1) — HITACHI EX1900-6

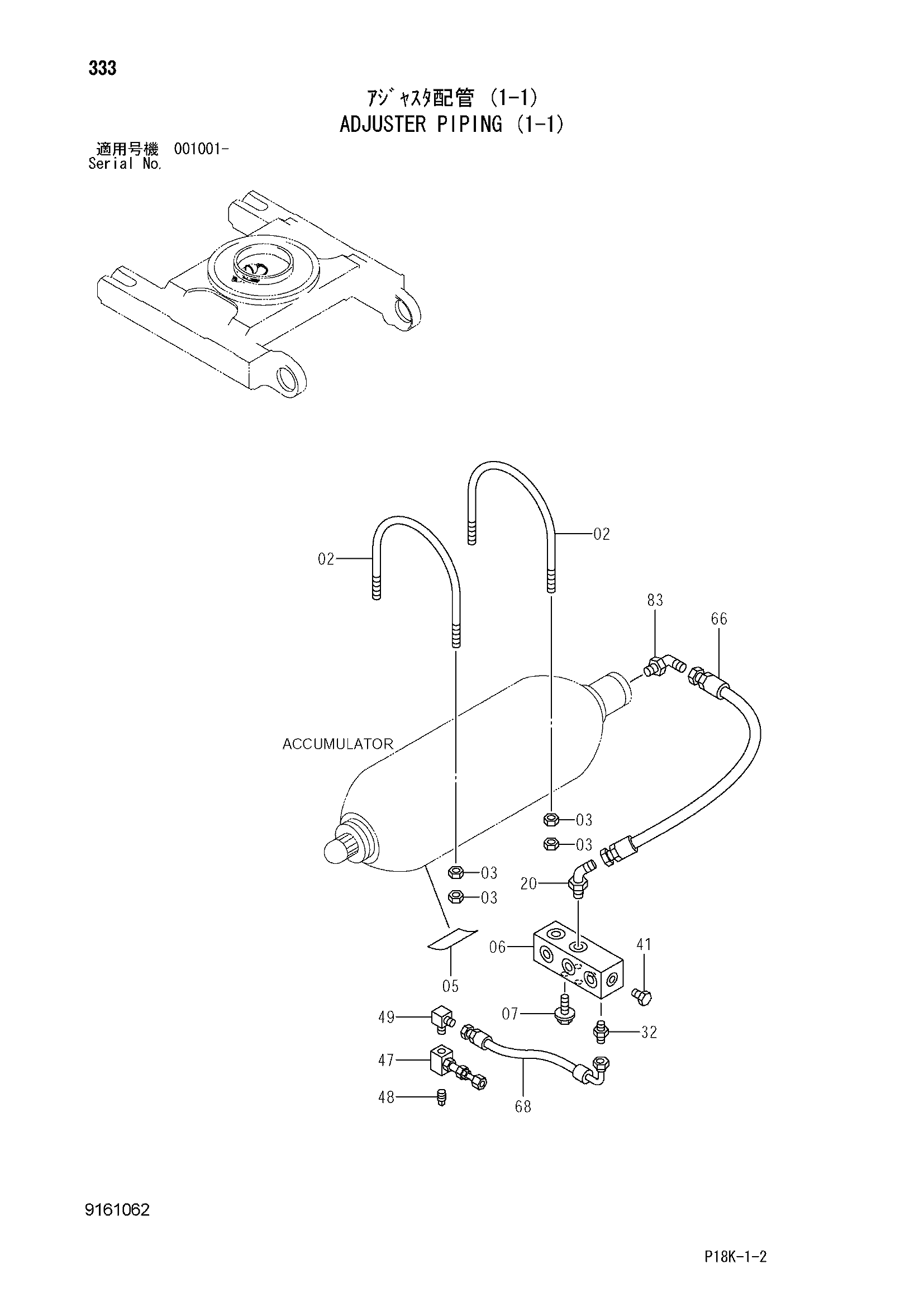

Заводская схема «Механизм натяжения трубопроводы (1-1)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4189508 | U-образный болт | 2 |
| 03 | J953016 | Гайка | 8 |
| 05 | 4214890 | Информационная табличка | 1 |
| 06 | 3076779 | Коллектор | 1 |
| 07 | J271230 | Болт с шайбой | 4 |
| 07A | J901230 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 20 | A852266 | Угловой штуцер | 1 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 32 | A852122 | Адаптер | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 41 | A885002 | Пробка | 1 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 47 | 4155430 | Запорный клапан | 1 |
| 48 | 94-2022 | Пробка | 1 |
| 49 | 4154656 | Угловой штуцер | 1 |
| 66 | 4385684 | Шланг | 1 |
| 68 | 4385686 | Шланг | 1 |
| 83 | A852366 | Угловой штуцер | 1 |
| 83A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
