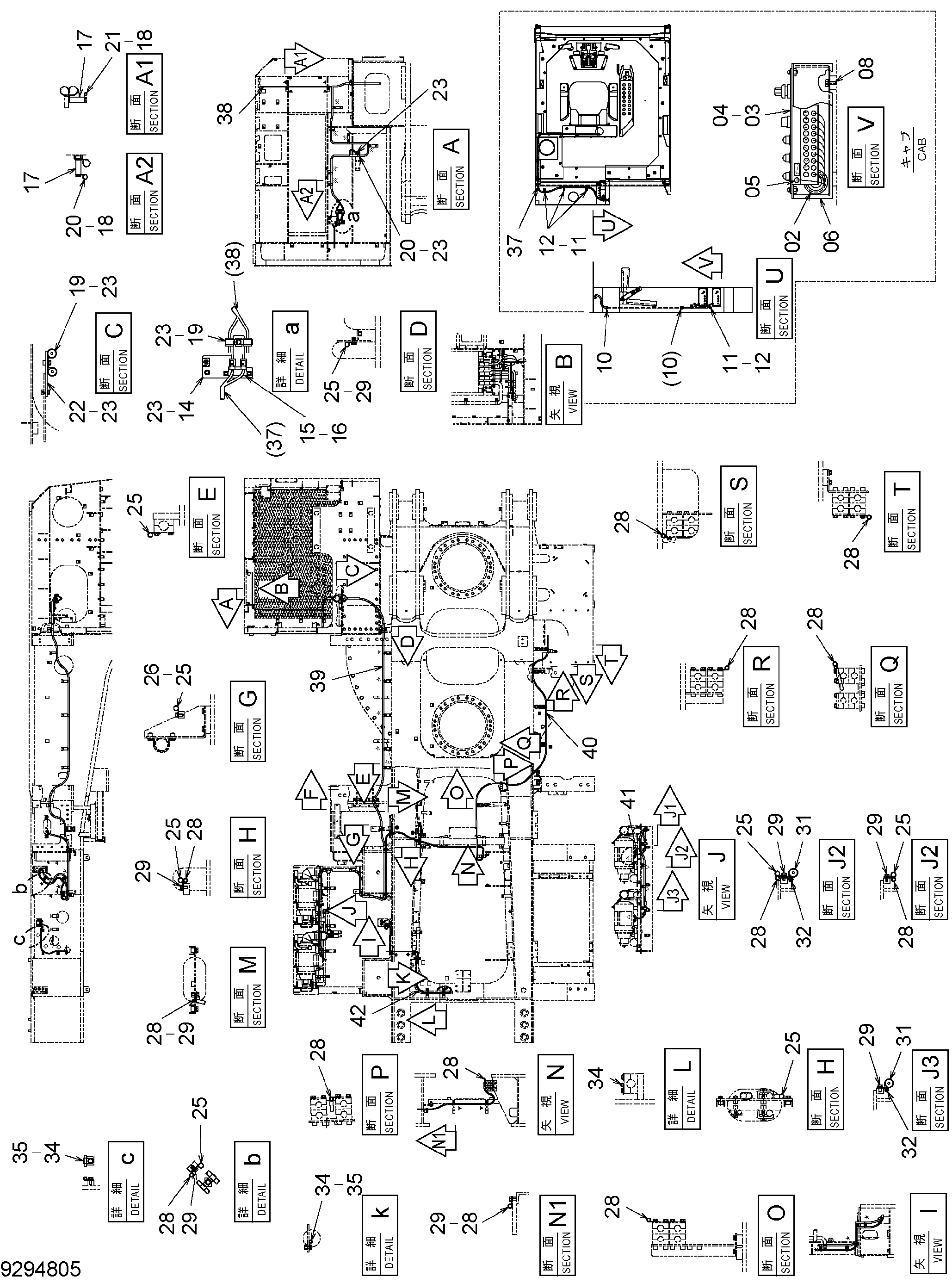

Провод жгут проводов (двигатель отопитель) — HITACHI EX1900-6

Заводская схема «Провод жгут проводов (двигатель отопитель)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4146559	Резиновая втулка	2
03	4303881	Панель	2
04	J460414	Винт с шайбой	8
05	J450410	Винт с шайбой	2
06	8113842	Короб	2
08	J260614	Болт с шайбой	8
08A	J900614	Болт	1
08B	A590106	Плоская шайба	1
10	94-2809	Резиновая втулка	2
11	4190275	Зажим	6
12	J271020	Болт с шайбой	6
12A	J901020	Болт	1
12B	J222010	Шайба	1
14	8114433	Кронштейн	1
15	4297280	Кронштейн	1
16	J260816	Болт с шайбой	2
16A	J900816	Болт	1
16B	A590108	Плоская шайба	1
17	4342699	Проставка	8
18	J271090	Болт с шайбой	8
18A	J901090	Болт	1
18B	J222010	Шайба	1
19	4190264	Зажим	4
20	4190273	Зажим	7
21	4190261	Зажим	2
22	9769837	Кронштейн	1
23	J271025	Болт с шайбой	6
23A	J901025	Болт	1
23B	J222010	Шайба	1
25	4190273	Зажим	20
26	J271025	Болт с шайбой	1
26A	J901025	Болт	1
26B	J222010	Шайба	1
28	4190275	Зажим	24
29	J271025	Болт с шайбой	16
29A	J901025	Болт	1
29B	J222010	Шайба	1
31	4190264	Зажим	2
32	4190275	Зажим	2
34	4190261	Зажим	9
35	J271025	Болт с шайбой	5
35A	J901025	Болт	1
35B	J222010	Шайба	1
37	3113351	Жгут проводов	1
38	3114048	Жгут проводов	1
39	3114719	Жгут проводов	1
40	4692022	Жгут проводов	1
41	4687810	Жгут проводов	2
42	4692017	Жгут проводов	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
