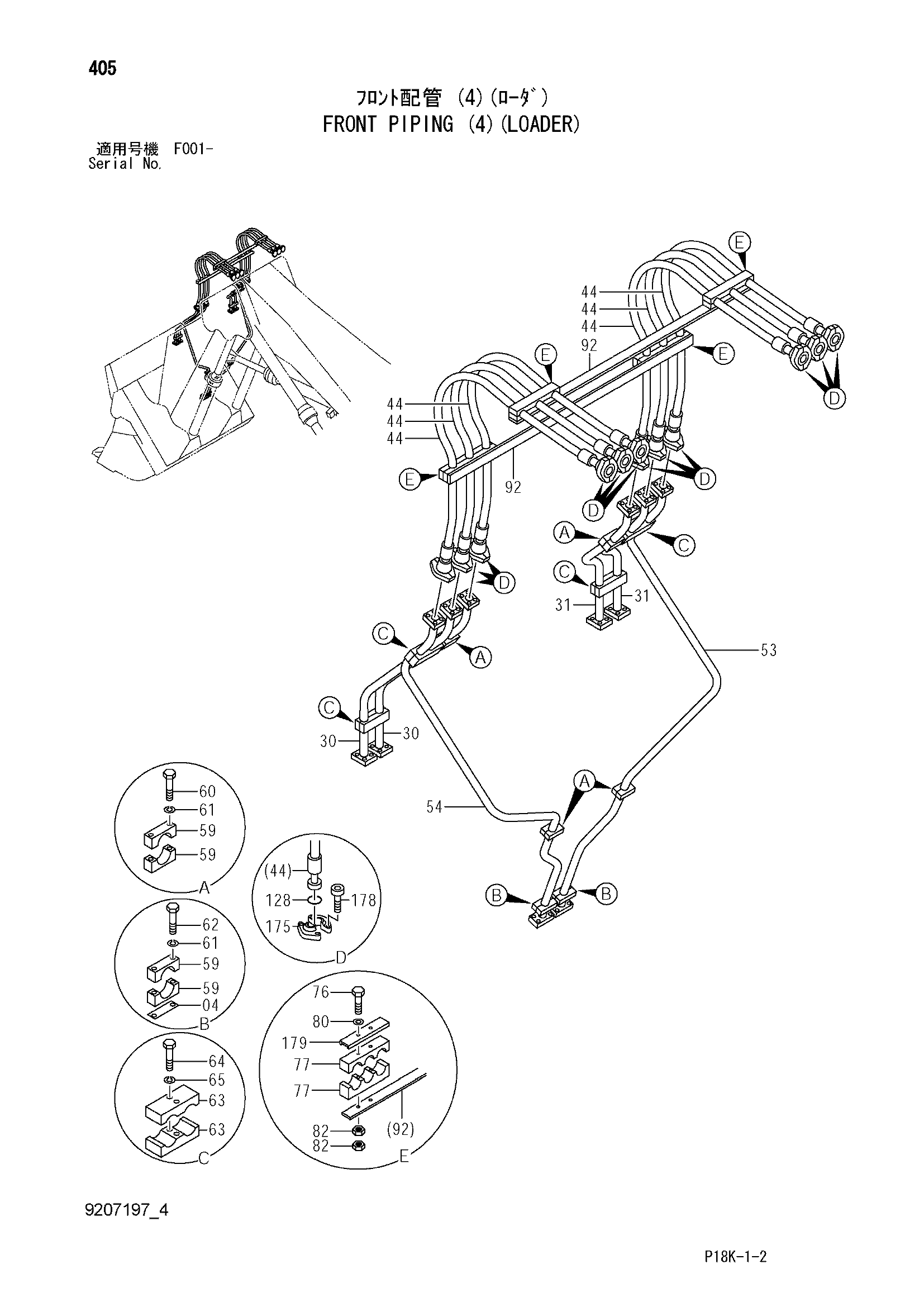

Гидролинии рабочего оборудования (4)(погрузчик) — HITACHI EX1900-6
Заводская схема «Гидролинии рабочего оборудования (4)(погрузчик)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4257717 | Регулировочная шайба 4.5mm | 2 |
| 30 | 8057353 | Трубка | 2 |
| 31 | 8057354 | Трубка | 2 |
| 44 | 4349968 | Шланг | 6 |
| 53 | 8064433 | Трубка | 1 |
| 54 | 8064434 | Трубка | 1 |
| 59 | 4342723 | Хомут трубки | 12 |
| 60 | J901200 | Болт | 8 |
| 61 | A590912 | Пружинная шайба | 12 |
| 62 | J901201 | Болт | 4 |
| 63 | 4368932 | Хомут трубки | 8 |
| 64 | J901400 | Болт | 8 |
| 65 | A590914 | Пружинная шайба | 8 |
| 76 | J901212 | Болт | 8 |
| 77 | 4602694 | Хомут шланга | 8 |
| 80 | A590112 | Плоская шайба | 8 |
| 82 | J950012 | Гайка | 16 |
| 92 | 3098368 | Пластина | 2 |
| 128 | 4510169 | Уплотнительное кольцо | 12 |
| 175 | 4075854 | Разъёмный фланец | 24 |
| 178 | M341650 | Болт с внутренним шестигранником | 48 |
| 179 | 4674407 | Хомут | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
