Пилотные гидролинии (гидрораспределитель)(1)(погрузчик) — HITACHI EX1900-6

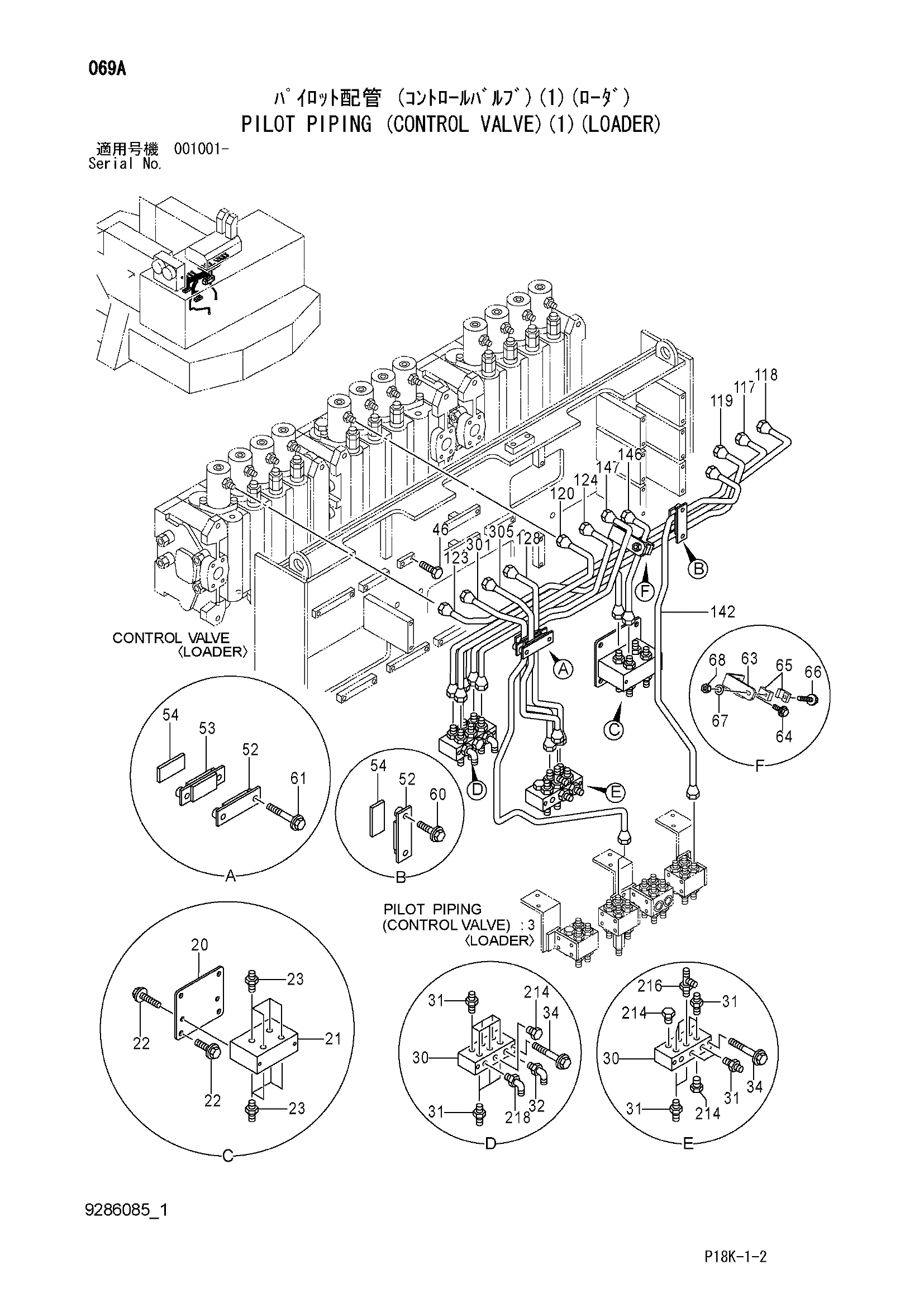

Заводская схема «Пилотные гидролинии (гидрораспределитель)(1)(погрузчик)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 20 | 4663293 | Пластина | 1 |
| 21 | 4663294 | Блок | 1 |
| 22 | J271025 | Болт с шайбой | 6 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 23 | 4344020 | Адаптер | 8 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4343834 | Коллектор | 2 |
| 31 | 4344020 | Адаптер | 17 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4344046 | Угловой штуцер | 2 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | J271090 | Болт с шайбой | 4 |
| 34A | J901090 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 46 | J900812 | Болт | 2 |
| 52 | 9743907 | Хомут | 2 |
| 53 | 9748406 | Хомут | 1 |
| 54 | 4344542 | Резиновая прокладка | 2 |
| 60 | J271035 | Болт с шайбой | 2 |
| 60A | J901035 | Болт | 1 |
| 60B | J222010 | Шайба | 1 |
| 61 | J271060 | Болт с шайбой | 2 |
| 61A | J901060 | Болт | 1 |
| 61B | J222010 | Шайба | 1 |
| 63 | 9768712 | Кронштейн | 1 |
| 64 | J281025 | Болт с шайбой | 1 |
| 64A | J901025 | Болт | 1 |
| 64B | 4486055 | Шайба | 1 |
| 65 | 4367706 | Хомут | 2 |
| 66 | J260635 | Болт с шайбой | 1 |
| 66A | J900635 | Болт | 1 |
| 66B | A590106 | Плоская шайба | 1 |
| 67 | M500605 | Гайка | 1 |
| 68 | A590106 | Плоская шайба | 2 |
| 117 | 4462210 | Трубка | 1 |
| 118 | 4462211 | Трубка | 1 |
| 119 | 4462212 | Трубка | 1 |
| 120 | 4462213 | Трубка | 1 |
| 123 | 3109376 | Трубка | 1 |
| 124 | 3093300 | Трубка | 1 |
| 128 | 4462215 | Трубка | 1 |
| 142 | 3109378 | Трубка | 1 |
| 146 | 4663344 | Трубка | 1 |
| 147 | 3104540 | Трубка | 1 |
| 214 | A885003 | Пробка | 4 |
| 214A | 4509180 | Уплотнительное кольцо | 1 |
| 216 | 4433633 | Тройник | 1 |
| 216A | 4509180 | Уплотнительное кольцо | 1 |
| 218 | A852333 | Угловой штуцер | 1 |
| 218A | 4509180 | Уплотнительное кольцо | 1 |
| 301 | 3093939 | Трубка | 1 |
| 305 | 4466130 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
