Лубрикатор трубопроводы (рама) — HITACHI EX1900-6

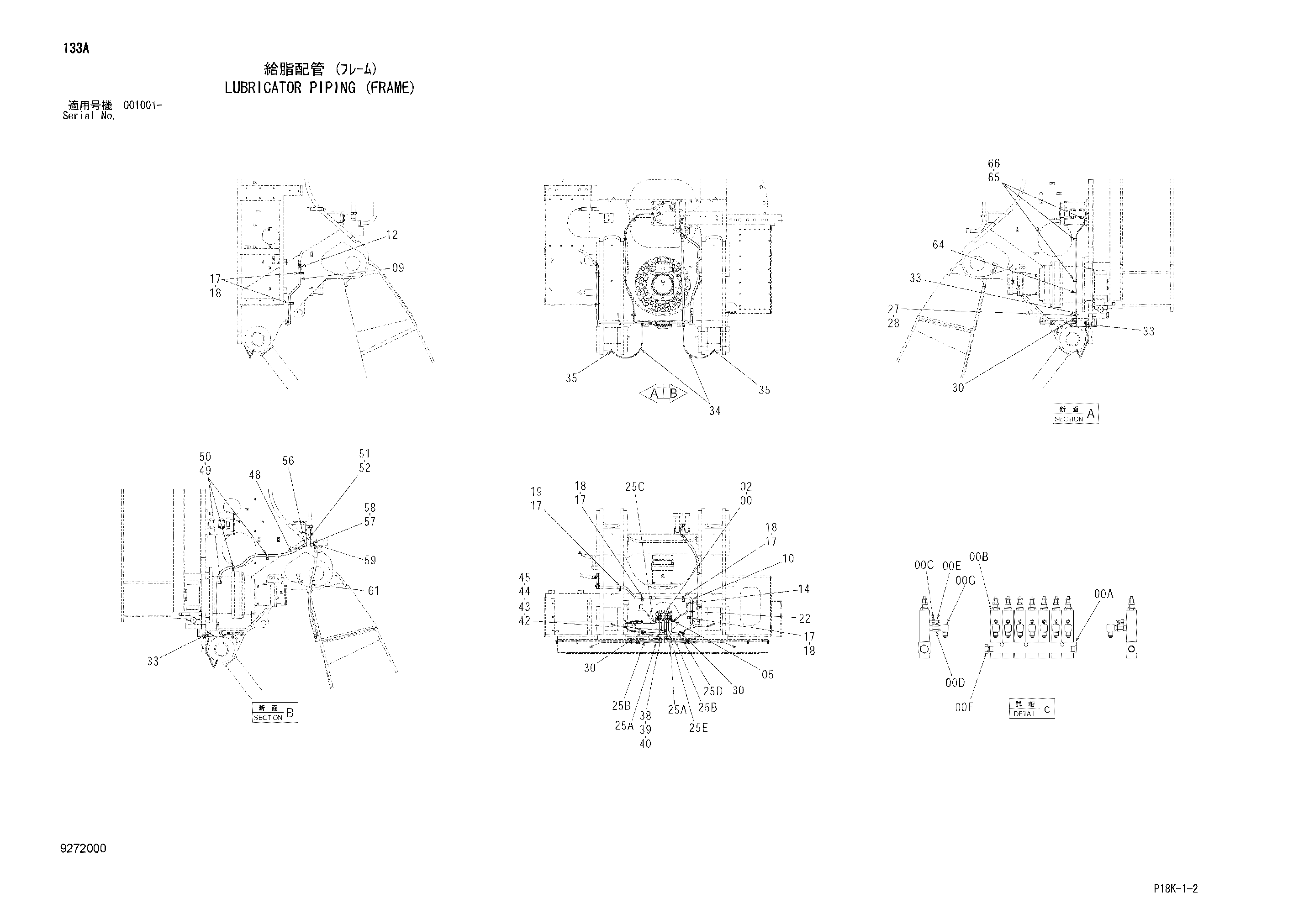

Заводская схема «Лубрикатор трубопроводы (рама)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4663966 | Клапан | 1 |
| 00B | 4182051 | Клапан | 7 |
| 00C | 4191349 | Адаптер | 7 |
| 00D | 4253567 | Адаптер | 7 |
| 00E | J75481 | Пресс-маслёнка | 7 |
| 00F | A885003 | Пробка | 1 |
| 00F1 | 4509180 | Уплотнительное кольцо | 1 |
| 00G | 4097666 | Угловой штуцер | 7 |
| 02 | J260845 | Болт с шайбой | 3 |
| 02A | J900845 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 05 | A852233 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 8085430 | Трубка | 1 |
| 10 | 8085423 | Трубка | 1 |
| 12 | A852266 | Угловой штуцер | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | A852333 | Угловой штуцер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4053595 | Хомут трубки | 6 |
| 18 | J271255 | Болт с шайбой | 5 |
| 18A | J901255 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 19 | J271260 | Болт с шайбой | 1 |
| 19A | J901260 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 22 | 4440495 | Шланг | 1 |
| 25A | 4460463 | Трубка | 2 |
| 25B | 4460462 | Трубка | 2 |
| 25C | 4460460 | Трубка | 1 |
| 25D | 4663923 | Трубка | 1 |
| 25E | 4663922 | Трубка | 1 |
| 27 | 4460422 | Блок | 1 |
| 28 | J271050 | Болт с шайбой | 2 |
| 28A | J901050 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 30 | 4119986 | Адаптер | 3 |
| 33 | 4154651 | Адаптер | 3 |
| 34 | 4460609 | Шланг | 2 |
| 35 | 4154655 | Угловой штуцер | 2 |
| 38 | 9750357 | Хомут | 1 |
| 39 | 9750358 | Хомут | 1 |
| 40 | J271045 | Болт с шайбой | 2 |
| 40A | J901045 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 42 | 4302748 | Хомут | 2 |
| 43 | 4302747 | Проставка | 2 |
| 44 | 4269657 | Резиновая прокладка | 4 |
| 45 | J271035 | Болт с шайбой | 2 |
| 45A | J901035 | Болт | 1 |
| 45B | J222010 | Шайба | 1 |
| 48 | 4461141 | Шланг | 1 |
| 49 | 4190264 | Зажим | 3 |
| 50 | J271025 | Болт с шайбой | 3 |
| 50A | J901025 | Болт | 1 |
| 50B | J222010 | Шайба | 1 |
| 51 | J271275 | Болт с шайбой | 2 |
| 51A | J901275 | Болт | 1 |
| 51B | J222012 | Шайба | 1 |
| 52 | 4461164 | Блок | 1 |
| 56 | A852266 | Угловой штуцер | 1 |
| 56A | 4506424 | Уплотнительное кольцо | 1 |
| 57 | 4291184 | Адаптер | 1 |
| 58 | 4506424 | Уплотнительное кольцо | 1 |
| 59 | A852366 | Угловой штуцер | 1 |
| 59A | 4506424 | Уплотнительное кольцо | 1 |
| 61 | 4461142 | Шланг | 1 |
| 64 | 4461139 | Шланг | 1 |
| 65 | 4190253 | Зажим | 3 |
| 66 | J271025 | Болт с шайбой | 3 |
| 66A | J901025 | Болт | 1 |
| 66B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
