Миссион радиатор трубопроводы — HITACHI EX1900-6

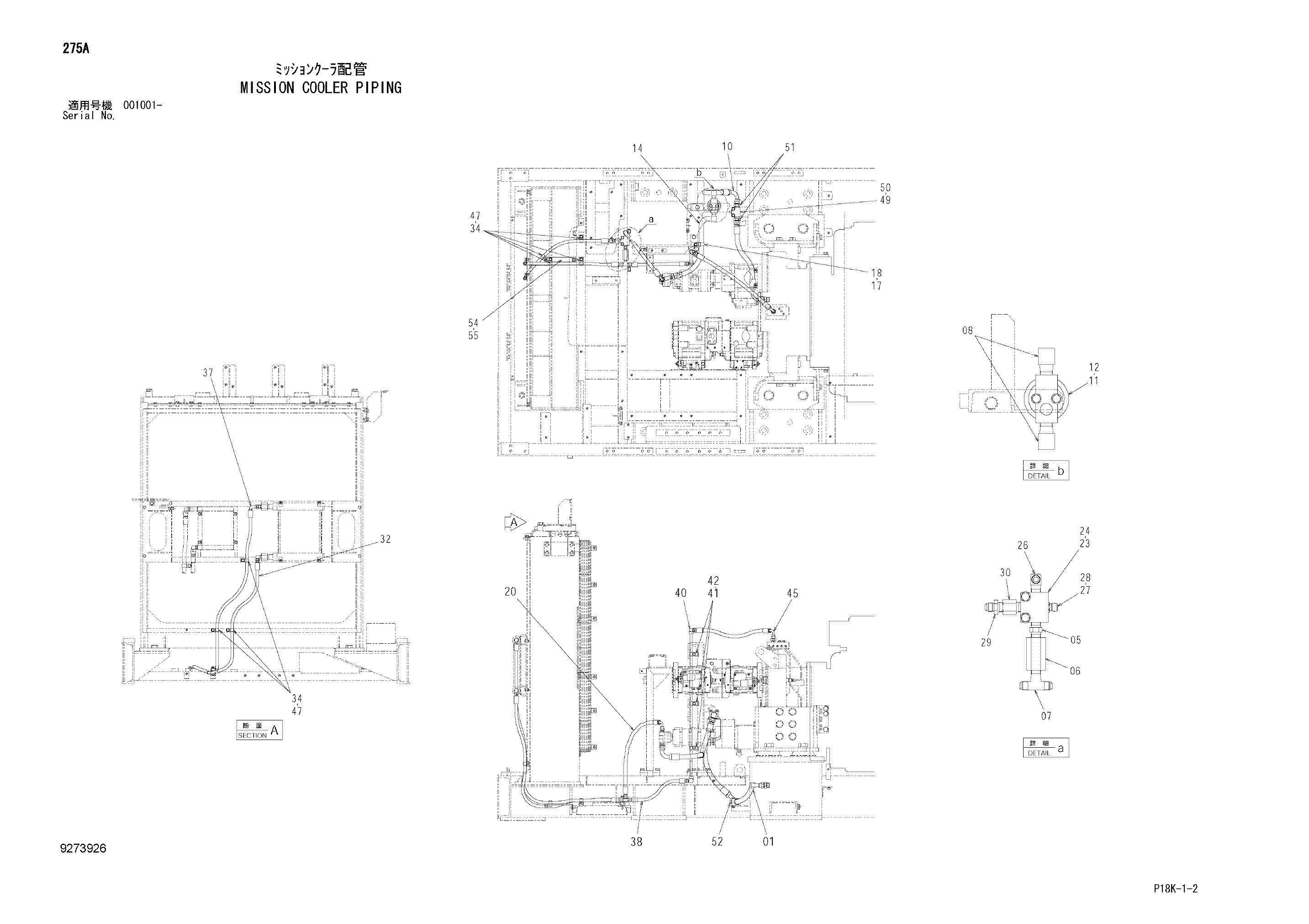

Заводская схема «Миссион радиатор трубопроводы» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4474279 | Шланг | 1 |
| 05 | 94-1703 | Адаптер | 1 |
| 06 | 4137827 | Обратный клапан | 1 |
| 07 | 4343139 | Тройник | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4474323 | Угловой штуцер | 2 |
| 10 | 4474280 | Шланг | 1 |
| 11 | 4348786 | Масляный фильтр | 1 |
| 11A | 4252563 | Фильтрующий элемент | 1 |
| 12 | J271020 | Болт с шайбой | 2 |
| 12A | J901020 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 14 | 4474281 | Шланг | 1 |
| 17 | J271030 | Болт с шайбой | 1 |
| 17A | J901030 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | 4190264 | Зажим | 1 |
| 20 | 4485504 | Шланг | 1 |
| 23 | 4666084 | Блок | 1 |
| 24 | J271090 | Болт с шайбой | 2 |
| 24A | J901090 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 26 | 4154658 | Угловой штуцер | 1 |
| 27 | 4250260 | Датчик | 1 |
| 28 | 4250261 | Прокладка | 1 |
| 29 | 4221287 | Адаптер | 1 |
| 30 | 4367656 | Адаптер | 1 |
| 32 | 4485400 | Шланг | 1 |
| 34 | 4190274 | Зажим | 7 |
| 37 | 4485427 | Шланг | 1 |
| 38 | 4665723 | Шланг | 1 |
| 40 | 9757051 | Трубка | 1 |
| 41 | 4138227 | Хомут трубки | 3 |
| 42 | J271040 | Болт с шайбой | 3 |
| 42A | J901040 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 45 | 4485502 | Шланг | 1 |
| 47 | J271020 | Болт с шайбой | 7 |
| 47A | J901020 | Болт | 1 |
| 47B | J222010 | Шайба | 1 |
| 49 | 4478099 | Блок | 1 |
| 50 | J271070 | Болт с шайбой | 2 |
| 50A | J901070 | Болт | 1 |
| 50B | J222010 | Шайба | 1 |
| 51 | 4221279 | Адаптер | 2 |
| 52 | 94-2024 | Пробка | 1 |
| 54 | 9767401 | Кронштейн | 1 |
| 55 | J271025 | Болт с шайбой | 1 |
| 55A | J901025 | Болт | 1 |
| 55B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
