Основные гидролинии (поворот, ход) — HITACHI EX1900-6

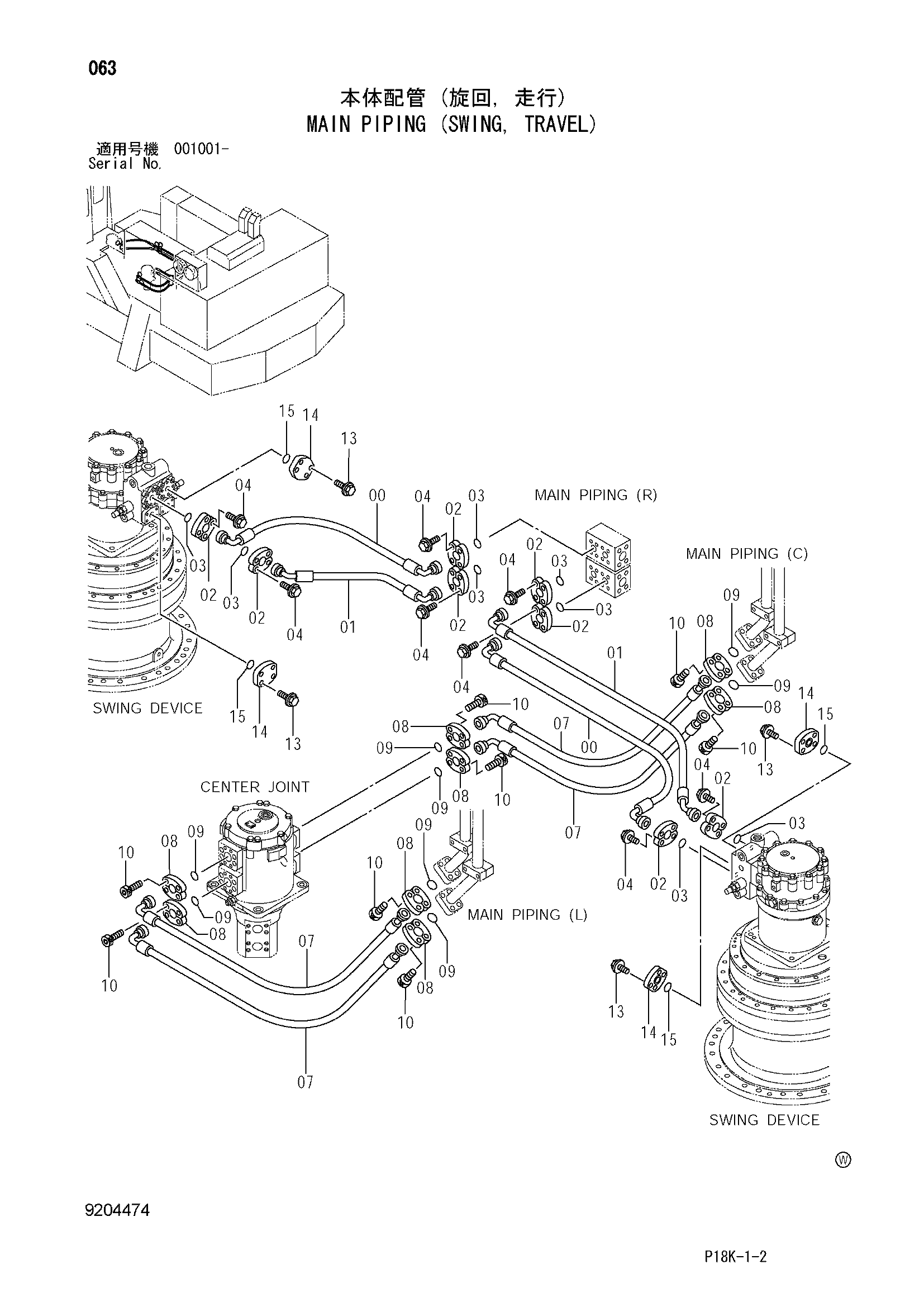

Заводская схема «Основные гидролинии (поворот, ход)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4458954 | Шланг | 2 |
| 01 | 4458955 | Шланг | 2 |
| 02 | 4085560 | Разъёмный фланец | 16 |
| 03 | 4292382 | Уплотнительное кольцо | 8 |
| 04 | J271245 | Болт с шайбой | 32 |
| 04A | J901245 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 07 | 4364241 | Шланг | 4 |
| 08 | 4075854 | Разъёмный фланец | 16 |
| 09 | 4292384 | Уплотнительное кольцо | 8 |
| 10 | M341650 | Болт с внутренним шестигранником | 32 |
| 13 | 4609018 | Болт с шайбой | 16 |
| 14 | 4095390 | Крышка | 4 |
| 15 | 4292382 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
