Насос пилотные гидролинии (1-1)(погрузчик) — HITACHI EX1900-6

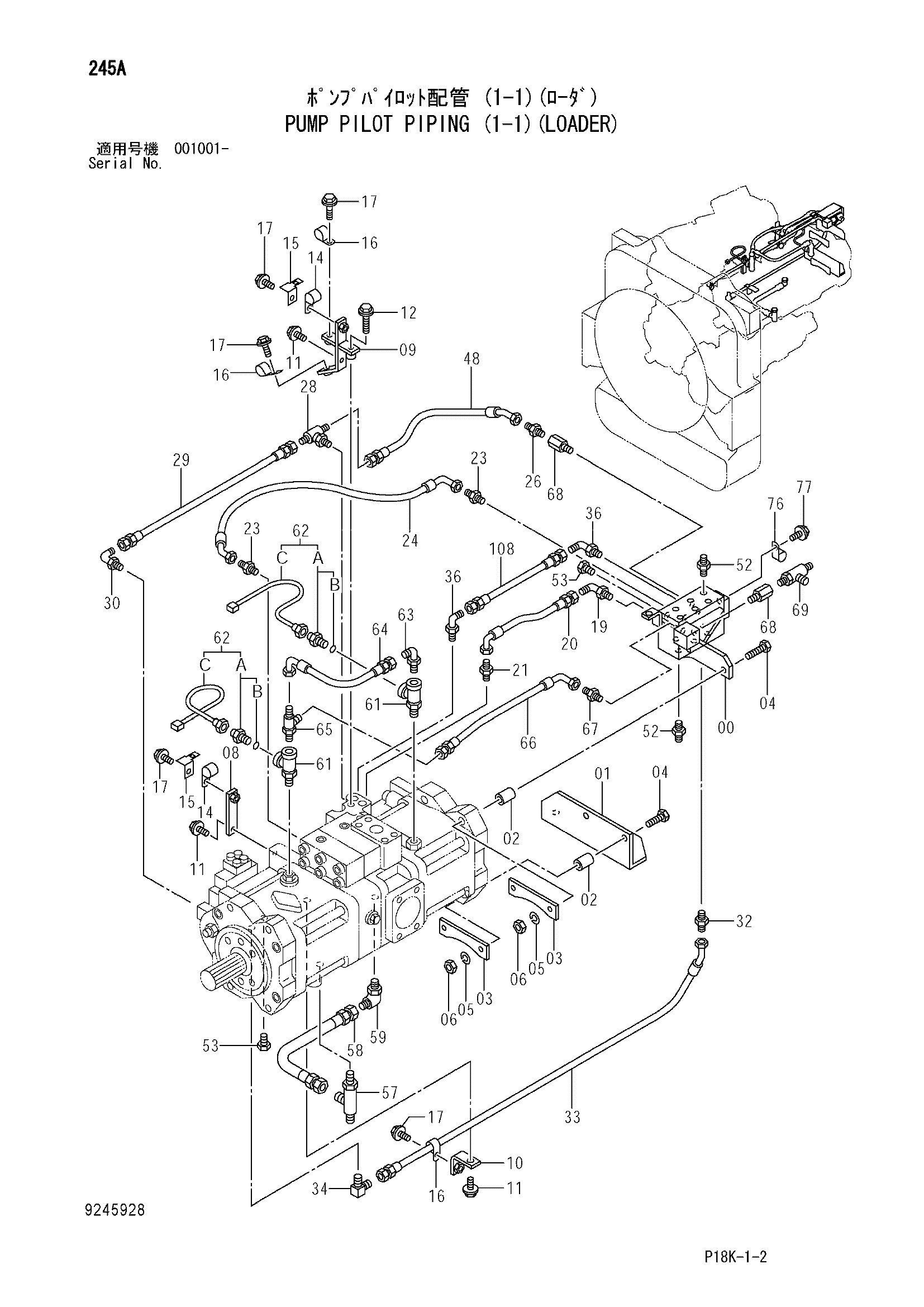

Заводская схема «Насос пилотные гидролинии (1-1)(погрузчик)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8084677 | Коллектор | 1 |
| 01 | 8084681 | Кронштейн | 1 |
| 02 | 4451998 | Проставка | 4 |
| 03 | 4457581 | Пластина | 2 |
| 04 | J901070 | Болт | 4 |
| 05 | A590910 | Пружинная шайба | 4 |
| 06 | J950010 | Гайка | 4 |
| 08 | 9757035 | Кронштейн | 1 |
| 09 | 8085060 | Кронштейн | 1 |
| 10 | 9757034 | Кронштейн | 1 |
| 11 | J271025 | Болт с шайбой | 3 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | J271040 | Болт с шайбой | 1 |
| 12A | J901040 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 14 | 4190261 | Зажим | 3 |
| 15 | 4336875 | Кронштейн | 2 |
| 16 | 4190275 | Зажим | 3 |
| 17 | J271030 | Болт с шайбой | 6 |
| 17A | J901030 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 19 | A852322 | Угловой штуцер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4458094 | Шланг | 1 |
| 21 | A852122 | Адаптер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 23 | A852122 | Адаптер | 2 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4458095 | Шланг | 1 |
| 26 | A852122 | Адаптер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 28 | A852522 | Тройник | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4274939 | Шланг (A12) | 1 |
| 30 | A852322 | Угловой штуцер | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 32 | A852122 | Адаптер | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4458099 | Шланг | 1 |
| 34 | A852322 | Угловой штуцер | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 36 | A852322 | Угловой штуцер | 2 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 48 | 4245114 | Шланг | 1 |
| 52 | A852122 | Адаптер | 11 |
| 52A | 957366 | Уплотнительное кольцо | 1 |
| 53 | A885002 | Пробка | 2 |
| 53A | 957366 | Уплотнительное кольцо | 1 |
| 57 | A852466 | Тройник | 1 |
| 57A | 4506424 | Уплотнительное кольцо | 1 |
| 58 | 4458113 | Шланг | 1 |
| 59 | A852366 | Угловой штуцер | 1 |
| 59A | 4506424 | Уплотнительное кольцо | 1 |
| 61 | 4365983 | Тройник | 2 |
| 61A | 4506424 | Уплотнительное кольцо | 1 |
| 63 | A852322 | Угловой штуцер | 1 |
| 63A | 957366 | Уплотнительное кольцо | 1 |
| 64 | 4223572 | Шланг | 1 |
| 65 | A852422 | Тройник | 1 |
| 65A | 957366 | Уплотнительное кольцо | 1 |
| 66 | 4330739 | Шланг (H7) | 1 |
| 67 | A852122 | Адаптер | 1 |
| 67A | 957366 | Уплотнительное кольцо | 1 |
| 68 | 4202564 | Адаптер | 2 |
| 68A | 957366 | Уплотнительное кольцо | 1 |
| 69 | A852423 | Тройник | 1 |
| 69A | 957366 | Уплотнительное кольцо | 1 |
| 76 | 4190273 | Зажим | 1 |
| 77 | J271020 | Болт с шайбой | 1 |
| 77A | J901020 | Болт | 1 |
| 77B | J222010 | Шайба | 1 |
| 108 | 4458100 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
