Быстрый заправка панель — HITACHI EX1900-6

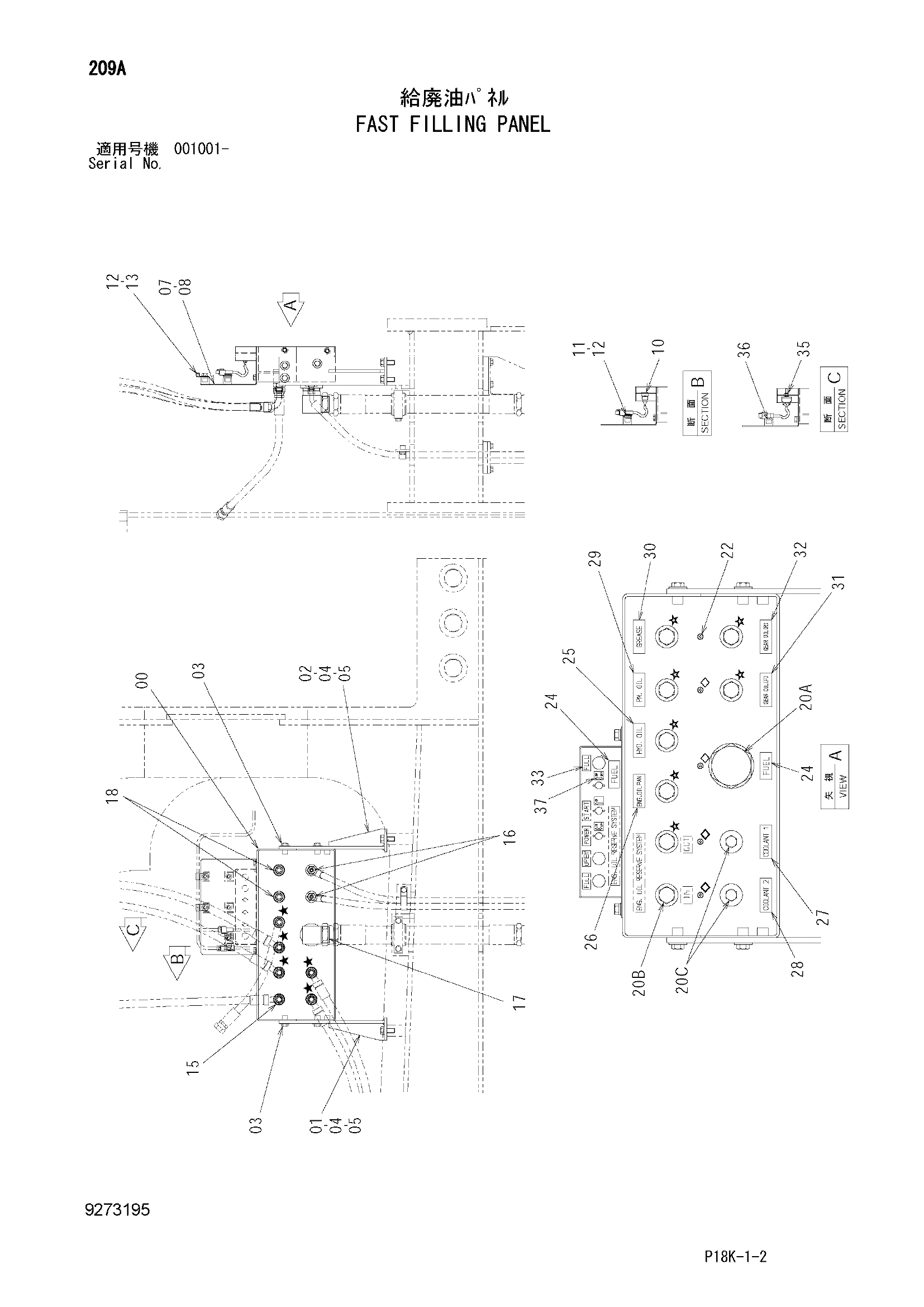

Заводская схема «Быстрый заправка панель» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7051350 | Панель | 1 |
| 01 | 9767354 | Кронштейн | 1 |
| 02 | 9767355 | Кронштейн | 1 |
| 03 | J281230 | Болт с шайбой | 6 |
| 03A | J901230 | Болт | 1 |
| 03B | 4249324 | Шайба | 1 |
| 04 | J901640 | Болт | 4 |
| 05 | A590116 | Плоская шайба | 4 |
| 07 | 8108140 | Панель | 1 |
| 08 | J271025 | Болт с шайбой | 2 |
| 08A | J901025 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 10 | 4624142 | LED | 1 |
| 11 | 4448037 | Кронштейн | 1 |
| 12 | J271025 | Болт с шайбой | 3 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 4190261 | Зажим | 2 |
| 15 | A852166 | Адаптер | 6 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 4317612 | Адаптер | 2 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | 94-1408 | Угловой штуцер | 1 |
| 18 | A885006 | Пробка | 2 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
| 20 | 9267612 | Детали пробка | 1 |
| 20A | 4291578 | Пробка | 1 |
| 20B | 4505388 | Пробка | 8 |
| 20C | 4291577 | Пробка | 2 |
| 22 | J460516 | Винт с шайбой | 5 |
| 24 | 4657021 | Информационная табличка | 2 |
| 25 | 4450632 | Информационная табличка | 1 |
| 26 | 4657020 | Информационная табличка | 1 |
| 27 | 4450625 | Информационная табличка | 1 |
| 28 | 4450626 | Информационная табличка | 1 |
| 29 | 4450633 | Информационная табличка | 1 |
| 30 | 4415513 | Информационная табличка | 1 |
| 31 | 4459045 | Информационная табличка | 1 |
| 32 | 4459048 | Информационная табличка | 1 |
| 33 | 4657019 | Информационная табличка | 1 |
| 35 | 4377351 | Выключатель | 1 |
| 35A | 4405843 | Колпачок резиновый | 1 |
| 36 | 4257159 | Кронштейн | 1 |
| 37 | 4657076 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
