Топливные трубопроводы (двигатель платформа) — HITACHI EX1900-6

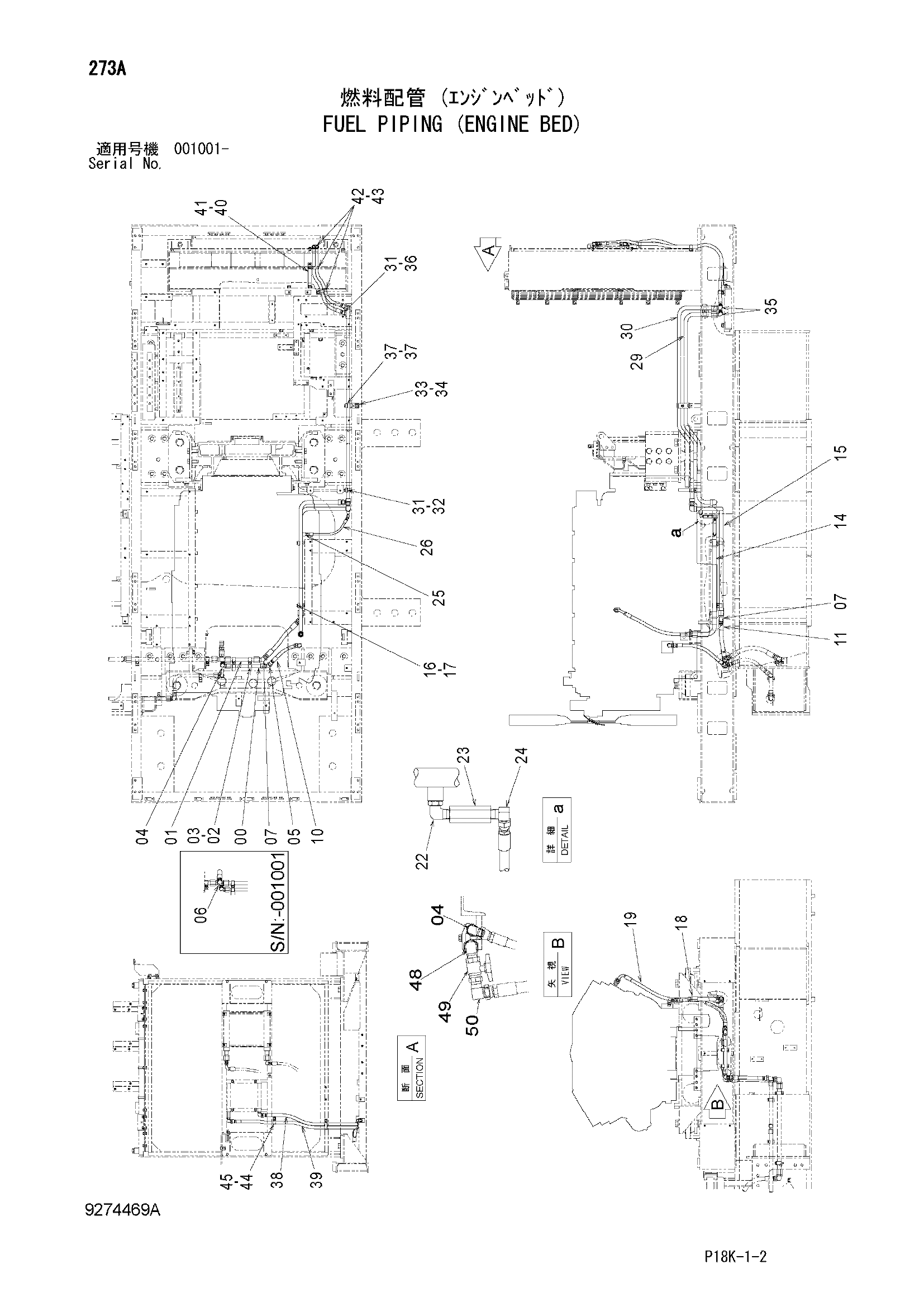

Заводская схема «Топливные трубопроводы (двигатель платформа)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9767454 | Трубка | 1 |
| 01 | 9767455 | Трубка | 1 |
| 02 | 4153488 | Хомут трубки | 2 |
| 03 | J271265 | Болт с шайбой | 2 |
| 03A | J901265 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 04 | A852366 | Угловой штуцер | 1 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | A852266 | Угловой штуцер | 1 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 4102104 | Угловой штуцер | 1 |
| 06A | 4506429 | Уплотнительное кольцо | 1 |
| 07 | 4147627 | Угловой штуцер | 2 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 10 | 4652672 | Шланг | 1 |
| 10 | 4658988 | Шланг | 1 |
| 11 | 4665721 | Шланг | 1 |
| 14 | 8108246 | Трубка | 1 |
| 15 | 8108245 | Трубка | 1 |
| 16 | 4189860 | Хомут трубки | 2 |
| 17 | J271265 | Болт с шайбой | 2 |
| 17A | J901265 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 18 | 4456399 | Адаптер | 1 |
| 18A | 4506429 | Уплотнительное кольцо | 1 |
| 19 | 4658985 | Шланг | 1 |
| 22 | 4174586 | Угловой штуцер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4666507 | Обратный клапан | 1 |
| 24 | 4154657 | Угловой штуцер | 1 |
| 25 | A852133 | Адаптер | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4639387 | Шланг | 1 |
| 29 | 8108404 | Трубка | 1 |
| 30 | 9767475 | Трубка | 1 |
| 31 | 4189860 | Хомут трубки | 3 |
| 32 | J271265 | Болт с шайбой | 1 |
| 32A | J901265 | Болт | 1 |
| 32B | J222012 | Шайба | 1 |
| 33 | 9767476 | Кронштейн | 1 |
| 34 | J281030 | Болт с шайбой | 1 |
| 34A | J901030 | Болт | 1 |
| 34B | 4486055 | Шайба | 1 |
| 35 | 4399256 | Угловой штуцер | 2 |
| 35A | 4506429 | Уплотнительное кольцо | 1 |
| 36 | J271260 | Болт с шайбой | 1 |
| 36A | J901260 | Болт | 1 |
| 36B | J222012 | Шайба | 1 |
| 37 | J271280 | Болт с шайбой | 1 |
| 37A | J901280 | Болт | 1 |
| 37B | J222012 | Шайба | 1 |
| 38 | 4666552 | Шланг | 1 |
| 39 | 4666554 | Шланг | 1 |
| 40 | 9767401 | Кронштейн | 1 |
| 41 | J271025 | Болт с шайбой | 1 |
| 41A | J901025 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
| 42 | 4411911 | Зажим | 3 |
| 43 | J271020 | Болт с шайбой | 3 |
| 43A | J901020 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
| 44 | 4192035 | Зажим | 1 |
| 45 | J271020 | Болт с шайбой | 1 |
| 45A | J901020 | Болт | 1 |
| 45B | J222010 | Шайба | 1 |
| 48 | 4174589 | Угловой штуцер: S | 1 |
| 48A | 4506429 | Уплотнительное кольцо | 1 |
| 49 | 4345526 | Шаровой клапан | 1 |
| 50 | 94-1405 | Угловой штуцер | 1 |
