Обратные трубопроводы — HITACHI EX1900-6

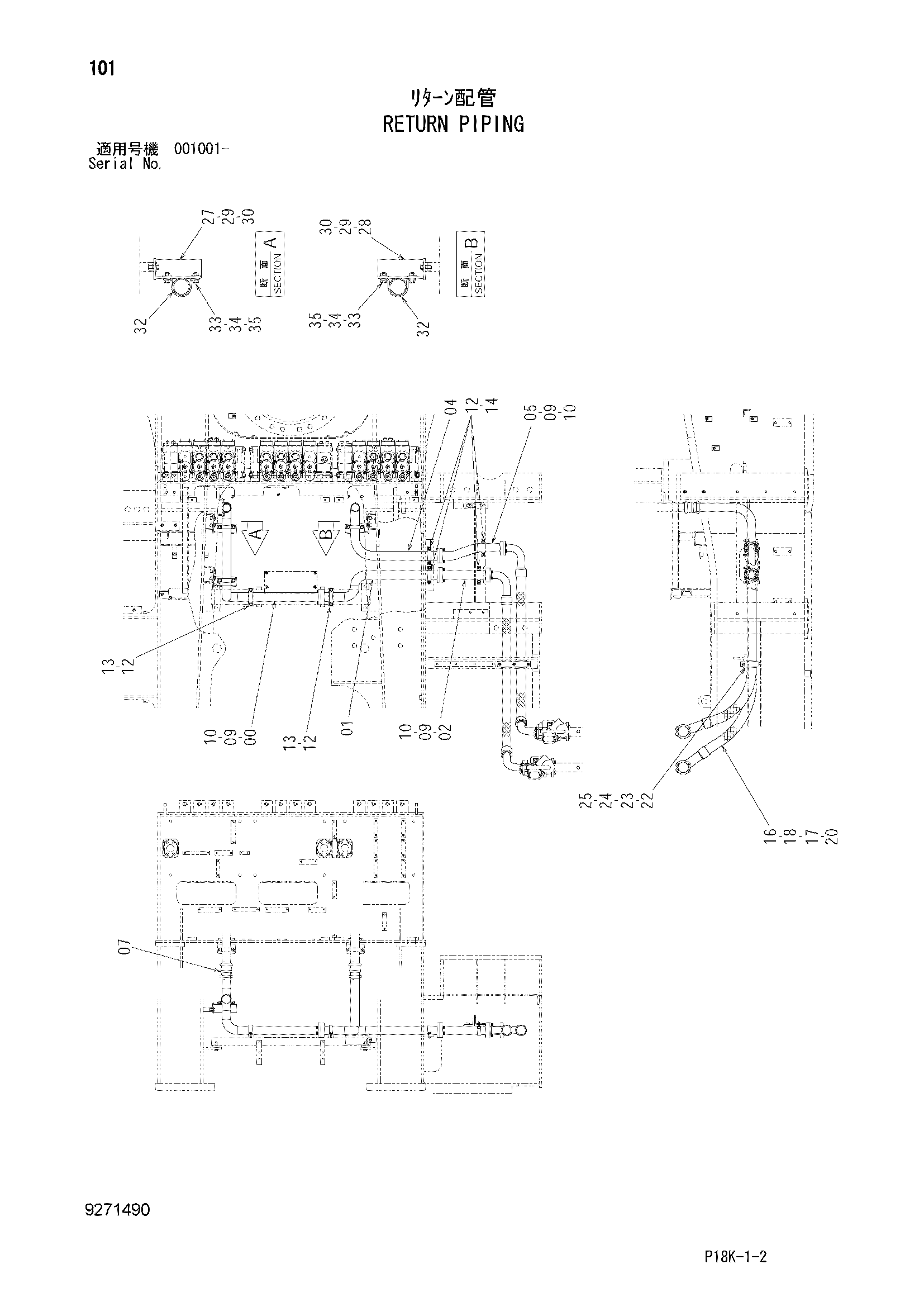

Заводская схема «Обратные трубопроводы» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8107586 | Трубка | 1 |
| 01 | 8107592 | Трубка | 1 |
| 02 | 8084875 | Трубка | 1 |
| 04 | 8085063 | Трубка | 1 |
| 05 | 8084876 | Трубка | 1 |
| 07 | 4067833 | Муфта | 2 |
| 07A | 4196261 | Уплотнение кольцо | 2 |
| 09 | 4153538 | Уплотнительное кольцо | 3 |
| 10 | M341240 | Болт с внутренним шестигранником | 12 |
| 12 | 4053865 | Хомут трубки | 6 |
| 13 | J271030 | Болт с шайбой | 4 |
| 13A | J901030 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | J271035 | Болт с шайбой | 8 |
| 14A | J901035 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | 4458139 | Шланг | 2 |
| 17 | 4292385 | Уплотнительное кольцо | 4 |
| 18 | 4510174 | Разъёмный фланец | 8 |
| 20 | M341240 | Болт с внутренним шестигранником | 16 |
| 22 | 4189867 | Хомут | 1 |
| 23 | 4186033 | Втулка | 2 |
| 24 | J901006 | Болт | 3 |
| 25 | A590910 | Пружинная шайба | 3 |
| 27 | 9767151 | Кронштейн | 2 |
| 28 | 9767152 | Кронштейн | 1 |
| 29 | J901030 | Болт | 6 |
| 30 | 4486055 | Шайба | 6 |
| 32 | 4053865 | Хомут трубки | 3 |
| 33 | J271030 | Болт с шайбой | 6 |
| 33A | J901030 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 34 | 4486055 | Шайба | 6 |
| 35 | J950010 | Гайка | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
