Гидроцилиндр рукояти (погрузчик) — HITACHI EX1900-6

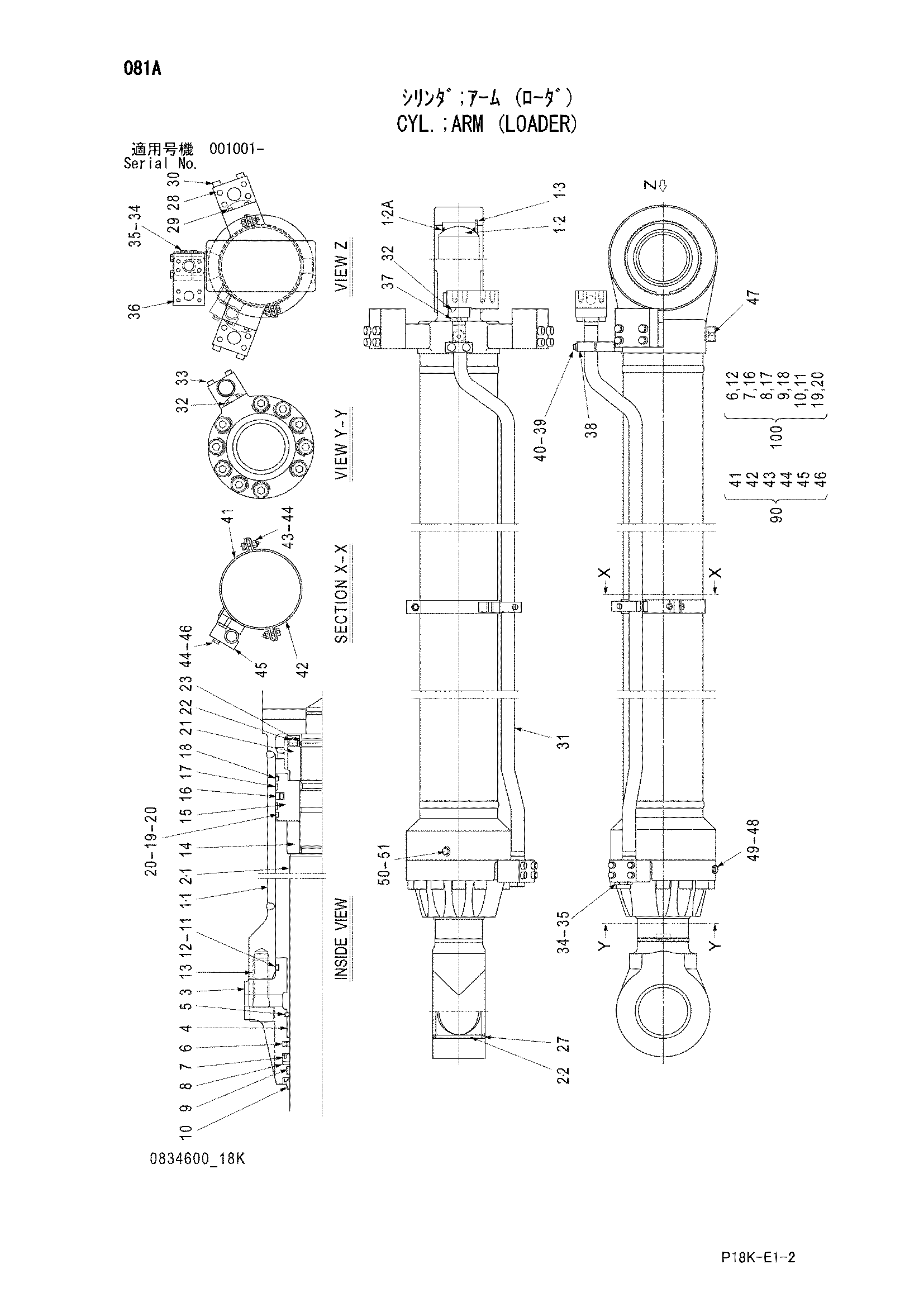

Заводская схема «Гидроцилиндр рукояти (погрузчик)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4463376	Гидроцилиндр рукояти	1
1	0834612	Труба гидроцилиндра	1
1-1	0421703	Труба гидроцилиндра	1
1-2	0336306	Подшипник. спхерикал	1
1-2A	4295126	Уплотнение	2
1-3	0336307	Стопорное кольцо	1
2	0834603	Шток поршня	1
2-1	0834604	Шток поршня	1
2-2	0834505	Втулка пальца	1
3	4611712	Головка гидроцилиндра	1
4	0400306	Втулка	1
5	0834606	Стопорное кольцо	1
6	0952404	Кольцо	1
7	4663253	U-образная манжета	1
8	0336407	Опорное кольцо	1
9	0400307	Кольцо	1
10	4663254	Грязесъёмное кольцо	1
11	A811230	Уплотнительное кольцо	1
12	0725611	Опорное кольцо	1
13	0257511	Болт с внутренним шестигранником	10
14	0336410	Амортизирующий подшипник	1
15	0834608	Поршень	1
16	0242310	Уплотнительное кольцо	1
17	0809405	Кольцо	2
18	0242312	Кольцо	2
19	A811145	Уплотнительное кольцо	1
20	0336416	Опорное кольцо	2
21	0834609	Гайка	1
22	0834610	Установочный винт	1
23	0400216	Стальной шарик	1
27	4392354	Пылезащитное уплотнение	2
28	0317324	Соединение	2
29	4113161	Уплотнительное кольцо	2
30	0317226	Болт с внутренним шестигранником	8
31	0834611	Трубка	1
32	4069900	Уплотнительное кольцо	2
33	0191916	Болт с внутренним шестигранником	4
34	0349308	Пробка	2
35	992444	Уплотнительное кольцо	2
36	0336417	Соединение	1
37	4104495	Болт с внутренним шестигранником	4
38	0242729	Держатель	1
39	0259110	Болт	2
40	4069706	Пружинная шайба	2
41	0410602	Лента	1
42	0410603	Лента	1
43	0379919	Болт	2
44	A590914	Пружинная шайба	3
45	0379917	Хомут трубки	1
46	0379918	Болт	1
47	0643016	Воздушный клапан	1
48	0242508	Пробка	1
49	4506418	Уплотнительное кольцо	1
90	4289218	Лента в сборе	1
100	4660671	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
