Гидробак — HITACHI EX1900-6

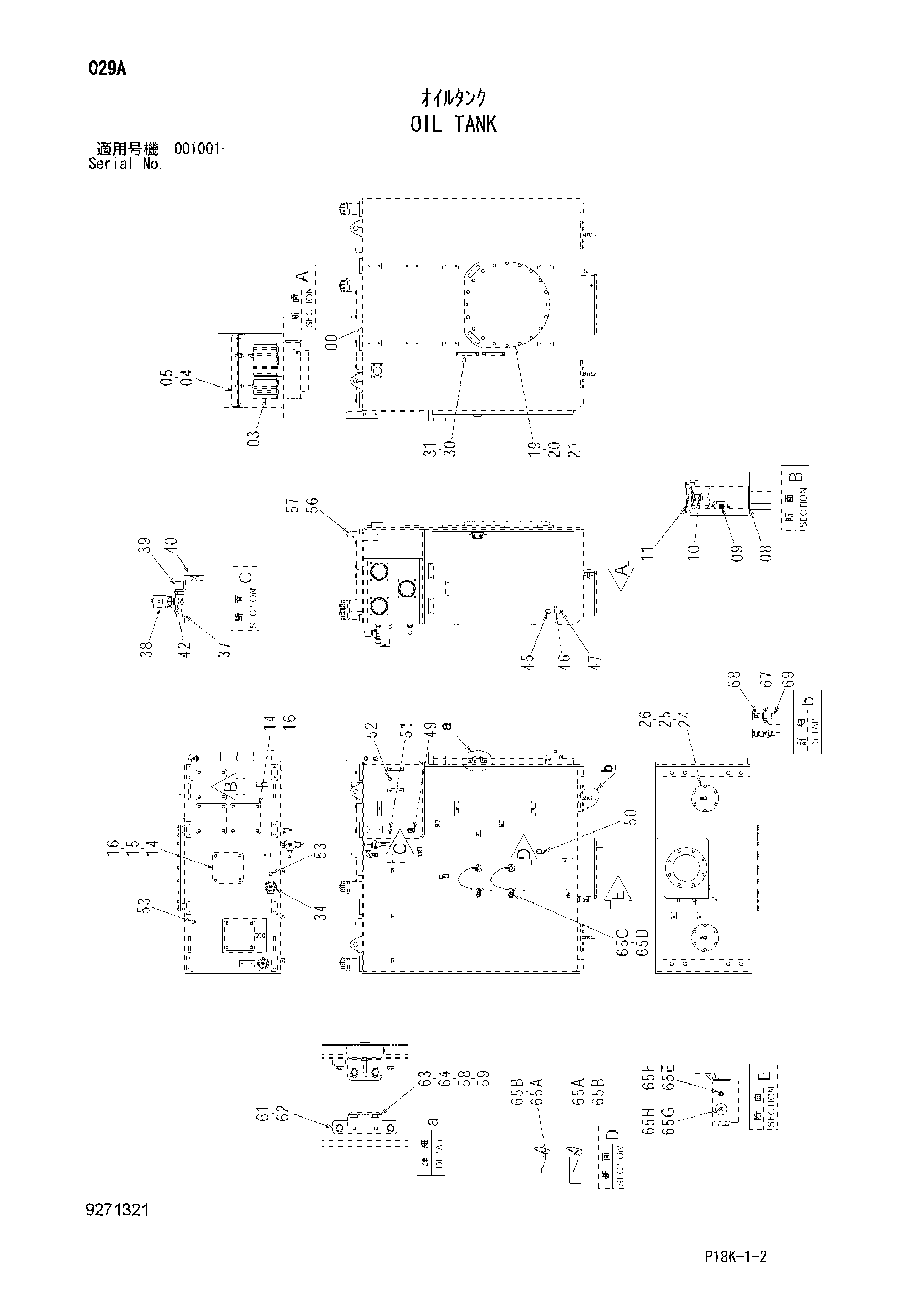

Заводская схема «Гидробак» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5007662 | Гидробак | 1 |
| 03 | 4432753 | Всасывающий фильтр | 2 |
| 03A | 4688141 | Фильтрующий элемент | 1 |
| 03B | 4605029 | Фильтрующий элемент | 1 |
| 03C | 4604341 | Уплотнительное кольцо | 1 |
| 03D | 4604339 | Болт центральный | 1 |
| 03E | J950016 | Гайка | 3 |
| 04 | 4399176 | Кронштейн | 1 |
| 05 | J281030 | Болт с шайбой | 2 |
| 05A | J901030 | Болт | 1 |
| 05B | 4486055 | Шайба | 1 |
| 08 | 4250293 | Резиновая прокладка | 4 |
| 09 | 4333469 | Фильтрующий элемент | 4 |
| 09A | 4287634 | Фильтрующий элемент | 1 |
| 09B | A810220 | Уплотнительное кольцо | 1 |
| 10 | 4271000 | Клапан | 4 |
| 11 | 4271001 | Пружина | 4 |
| 14 | 4344881 | Крышка | 5 |
| 15 | A810220 | Уплотнительное кольцо | 1 |
| 16 | J271030 | Болт с шайбой | 20 |
| 16A | J901030 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 19 | 3090663 | Крышка | 1 |
| 20 | 4399100 | Уплотнительное кольцо | 1 |
| 21 | J271230 | Болт с шайбой | 20 |
| 21A | J901230 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 24 | 4056216 | Крышка | 2 |
| 25 | A810165 | Уплотнительное кольцо | 2 |
| 26 | J271025 | Болт с шайбой | 12 |
| 26A | J901025 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 30 | 8053499 | Указатель уровня | 2 |
| 30A | 4100967 | Болт | 2 |
| 31 | 449558 | Уплотнительная шайба | 8 |
| 34 | 4387692 | Сапун | 2 |
| 37 | 4208243 | Адаптер | 1 |
| 37A | 4506424 | Уплотнительное кольцо | 1 |
| 38 | 4411269 | Клапан | 1 |
| 39 | 4320827 | Угловой штуцер | 1 |
| 40 | 4203434 | Шаровой клапан | 1 |
| 42 | 4416569 | Разъём | 1 |
| 45 | 4061078 | Угловой штуцер | 1 |
| 45A | 4506424 | Уплотнительное кольцо | 1 |
| 46 | 4203434 | Шаровой клапан | 1 |
| 47 | 94-2025 | Пробка | 1 |
| 49 | 4466996 | Тройник | 1 |
| 49A | 4506424 | Уплотнительное кольцо | 1 |
| 50 | A852366 | Угловой штуцер | 1 |
| 50A | 4506424 | Уплотнительное кольцо | 1 |
| 51 | A852322 | Угловой штуцер | 1 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 52 | A885002 | Пробка | 1 |
| 52A | 957366 | Уплотнительное кольцо | 1 |
| 53 | A885003 | Пробка | 2 |
| 53A | 4509180 | Уплотнительное кольцо | 1 |
| 56 | 9756933 | Кронштейн | 1 |
| 57 | J281240 | Болт с шайбой | 2 |
| 57A | J901240 | Болт | 1 |
| 57B | 4249324 | Шайба | 1 |
| 58 | 4639523 | Регулировочная шайба 1.6mm | 3 |
| 59 | 4639524 | Регулировочная шайба 3.2mm | 1 |
| 61 | J260816 | Болт с шайбой | 2 |
| 61A | J900816 | Болт | 1 |
| 61B | A590108 | Плоская шайба | 1 |
| 62 | 9764679 | Кронштейн | 1 |
| 63 | 4639521 | Ограничитель | 1 |
| 64 | J260830 | Болт с шайбой | 2 |
| 64A | J900830 | Болт | 1 |
| 64B | A590108 | Плоская шайба | 1 |
| 65A | 4315415 | Выключатель уровень | 2 |
| 65AA | 4141171 | Уплотнительное кольцо | 1 |
| 65B | J460512 | Винт с шайбой | 6 |
| 65C | 4257159 | Кронштейн | 2 |
| 65D | J271020 | Болт с шайбой | 2 |
| 65DA | J901020 | Болт | 1 |
| 65DB | J222010 | Шайба | 1 |
| 65E | 4250260 | Датчик | 1 |
| 65F | 4250261 | Прокладка | 1 |
| 65G | 4351296 | Переходник S | 1 |
| 65H | 94-2011 | Пробка | 1 |
| 67 | 4209782 | Шаровой клапан | 2 |
| 68 | 94-1702 | Адаптер | 2 |
| 69 | 94-2023 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
