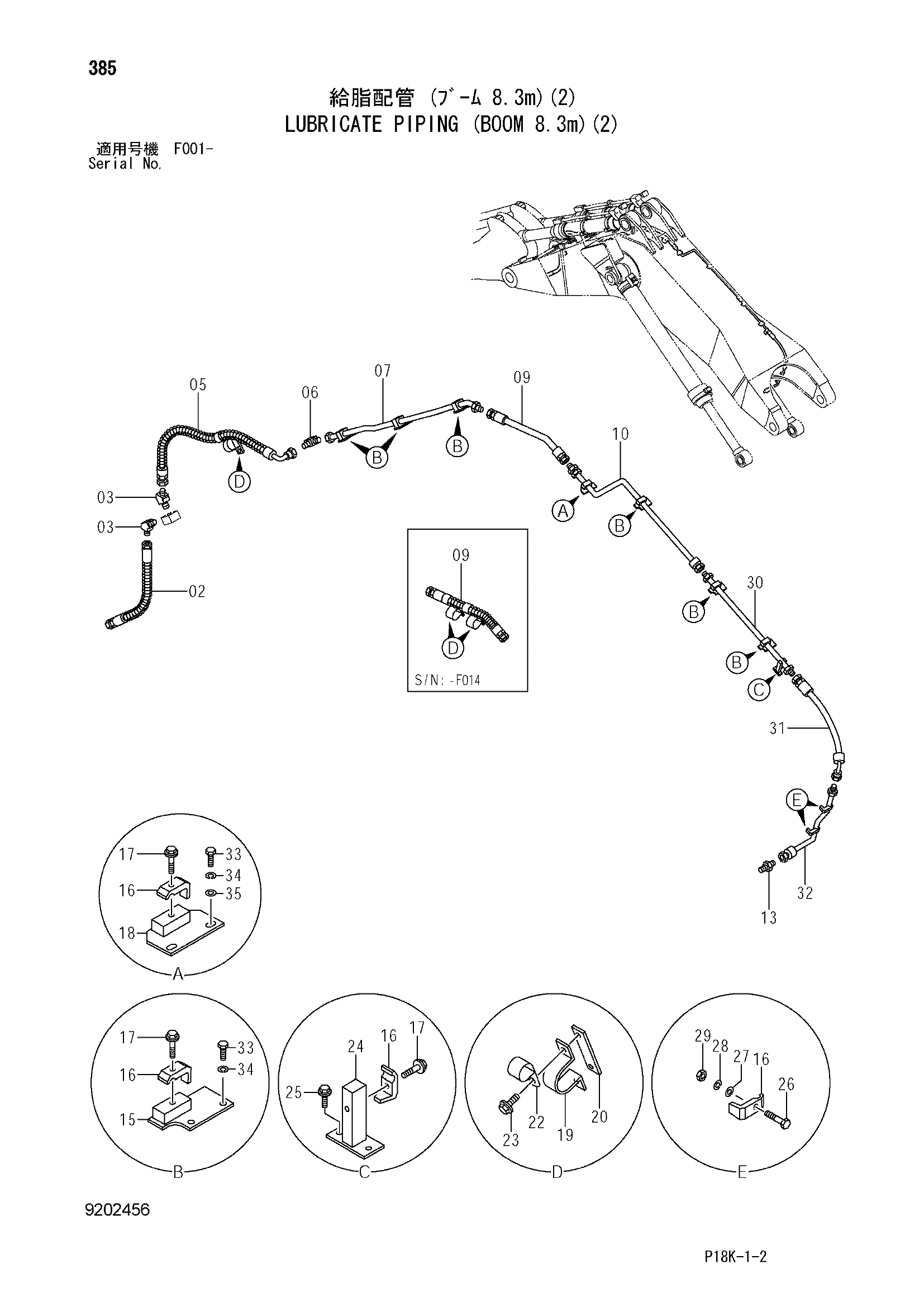

Трубопроводы системы смазки (стрела 8.3m)(2) — HITACHI EX1900-6
Заводская схема «Трубопроводы системы смазки (стрела 8.3m)(2)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4456272 | Шланг | 1 |
| 03 | 4190248 | Угловой штуцер | 2 |
| 05 | 4456273 | Шланг | 1 |
| 06 | 4156433 | Угловой штуцер | 1 |
| 07 | 9756751 | Трубка | 1 |
| 09 | 4477486 | Шланг | 1 |
| 10 | 9756757 | Трубка | 1 |
| 13 | 4221278 | Адаптер | 1 |
| 15 | 9753431 | Кронштейн | 6 |
| 16 | 4053595 | Хомут трубки | 10 |
| 17 | J271255 | Болт с шайбой | 8 |
| 17A | J901255 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 18 | 9757646 | Кронштейн | 1 |
| 19 | 4053865 | Хомут трубки | 1 |
| 20 | 4411767 | Седло винта | 1 |
| 22 | 4190265 | Зажим | 1 |
| 23 | J271025 | Болт с шайбой | 2 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | 9757669 | Кронштейн | 1 |
| 25 | J271230 | Болт с шайбой | 2 |
| 25A | J901230 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 26 | J901265 | Болт | 2 |
| 27 | A590112 | Плоская шайба | 2 |
| 28 | A590912 | Пружинная шайба | 2 |
| 29 | J950012 | Гайка | 2 |
| 30 | 9757668 | Трубка | 1 |
| 31 | 4443719 | Шланг | 1 |
| 32 | 8085983 | Трубка | 1 |
| 33 | J901404 | Болт | 14 |
| 34 | A590914 | Пружинная шайба | 14 |
| 35 | A590114 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
