Напорные трубопроводы (двигатель платформа) — HITACHI EX1900-6

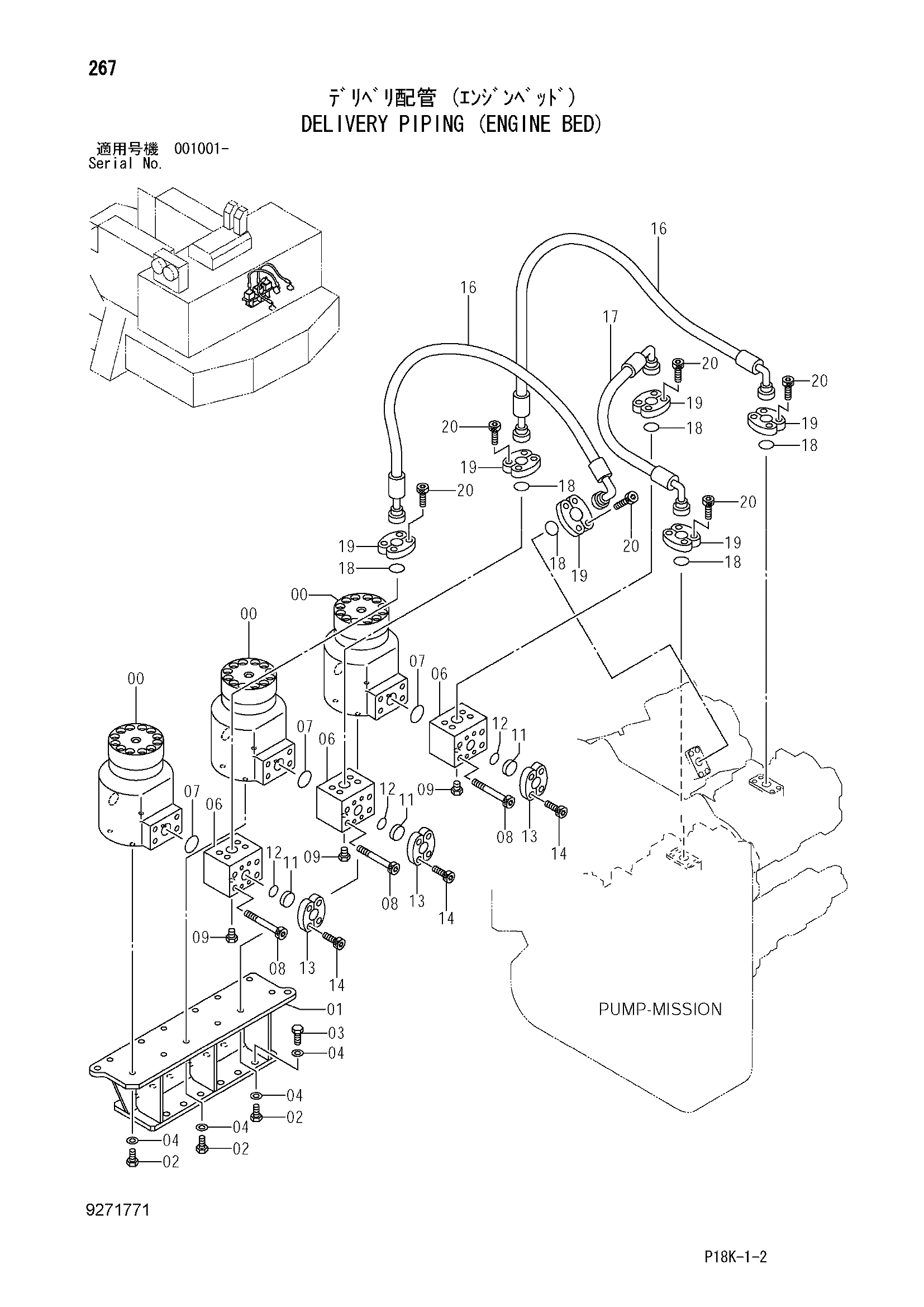

Заводская схема «Напорные трубопроводы (двигатель платформа)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9224551 | Сетчатый фильтр | 3 |
| 01 | 7051129 | Кронштейн | 1 |
| 02 | J931645 | Болт | 12 |
| 03 | J931640 | Болт | 12 |
| 04 | A590116 | Плоская шайба | 24 |
| 06 | 3092027 | Блок | 3 |
| 07 | 4292385 | Уплотнительное кольцо | 3 |
| 08 | M342003 | Болт с внутренним шестигранником | 12 |
| 09 | A885002 | Пробка | 3 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4336674 | Крышка | 3 |
| 12 | 4292382 | Уплотнительное кольцо | 3 |
| 13 | 4085560 | Разъёмный фланец | 6 |
| 14 | M341240 | Болт с внутренним шестигранником | 12 |
| 16 | 4437913 | Шланг | 2 |
| 17 | 4364242 | Шланг | 1 |
| 18 | 4292384 | Уплотнительное кольцо | 6 |
| 19 | 4075854 | Разъёмный фланец | 12 |
| 20 | M341650 | Болт с внутренним шестигранником | 24 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
