Пилотные гидролинии (гидрораспределитель)(3)(погрузчик) — HITACHI EX1900-6

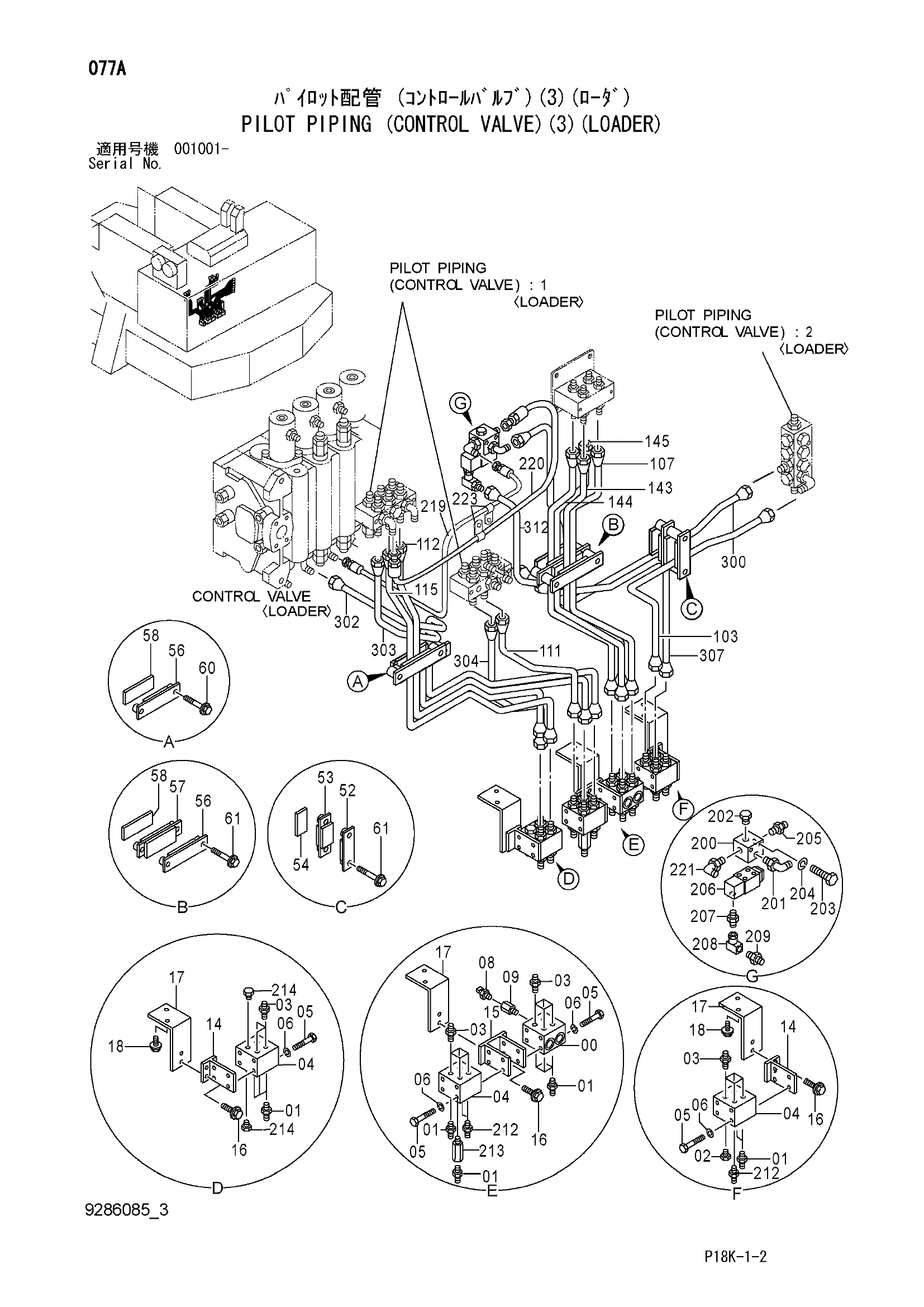

Заводская схема «Пилотные гидролинии (гидрораспределитель)(3)(погрузчик)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4254612 | Челночный клапан | 1 |
| 01 | A852133 | Адаптер | 10 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | A885003 | Пробка | 2 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4344020 | Адаптер | 15 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4642969 | Блок | 3 |
| 05 | J900890 | Болт | 16 |
| 06 | A590108 | Плоская шайба | 16 |
| 08 | 4436535 | Датчик давления | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4463140 | Адаптер | 1 |
| 09A | 4506408 | Уплотнительное кольцо | 1 |
| 14 | 9765819 | Кронштейн | 2 |
| 15 | 9765827 | Кронштейн | 1 |
| 16 | J271035 | Болт с шайбой | 6 |
| 16A | J901035 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | 9765817 | Кронштейн | 3 |
| 18 | J271045 | Болт с шайбой | 6 |
| 18A | J901045 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 52 | 9743907 | Хомут | 1 |
| 53 | 9748406 | Хомут | 1 |
| 54 | 4344542 | Резиновая прокладка | 1 |
| 56 | 9757372 | Хомут | 2 |
| 57 | 9757373 | Хомут | 1 |
| 58 | 4460794 | Резиновая прокладка | 2 |
| 60 | J271035 | Болт с шайбой | 2 |
| 60A | J901035 | Болт | 1 |
| 60B | J222010 | Шайба | 1 |
| 61 | J271060 | Болт с шайбой | 4 |
| 61A | J901060 | Болт | 1 |
| 61B | J222010 | Шайба | 1 |
| 103 | 4462200 | Трубка | 1 |
| 107 | 4462204 | Трубка | 1 |
| 111 | 4462207 | Трубка | 1 |
| 112 | 3093295 | Трубка | 1 |
| 115 | 3093296 | Трубка | 1 |
| 143 | 4634148 | Трубка | 1 |
| 144 | 4634149 | Трубка | 1 |
| 145 | 4634150 | Трубка | 1 |
| 200 | 2047258 | Коллектор | 1 |
| 201 | 4344046 | Угловой штуцер | 1 |
| 201A | 4509180 | Уплотнительное кольцо | 1 |
| 202 | A885003 | Пробка | 1 |
| 202A | 4509180 | Уплотнительное кольцо | 1 |
| 203 | J900880 | Болт | 2 |
| 204 | A590108 | Плоская шайба | 2 |
| 205 | A852133 | Адаптер | 1 |
| 205A | 4509180 | Уплотнительное кольцо | 1 |
| 206 | 4187562 | Клапан селектор | 1 |
| 207 | 4348363 | Адаптер | 1 |
| 208 | 4677823 | Унион S | 1 |
| 209 | 4344025 | Адаптер | 1 |
| 209A | 957366 | Уплотнительное кольцо | 1 |
| 212 | A852133 | Адаптер | 3 |
| 212A | 4509180 | Уплотнительное кольцо | 1 |
| 213 | 4261357 | Адаптер | 1 |
| 213A | 4509180 | Уплотнительное кольцо | 1 |
| 214 | A885003 | Пробка | 2 |
| 214A | 4509180 | Уплотнительное кольцо | 1 |
| 219 | 4474674 | Шланг | 1 |
| 220 | 4452737 | Шланг | 1 |
| 221 | A852333 | Угловой штуцер | 3 |
| 221A | 4509180 | Уплотнительное кольцо | 1 |
| 223 | 4190253 | Зажим | 2 |
| 300 | 3093938 | Трубка | 1 |
| 302 | 3093940 | Трубка | 1 |
| 303 | 3093941 | Трубка | 1 |
| 304 | 4466129 | Трубка | 1 |
| 307 | 4466131 | Трубка | 1 |
| 312 | 4677508 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
