Гидроцилиндр стрелы — HITACHI EX1900-6

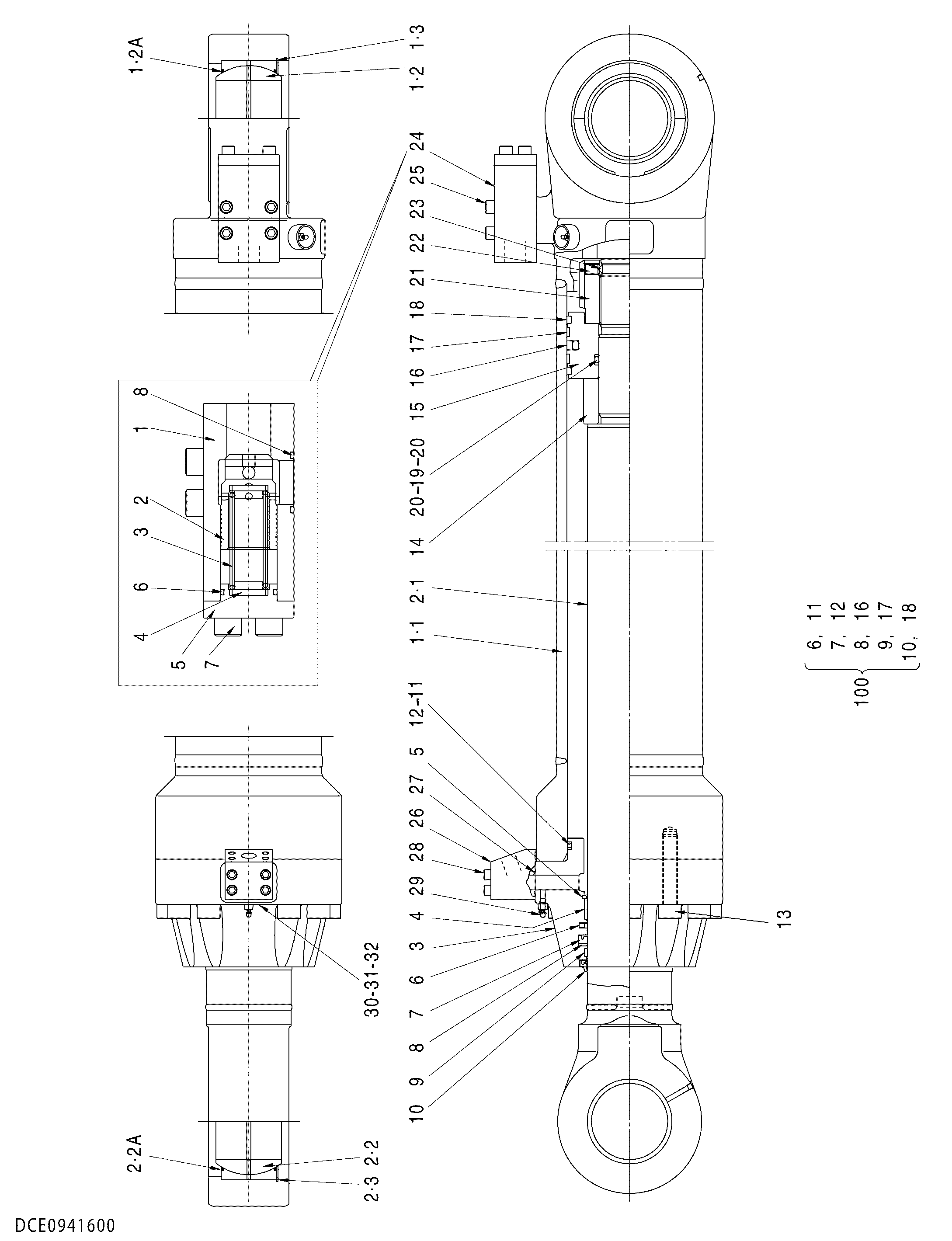

Заводская схема «Гидроцилиндр стрелы» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4630423 замена: YA00005330	Гидроцилиндр стрелы	1
	YA00005330	Гидроцилиндр стрелы	1
1	0941601	・Труба гидроцилиндра	1
1･1	0941602	・・Труба гидроцилиндра	1
1･2	0336306	・・Подшипник. спхерикал	1
1･2A	4295126	・・・Уплотнение	1
1･3	0336307	・・Кольцо ретаининг	1
2	0941603	・Шток поршня	1
2･1	0941604	・・Шток поршня	1
2･2A	4295126	・・・Уплотнение	1
2･3	0336307	・・Кольцо ретаининг	1
3	0858803	・Головка гидроцилиндра	1
4	0317304	・Втулка	1
5	0858804	・Кольцо ретаининг	1
6	0941605	・Кольцо уплотнение	1
7	0317307	・Манжета у-ринг	1
8	0317308	・Кольцо бакк-уп	1
9	0773202	・Кольцо скольжение	1
10	0773203	・Кольцо стеклоочиститель	1
11	0773204	・Уплотнительное кольцо	1
12	0773205	・Кольцо бакк-уп	1
13	0317311	・Болт разъём	17
14	0941606	・Амортизирующий подшипник	1
15	0773207	・Поршень	1
16	0317314	・Кольцо уплотнение	1
17	0773208	・Кольцо скольжение	2
18	0317316	・Кольцо скольжение	2
19	0317319	・Уплотнительное кольцо	1
20	0317320	・Кольцо бакк-уп	2
21	0705715	・Гайка	1
22	0705716	・Винт комплект	1
23	0436405	・Шарик стальной	1
24	0743105	・Клапан словретурн	1
24･1	0336310	・・Корпус	1
24･2	4617526	・・Клапан словретурн	1
24･3	0336312	・・Пружина	1
24･4	0336313	・・Направляющая пружины	2
24･5	0336314	・・Пробка	1
24･6	4123514	・・Уплотнительное кольцо	1
24･7	0336315	・・Болт разъём	4
24･8	0317224	・・Уплотнительное кольцо	1
25	0317604	・Болт разъём	4
26	0336309	・Соединение	1
27	4123444	・Уплотнительное кольцо	1
28	0242727	・Болт разъём	4
29	0643016	・Блеедер воздушный	2
30	0704805	・Пластина	3
31	0360703	・Болт	6
32	0360704	・Шайба пружина	6
100	4600221	・Комплект уплотнение	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
