Пилотные гидролинии (насос - гидрораспределитель) — HITACHI EX1900-6

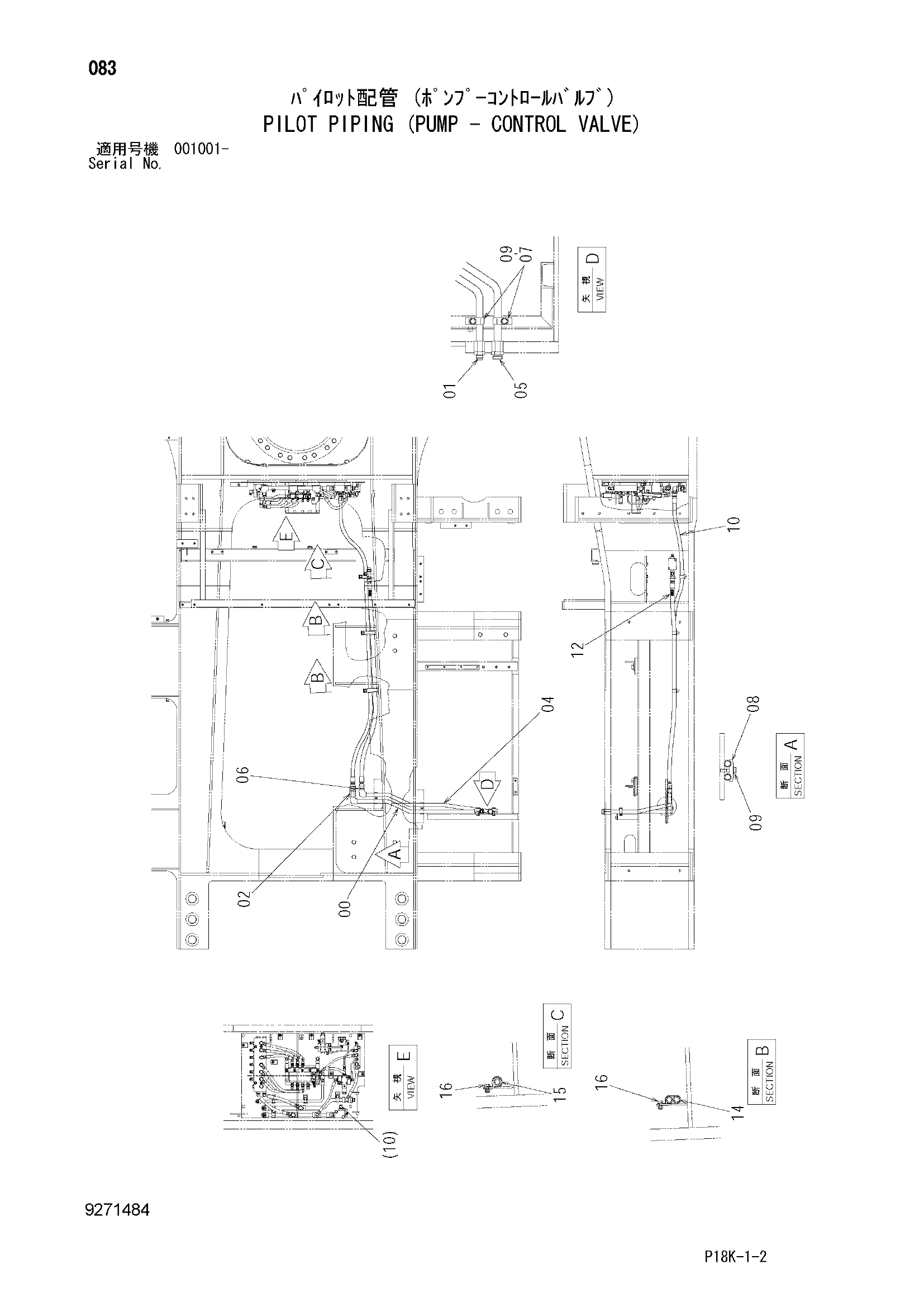

Заводская схема «Пилотные гидролинии (насос - гидрораспределитель)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8085001 | Трубка | 1 |
| 01 | A852166 | Адаптер | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | 4348000 | Обратный клапан | 1 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | 8085002 | Трубка | 1 |
| 05 | A853168 | Адаптер | 1 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | A852166 | Адаптер | 1 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 4053595 | Хомут трубки | 2 |
| 08 | 4053596 | Хомут трубки | 2 |
| 09 | J271255 | Болт с шайбой | 4 |
| 09A | J901255 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 10 | 4663407 | Шланг | 1 |
| 12 | 4663408 | Шланг | 1 |
| 14 | 4411911 | Зажим | 2 |
| 15 | 4192035 | Зажим | 1 |
| 16 | J271025 | Болт с шайбой | 3 |
| 16A | J901025 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
