Вентилятор привод — HITACHI EX1900-6

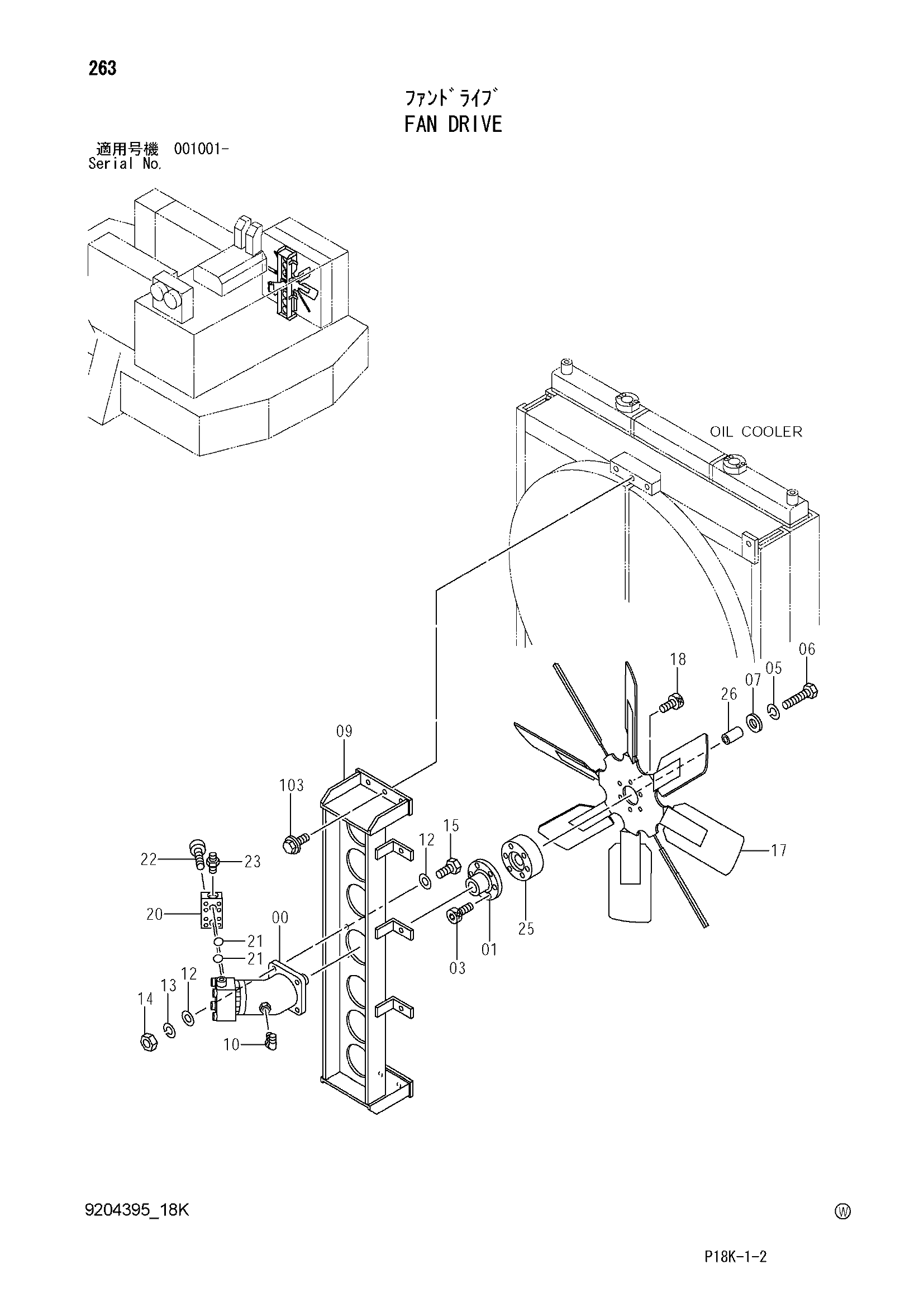

Заводская схема «Вентилятор привод» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4390592 | Гидромотор | 1 |
| 01 | 4396684 замена: 4671859 | Муфта | 1 |
| 01 | 4671859 | Муфта | 1 |
| 03 | M341240 | Болт с внутренним шестигранником | 6 |
| 05 | A590916 | Пружинная шайба | 1 |
| 06 | J901601 | Болт | 1 |
| 07 | J217085 | Шайба | 1 |
| 09 | 7052080 | Кронштейн | 1 |
| 10 | A852344 | Угловой штуцер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | A590116 | Плоская шайба | 8 |
| 13 | A590916 | Пружинная шайба | 4 |
| 14 | J950016 | Гайка | 4 |
| 15 | J901660 | Болт | 4 |
| 17 | 4455890 | Вентилятор | 1 |
| 18 | M341240 | Болт с внутренним шестигранником | 6 |
| 20 | 3082505 | Блок | 1 |
| 21 | 4292382 | Уплотнительное кольцо | 2 |
| 22 | M341271 | Болт с внутренним шестигранником | 8 |
| 23 | A852166 | Адаптер | 2 |
| 23A | 4506424 | Уплотнительное кольцо | 1 |
| 25 | 4431706 | Муфта | 1 |
| 26 | 4431646 | Проставка | 1 |
| 103 | J271235 | Болт с шайбой | 6 |
| 103A | J901235 | Болт | 1 |
| 103B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
