Гидроцилиндр рукояти — HITACHI EX1900-6

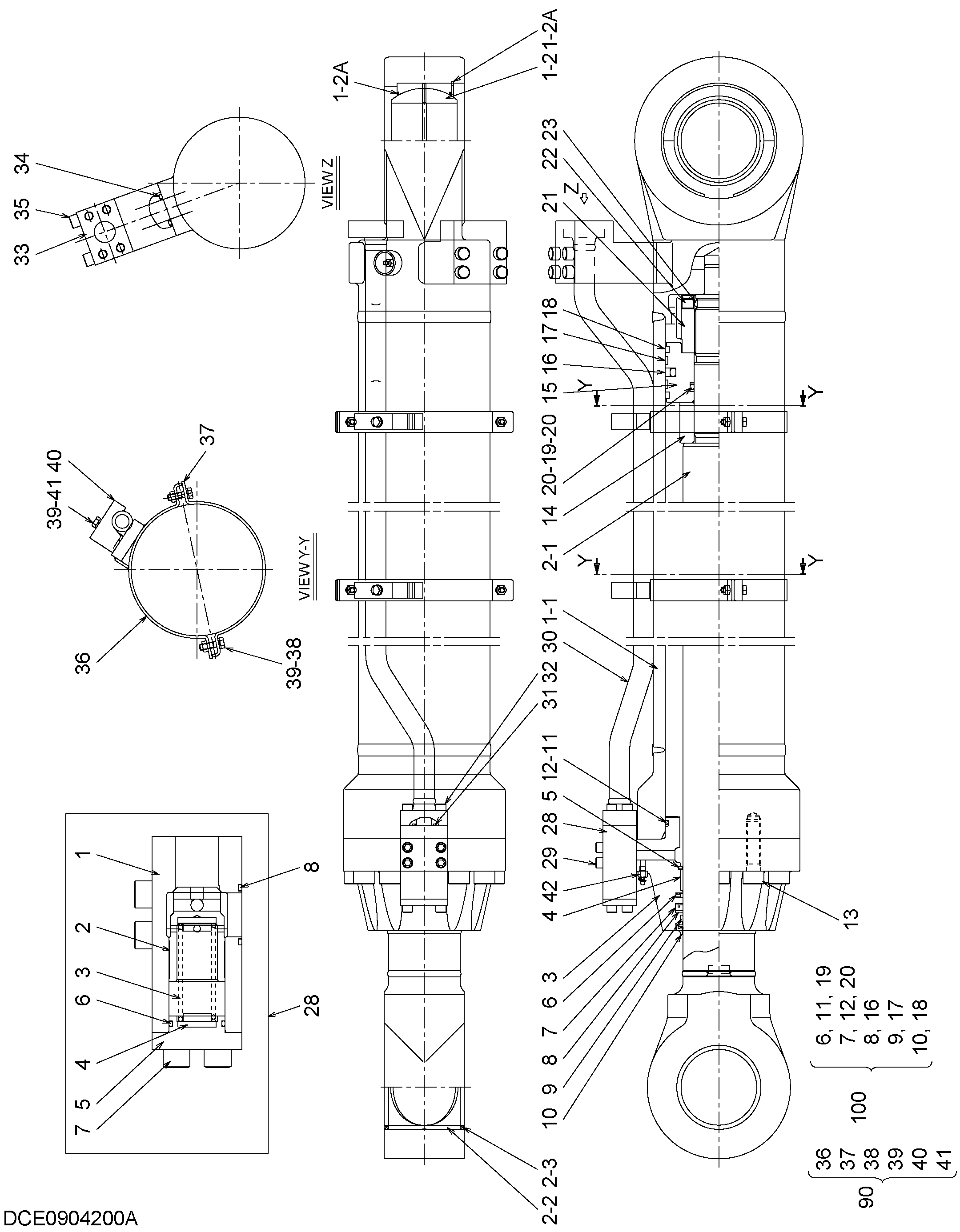

Заводская схема «Гидроцилиндр рукояти» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4613001	Гидроцилиндр рукояти	1
1･1	0904201	Труба гидроцилиндра	1
1･2	0336306	Подшипник. спхерикал	1
1･2A	4295126	Уплотнение	2
1･3	0336307	Стопорное кольцо	1
2･1	0904202	Шток поршня	1
2･2	0834505	Втулка пальца	1
2･3	4392354	Пылезащитное уплотнение	2
3	0874501	Кйл.хеад	1
4	4392642	Втулка	1
5	0834507	Стопорное кольцо	1
6	0964204	Уплотнительное кольцо	1
7	0964206	U-образная манжета	1
8	0257527	Опорное кольцо	1
9	0706903	Направляющее кольцо	1
10	0964207	Грязесъёмное кольцо	1
11	A811240	Уплотнительное кольцо	1
12	0411111	Опорное кольцо	1
13	0257511	Болт с внутренним шестигранником	10
14	0339705	Амортизирующий подшипник	1
15	0834509	Поршень	1
16	4199560	Уплотнительное кольцо	1
17	0706705	Направляющее кольцо	2
18	4199809	Кольцо	2
19	4058180	Уплотнительное кольцо	1
20	0339711	Опорное кольцо	2
21	0834510	Гайка	1
22	0400215	Установочный винт	1
23	0400216	Стальной шарик	1
28	1120706	Клапан замедленного возврата	1
28･1	0242723	Корпус клапан	1
28･2	0411112	Клапан замедленного возврата	1
28･3	4153721	Пружина	1
28･4	4094938	Направляющая пружины	2
28･5	4094939	Пробка	1
28･6	A811045	Уплотнительное кольцо	1
28･7	0242725	Болт с внутренним шестигранником	4
28･8	4607900	Уплотнительное кольцо	1
29	M341600	Болт с внутренним шестигранником	4
30	0904203	Трубка	1
31	4069900	Уплотнительное кольцо	1
32	4104495	Болт с внутренним шестигранником	4
33	0339714	Соединение	1
34	4113161	Уплотнительное кольцо	1
35	0339715	Болт с внутренним шестигранником	4
36	0411107	Лента	2
37	0456003	Лента	2
38	0379919	Болт	4
39	A590914	Пружинная шайба	6
40	0379917	Хомут трубки	2
41	0379918	Болт	2
42	0643016	Воздушный клапан	2
90	4289451	Лента в сборе	2
100	4660672	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
