Рукоять детали (рукоять 4.0m) — HITACHI EX1900-6

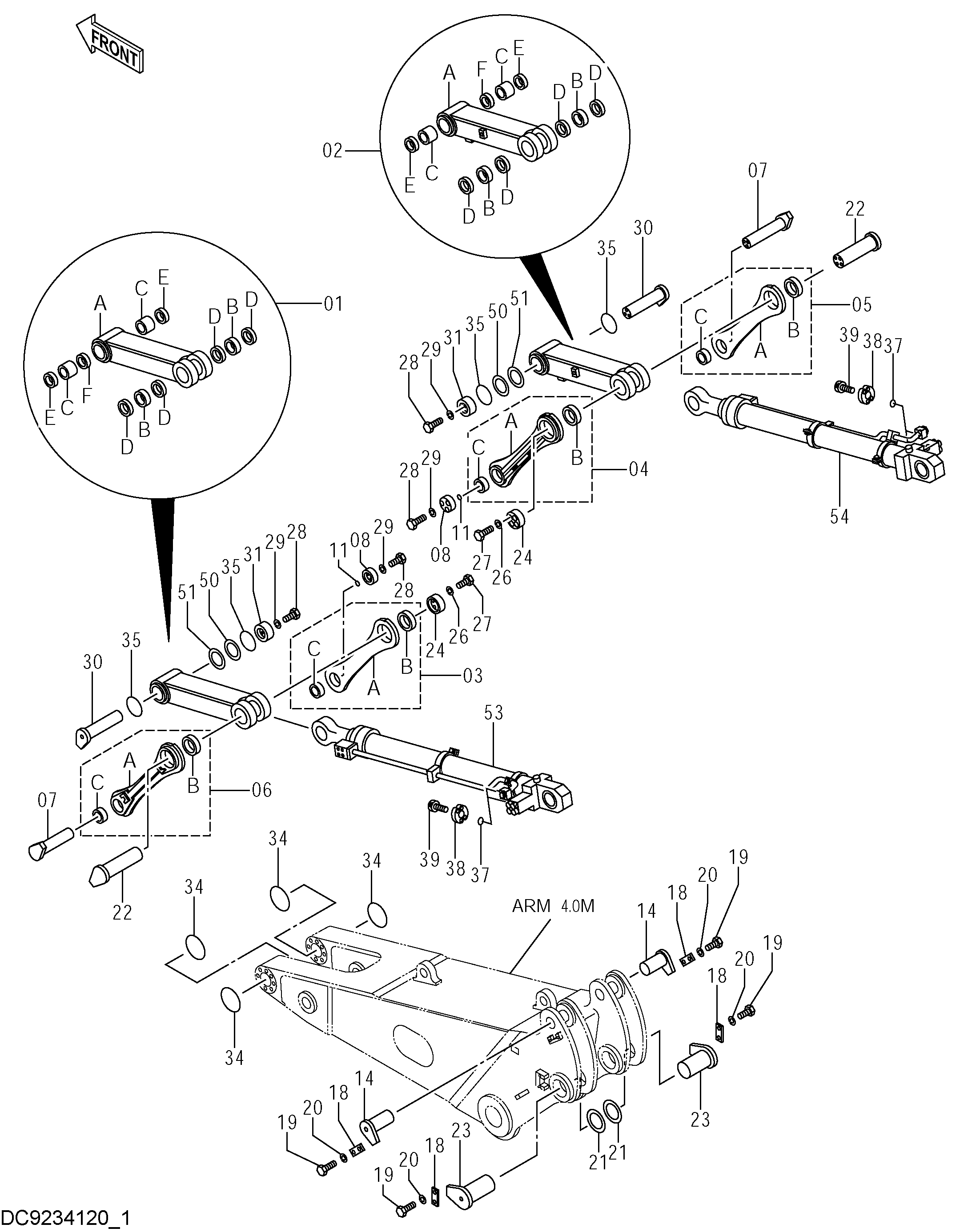

Заводская схема «Рукоять детали (рукоять 4.0m)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9202450 | Тяга | 1 |
| 01A | 7040546 | Тяга | 1 |
| 01B | 4198312 | Втулка | 2 |
| 01C | 4098101 | Втулка | 2 |
| 01D | 4129736 | Пылезащитное уплотнение | 4 |
| 01E | 4112238 | Пылезащитное уплотнение | 2 |
| 01F | 4456146 | Проставка | 1 |
| 02 | 9204393 | Тяга | 1 |
| 02A | 7040839 | Тяга | 1 |
| 02B | 4198312 | Втулка | 2 |
| 02C | 4098101 | Втулка | 2 |
| 02D | 4129736 | Пылезащитное уплотнение | 4 |
| 02E | 4112238 | Пылезащитное уплотнение | 2 |
| 02F | 4456146 | Проставка | 1 |
| 03 | 9202429 | Тяга | 1 |
| 03A | 8084434 | Тяга | 1 |
| 03B | 4136526 | Втулка | 1 |
| 03C | 4319916 | Втулка | 1 |
| 04 | 9202430 | Тяга | 1 |
| 04A | 8084435 | Тяга | 1 |
| 04B | 4136526 | Втулка | 1 |
| 04C | 4319916 | Втулка | 1 |
| 05 | 9202431 | Тяга | 1 |
| 05A | 8084436 | Тяга | 1 |
| 05B | 4136526 | Втулка | 1 |
| 05C | 4319916 | Втулка | 1 |
| 06 | 9202432 | Тяга | 1 |
| 06A | 8084437 | Тяга | 1 |
| 06B | 4136526 | Втулка | 1 |
| 06C | 4319916 | Втулка | 1 |
| 07 | 8084178 | Палец | 2 |
| 08 | 4454910 | Ограничитель | 2 |
| 11 | 4506420 | Уплотнительное кольцо | 2 |
| 14 | 8037617 | Палец | 2 |
| 18 | 4179432 | Пластина | 4 |
| 19 | J912045 | Болт | 8 |
| 20 | A590920 | Пружинная шайба | 8 |
| 21 | 4459719 | Пластина | 2 |
| 22 | 8057181 | Палец | 2 |
| 23 | 8085339 | Палец | 2 |
| 24 | 4454912 | Ограничитель | 2 |
| 26 | A590920 | Пружинная шайба | 8 |
| 27 | J912060 | Болт | 8 |
| 28 | J901645 | Болт | 12 |
| 29 | A590916 | Пружинная шайба | 12 |
| 30 | 8084168 | Палец | 2 |
| 31 | 4393382 | Ограничитель | 2 |
| 34 | 4487592 | Уплотнительное кольцо | 4 |
| 35 | 4487685 | Уплотнительное кольцо | 4 |
| 37 | 4510169 | Уплотнительное кольцо | 4 |
| 38 | 4075854 | Разъёмный фланец | 8 |
| 39 | M341650 | Болт с внутренним шестигранником | 16 |
| 50 | 4199997 | Регулировочная шайба | 2 |
| 51 | 4199998 | Регулировочная шайба | 2 |
| 53 | 4478057 | Гидроцилиндр ковша | 1 |
| 54 | 4478058 | Гидроцилиндр ковша | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
