Пилотные гидролинии (гидрораспределитель)(нижний)(экскаватор) — HITACHI EX1900-6

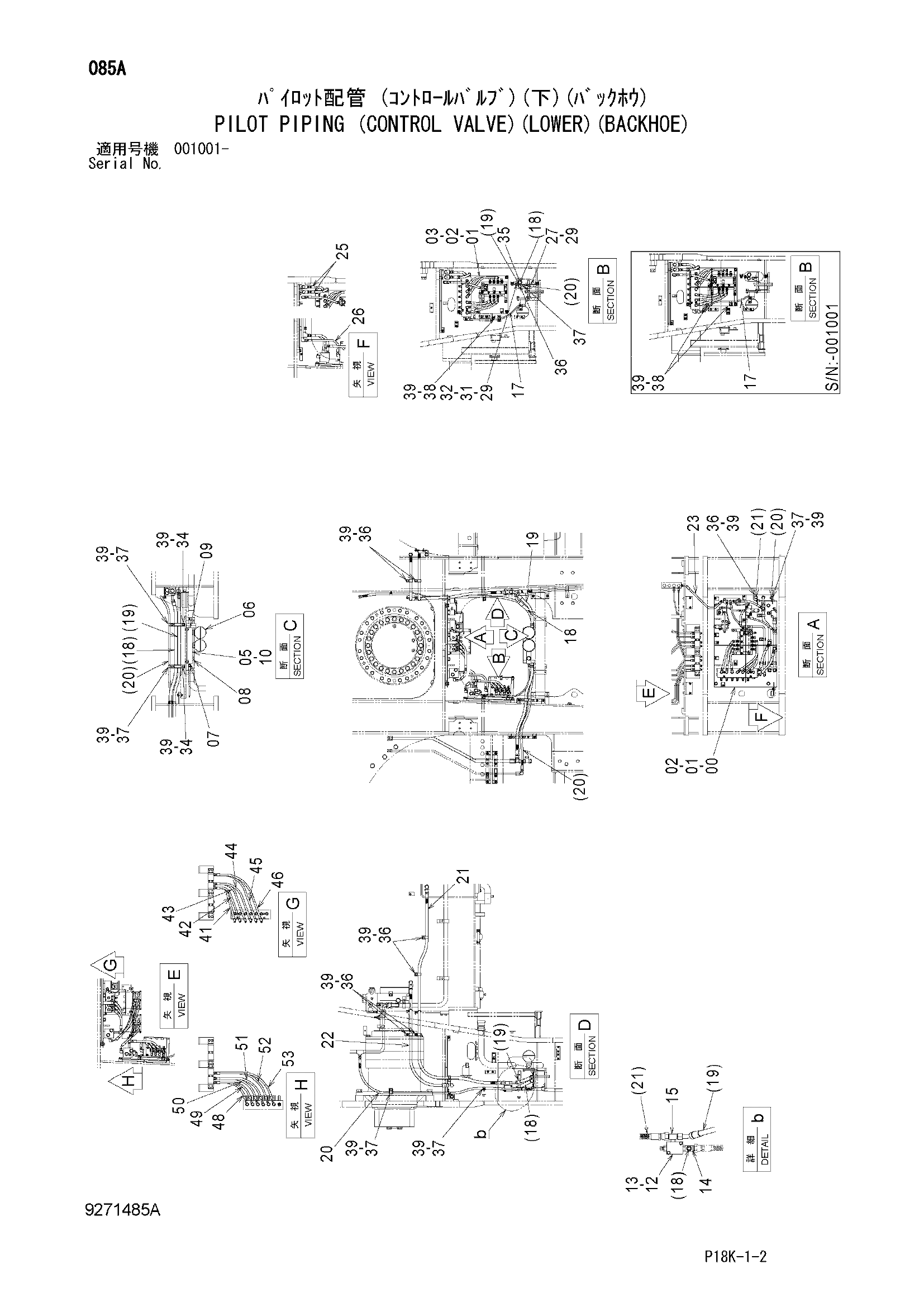

Заводская схема «Пилотные гидролинии (гидрораспределитель)(нижний)(экскаватор)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J901630 | Болт | 8 |
| 03 | J222016 | Шайба | 8 |
| 05 | 8038506 | Блок | 1 |
| 06 | 4200387 | Гидроаккумулятор | 2 |
| 06A | 955656 | Уплотнительное кольцо | 1 |
| 07 | A852132 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A885006 | Пробка | 1 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | A885003 | Пробка | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | J271035 | Болт с шайбой | 4 |
| 10A | J901035 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | 4348178 | Предохранительный клапан | 1 |
| 13 | J260860 | Болт с шайбой | 2 |
| 13A | J900860 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
| 14 | 4347750 | Тройник | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4346016 | Тройник | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4618454 | Шланг | 1 |
| 17 | 4451132 | Шланг | 1 |
| 18 | 4663409 | Шланг | 1 |
| 19 | 4601429 | Шланг | 1 |
| 20 | 4305144 | Шланг | 1 |
| 21 | 4397330 | Шланг | 1 |
| 22 | 4417670 | Шланг | 1 |
| 23 | 4218450 | Шланг | 1 |
| 25 | 4426832 | Шланг | 2 |
| 26 | 4613763 | Шланг | 1 |
| 27 | 9767522 | Пластина | 2 |
| 29 | J271025 | Болт с шайбой | 8 |
| 29A | J901025 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 31 | A590110 | Плоская шайба | 2 |
| 32 | J950010 | Гайка | 2 |
| 34 | 4192034 | Зажим | 2 |
| 35 | 4190264 | Зажим | 2 |
| 36 | 4192035 | Зажим | 9 |
| 37 | 4190273 | Зажим | 7 |
| 38 | 4190272 | Зажим | 2 |
| 38 | 4190272 | Зажим | 1 |
| 39 | J271020 | Болт с шайбой | 16 |
| 39A | J901020 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 39 | J271020 | Болт с шайбой | 15 |
| 39A | J901020 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 41 | 4663412 | Шланг | 1 |
| 42 | 4663413 | Шланг | 1 |
| 43 | 4663415 | Шланг | 1 |
| 44 | 4663416 | Шланг | 1 |
| 45 | 4663417 | Шланг | 1 |
| 46 | 4663418 | Шланг | 1 |
| 48 | 4663419 | Шланг | 1 |
| 49 | 4663420 | Шланг | 1 |
| 50 | 4663421 | Шланг | 1 |
| 51 | 4663423 | Шланг | 1 |
| 52 | 4663424 | Шланг | 1 |
| 53 | 4663425 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
