Двигатель отопитель — HITACHI EX1900-6

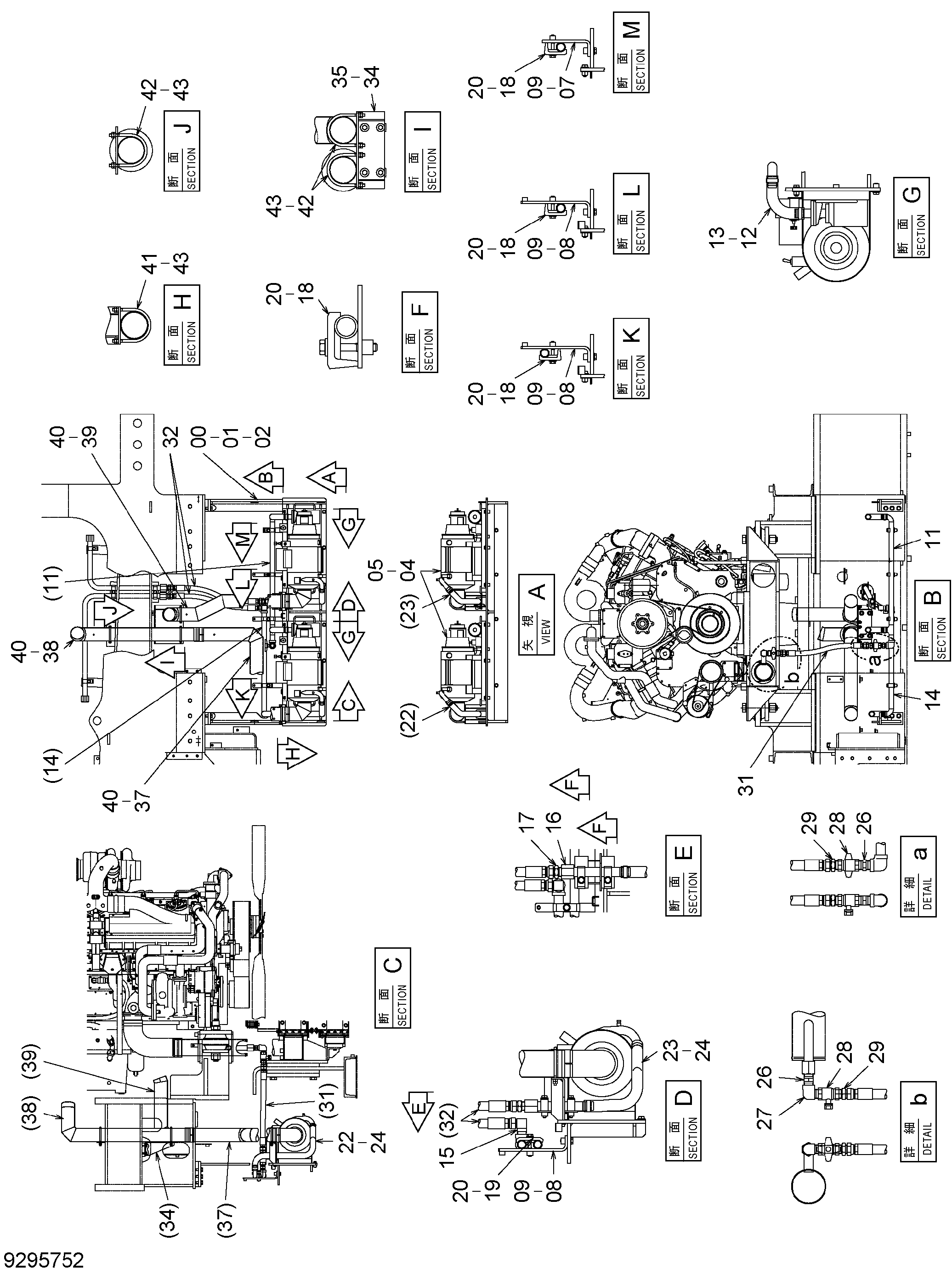

Заводская схема «Двигатель отопитель» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6026768 | Опора | 1 |
| 01 | J921640 | Болт | 6 |
| 02 | J222016 | Шайба | 6 |
| 04 | 4404575 | Отопитель | 2 |
| 05 | J271235 | Болт с шайбой | 10 |
| 05A | J901235 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 07 | 9766282 | Кронштейн | 1 |
| 08 | 9770005 | Кронштейн | 3 |
| 09 | J271240 | Болт с шайбой | 4 |
| 09A | J901240 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 11 | 9769998 | Трубка водяной | 1 |
| 12 | 4656299 | Водяной шланг | 2 |
| 13 | 4011675 | Хомут шланга | 4 |
| 14 | 9769997 | Трубка водяной | 1 |
| 15 | 94-1405 | Угловой штуцер | 1 |
| 16 | 9769999 | Трубка водяной | 1 |
| 17 | 94-1305 | Адаптер | 1 |
| 18 | 4053598 | Хомут трубки | 5 |
| 19 | 4053599 | Хомут трубки | 1 |
| 20 | J271275 | Болт с шайбой | 6 |
| 20A | J901275 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 22 | 4656298 | Водяной шланг | 1 |
| 23 | 4689780 | Водяной шланг | 1 |
| 24 | 4011675 | Хомут шланга | 4 |
| 26 | 94-1705 | Адаптер | 2 |
| 27 | 94-0634 | Угловой штуцер | 1 |
| 28 | 4345526 | Шаровой клапан | 2 |
| 29 | 94-1305 | Адаптер | 2 |
| 31 | 4691304 | Шланг | 1 |
| 32 | 4631461 | Шланг | 2 |
| 34 | 8114994 | Кронштейн | 1 |
| 35 | J281025 | Болт с шайбой | 4 |
| 35A | J901025 | Болт | 1 |
| 35B | 4486055 | Шайба | 1 |
| 37 | 8114922 | Глушитель | 1 |
| 38 | 8114920 | Глушитель | 1 |
| 39 | 8114921 | Глушитель | 1 |
| 40 | 4263766 | Хомут шланга | 3 |
| 41 | 4656262 | U-образный болт | 2 |
| 42 | 4404553 | U-образный болт | 3 |
| 43 | J950010 | Гайка | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
