Ступень (2) — HITACHI EX1900-6

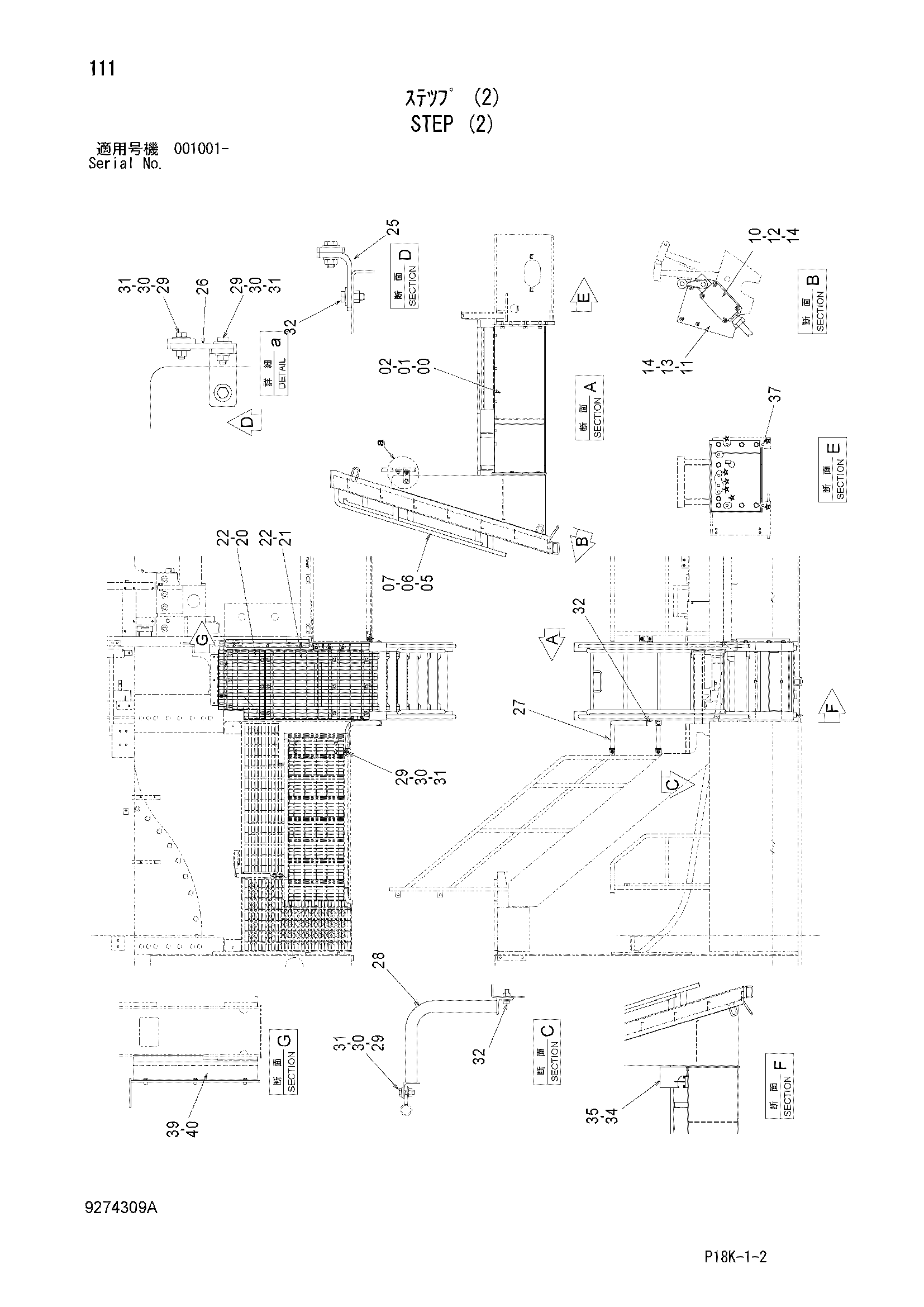

Заводская схема «Ступень (2)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7052291 | Кронштейн | 1 |
| 01 | J932250 | Болт | 8 |
| 02 | 4089822 | Шайба | 8 |
| 05 | 4674409 | Лестница | 1 |
| 06 | J931650 | Болт | 6 |
| 07 | A590116 | Плоская шайба | 6 |
| 10 | 4283800 | Выключатель концевой | 1 |
| 11 | 4203938 | Пластина | 1 |
| 12 | M430435 | Винт | 4 |
| 13 | M430416 | Винт | 3 |
| 14 | A590904 | Пружинная шайба | 7 |
| 20 | 8108355 | Ступень | 1 |
| 21 | 7053354 | Ступень | 1 |
| 22 | J281030 | Болт с шайбой | 15 |
| 22A | J901030 | Болт | 1 |
| 22B | 4486055 | Шайба | 1 |
| 25 | 4666820 | Пластина | 1 |
| 26 | 4666821 | Пластина | 1 |
| 27 | 8108374 | Трубка | 1 |
| 28 | 8108375 | Трубка | 1 |
| 29 | J281240 | Болт с шайбой | 4 |
| 29A | J901240 | Болт | 1 |
| 29B | 4249324 | Шайба | 1 |
| 30 | 4249324 | Шайба | 4 |
| 31 | J950012 | Гайка | 4 |
| 32 | J281235 | Болт с шайбой | 3 |
| 32A | J901235 | Болт | 1 |
| 32B | 4249324 | Шайба | 1 |
| 34 | 9768376 | Кронштейн | 1 |
| 35 | J271025 | Болт с шайбой | 2 |
| 35A | J901025 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 37 | 431578 | Пробка | 8 |
| 39 | 8110815 | Крышка | 1 |
| 40 | J271030 | Болт с шайбой | 3 |
| 40A | J901030 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
