Механизм натяжения гидроцилиндр — HITACHI EX1900-6

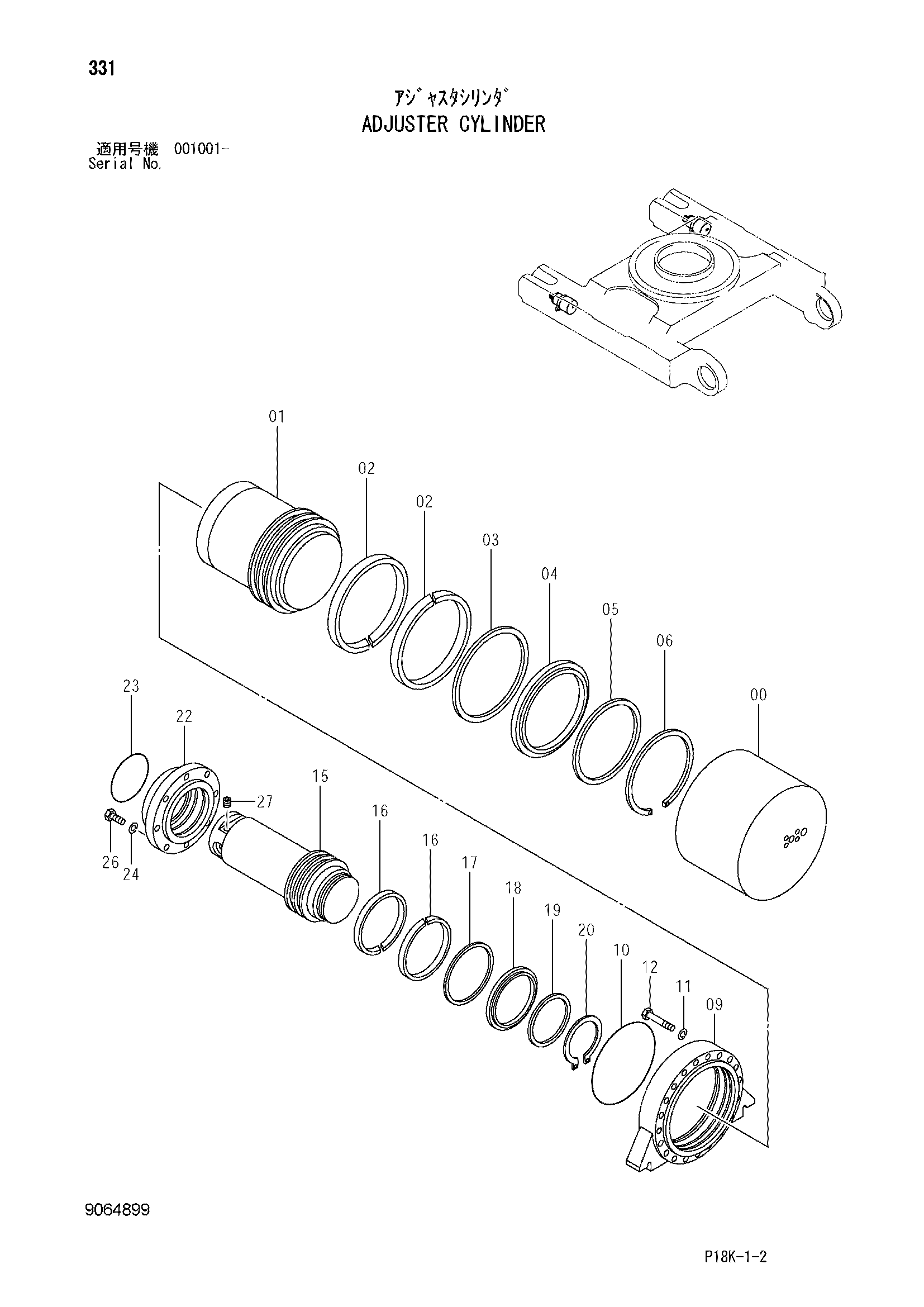

Заводская схема «Механизм натяжения гидроцилиндр» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9231403 | Механизм натяжения гидроцилиндр (правый) | 1 | |
| 9230795 | Механизм натяжения гидроцилиндр (левый) | 1 | |
| 00 | 2022047 | Гидроцилиндр | 1 |
| 01 | 2021312 | Гидроцилиндр. B | 1 |
| 02 | 4175264 | Износостойкое кольцо | 2 |
| 03 | 4175285 | Опорное кольцо | 1 |
| 04 | 4175266 | U-образная манжета | 1 |
| 05 | 4175268 | Пластина | 1 |
| 06 | 4174566 | Стопорное кольцо | 1 |
| 09 | 2021914 | Фланец | 1 |
| 10 | 4140496 | Уплотнительное кольцо | 1 |
| 11 | A590920 | Пружинная шайба | 20 |
| 12 | J932003 | Болт | 20 |
| 15 | 2021311 | Шток поршня | 1 |
| 16 | 4175265 | Износостойкое кольцо | 2 |
| 17 | 4175284 | Опорное кольцо | 1 |
| 18 | 4175267 | U-образная манжета | 1 |
| 19 | 4175269 | Пластина | 1 |
| 20 | 4070854 | Стопорное кольцо | 1 |
| 22 | 3032656 | Фланец | 1 |
| 23 | A811155 | Уплотнительное кольцо | 1 |
| 24 | A590918 | Пружинная шайба | 8 |
| 26 | J931860 | Болт | 8 |
| 27 | 94-2011 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
