Пилотный панель (2)(погрузчик) — HITACHI EX1900-6

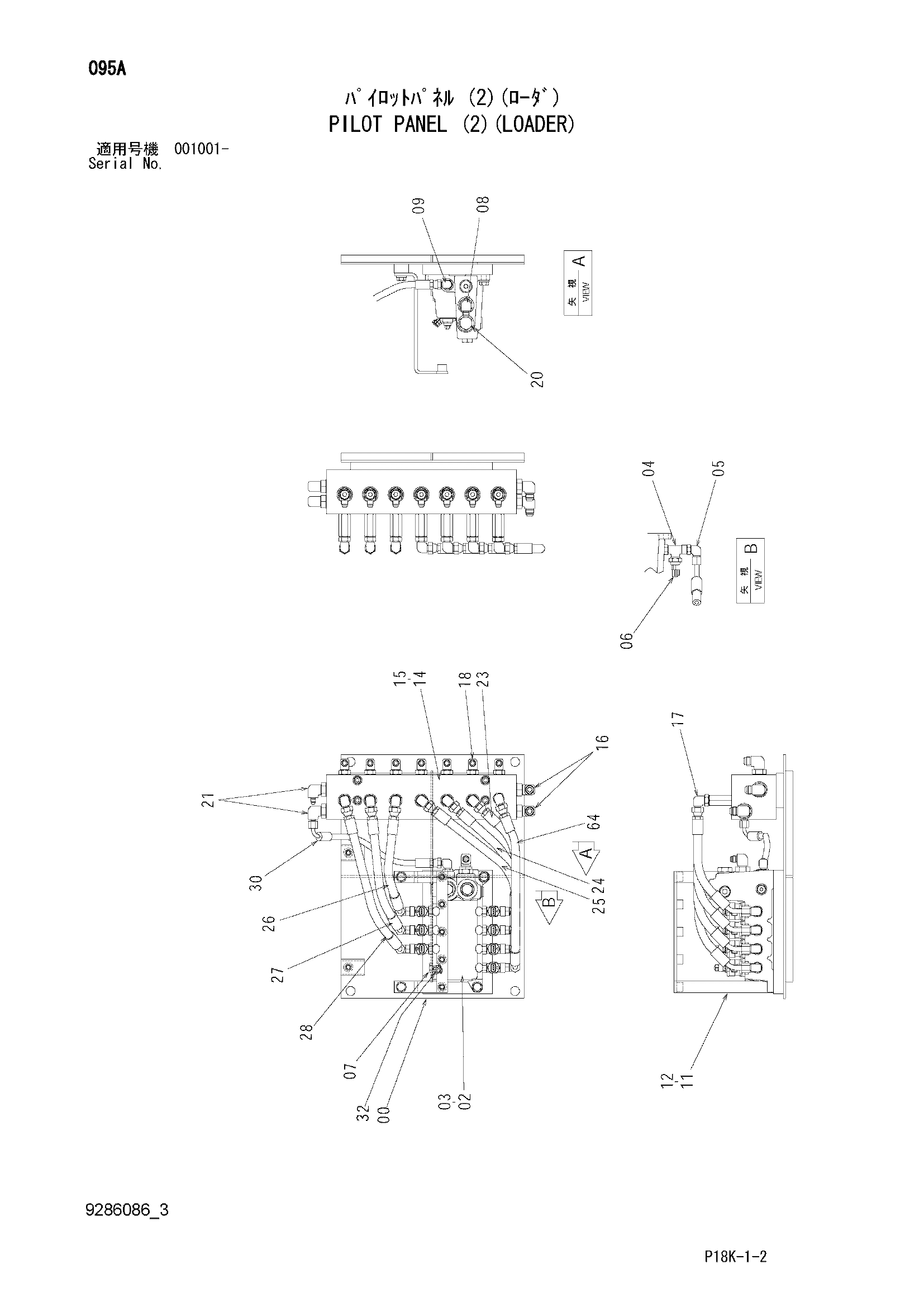

Заводская схема «Пилотный панель (2)(погрузчик)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8107580 | Панель | 1 |
| 02 | 9242460 замена: 9305228 | Электромагнитный клапан | 1 |
| 02 | 9305228 | Электромагнитный клапан | 1 |
| 03 | J271035 | Болт с шайбой | 4 |
| 03A | J901035 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 4454002 | Тройник | 7 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852323 | Угловой штуцер | 7 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4436535 | Датчик давления | 7 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A885002 | Пробка | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852343 | Угловой штуцер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | A852322 | Угловой штуцер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 8103357 | Кронштейн | 1 |
| 12 | J271025 | Болт с шайбой | 2 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 14 | 4624080 | Клапан | 1 |
| 15 | M341000 | Болт с внутренним шестигранником | 4 |
| 16 | A852344 | Угловой штуцер | 2 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | A852333 | Угловой штуцер | 7 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | A852343 | Угловой штуцер | 7 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | A885004 | Пробка | 1 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4303816 | Угловой штуцер | 2 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 4642717 | Шланг | 1 |
| 24 | 4642718 | Шланг | 1 |
| 25 | 4436264 | Шланг | 1 |
| 26 | 4645529 | Шланг | 1 |
| 27 | 4642719 | Шланг | 1 |
| 28 | 4642720 | Шланг | 1 |
| 30 | 4442325 | Шланг | 1 |
| 32 | 4677463 | Пробка | 1 |
| 64 | 4605368 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
