Гидроцилиндр. разгрузка (погрузчик) — HITACHI EX1900-6

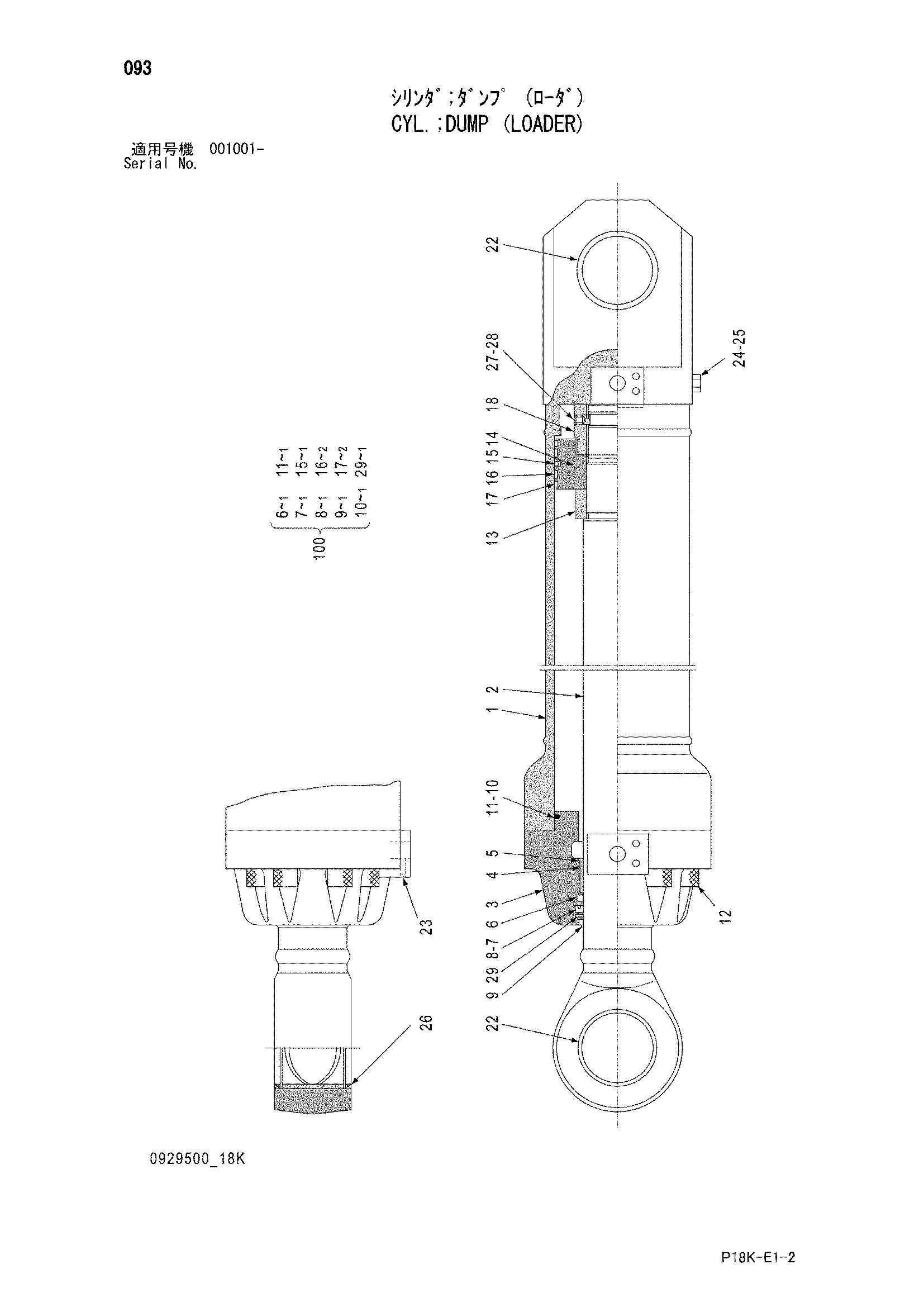

Заводская схема «Гидроцилиндр. разгрузка (погрузчик)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4483059 | Гидроцилиндр. разгрузка | 1 | |
| 1 | 0336801 | Труба гидроцилиндра | 1 |
| 2 | 0443901 | Шток поршня | 1 |
| 3 | 0929501 | Головка гидроцилиндра | 1 |
| 4 | 0482706 | Втулка | 1 |
| 5 | 0161503 | Стопорное кольцо | 1 |
| 6 | 0929502 | Уплотнительное кольцо | 1 |
| 7 | 0917112 | U-образная манжета | 1 |
| 8 | 0237309 | Опорное кольцо | 1 |
| 9 | 0929503 | Грязесъёмное кольцо | 1 |
| 10 | A811180 | Уплотнительное кольцо | 1 |
| 11 | 0242507 | Опорное кольцо | 1 |
| 12 | 4104472 | Болт с внутренним шестигранником | 8 |
| 13 | 4306280 | Амортизирующий подшипник | 1 |
| 14 | 0929504 | Поршень | 1 |
| 15 | 0242510 | Кольцо уплотнение в сборе | 1 |
| 16 | 0420307 | Кольцо | 2 |
| 17 | 0242512 | Кольцо | 2 |
| 18 | 0443902 | Гайка | 1 |
| 22 | 0336809 | Втулка пальца | 2 |
| 23 | 94-2011 | Пробка | 1 |
| 24 | 0242508 | Пробка | 1 |
| 25 | 4506418 | Уплотнительное кольцо | 1 |
| 26 | 4085479 | Уплотнение | 4 |
| 27 | 0353012 | Установочный винт | 1 |
| 28 | 0353011 | Стальной шарик | 1 |
| 29 | 4305024 | Направляющее кольцо | 1 |
| 100 | 4660154 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
