Быстрый заправка трубопроводы (S/D, смазка, топливный, коолант, P/T, хйдраулик-оил, енгине-оил) — HITACHI EX1900-6

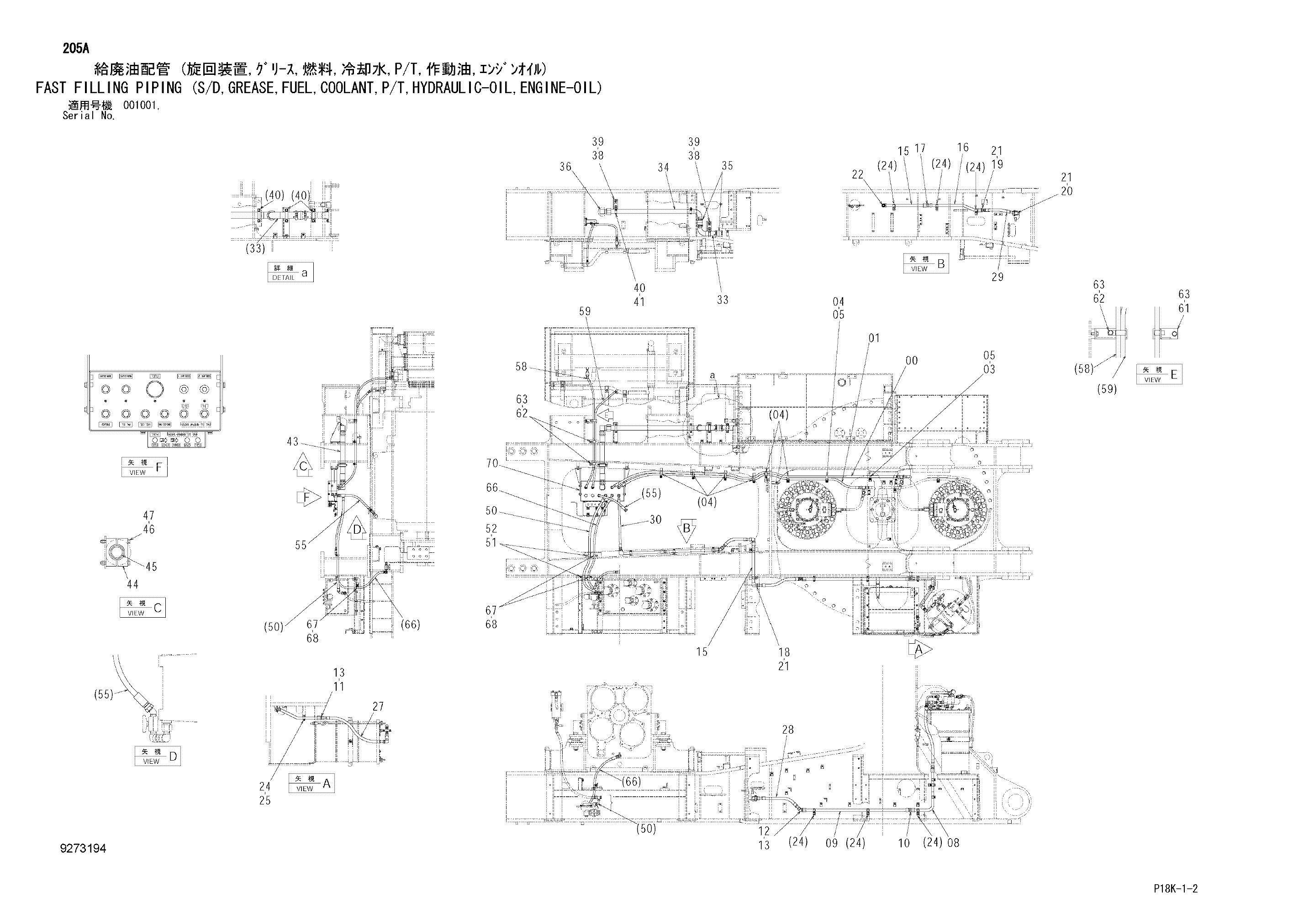

Заводская схема «Быстрый заправка трубопроводы (S/D, смазка, топливный, коолант, P/T, хйдраулик-оил, енгине-оил)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4665744 | Шланг | 1 |
| 01 | 4665745 | Шланг | 1 |
| 03 | 4192035 | Зажим | 1 |
| 04 | 4411911 | Зажим | 7 |
| 05 | J271025 | Болт с шайбой | 8 |
| 05A | J901025 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 08 | 9767344 | Трубка | 1 |
| 09 | 9767345 | Трубка | 1 |
| 10 | 4042034 | Адаптер | 1 |
| 10A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | A853188 | Адаптер | 1 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | A853288 | Угловой штуцер | 1 |
| 12A | 4506429 | Уплотнительное кольцо | 1 |
| 13 | 4187328 | Уплотнительное кольцо | 2 |
| 15 | 9767346 | Трубка | 2 |
| 16 | 9767347 | Трубка | 1 |
| 17 | 4042034 | Адаптер | 1 |
| 17A | 4506429 | Уплотнительное кольцо | 1 |
| 18 | A853188 | Адаптер | 1 |
| 18A | 4506429 | Уплотнительное кольцо | 1 |
| 19 | A853288 | Угловой штуцер | 1 |
| 19A | 4506429 | Уплотнительное кольцо | 1 |
| 20 | A853388 | Угловой штуцер | 1 |
| 20A | 4506429 | Уплотнительное кольцо | 1 |
| 21 | 4187328 | Уплотнительное кольцо | 3 |
| 22 | 4353111 | Адаптер | 1 |
| 22A | 4506429 | Уплотнительное кольцо | 1 |
| 24 | 4053598 | Хомут трубки | 9 |
| 25 | J271270 | Болт с шайбой | 9 |
| 25A | J901270 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 27 | 4242430 | Шланг | 1 |
| 28 | 4665746 | Шланг | 1 |
| 29 | 4637841 | Шланг | 1 |
| 30 | 4665747 | Шланг | 1 |
| 33 | 9767348 | Трубка | 1 |
| 34 | 9767349 | Трубка | 1 |
| 35 | 4067833 | Муфта | 2 |
| 35A | 4196261 | Уплотнение кольцо | 2 |
| 36 | 94-1408 | Угловой штуцер | 1 |
| 38 | 9767352 | Кронштейн | 2 |
| 39 | J281225 | Болт с шайбой | 4 |
| 39A | J901225 | Болт | 1 |
| 39B | 4249324 | Шайба | 1 |
| 40 | 4053865 | Хомут трубки | 4 |
| 41 | J271030 | Болт с шайбой | 8 |
| 41A | J901030 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
| 43 | 4665750 | Шланг | 1 |
| 44 | 4186032 | Хомут | 1 |
| 45 | 4186033 | Втулка | 1 |
| 46 | J901006 | Болт | 2 |
| 47 | J222010 | Шайба | 2 |
| 50 | 4665751 | Шланг | 1 |
| 51 | 4192035 | Зажим | 2 |
| 52 | J271020 | Болт с шайбой | 2 |
| 52A | J901020 | Болт | 1 |
| 52B | J222010 | Шайба | 1 |
| 55 | 4486924 | Шланг | 1 |
| 58 | 4665752 | Шланг | 1 |
| 59 | 4352147 | Шланг | 1 |
| 61 | 9767353 | Кронштейн | 1 |
| 62 | 4190266 | Зажим | 3 |
| 63 | J271025 | Болт с шайбой | 5 |
| 63A | J901025 | Болт | 1 |
| 63B | J222010 | Шайба | 1 |
| 66 | 4665753 | Шланг | 1 |
| 67 | 4190263 | Зажим | 3 |
| 68 | J271020 | Болт с шайбой | 3 |
| 68A | J901020 | Болт | 1 |
| 68B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
