Трансмиссия (ход) — HITACHI EX1900-6

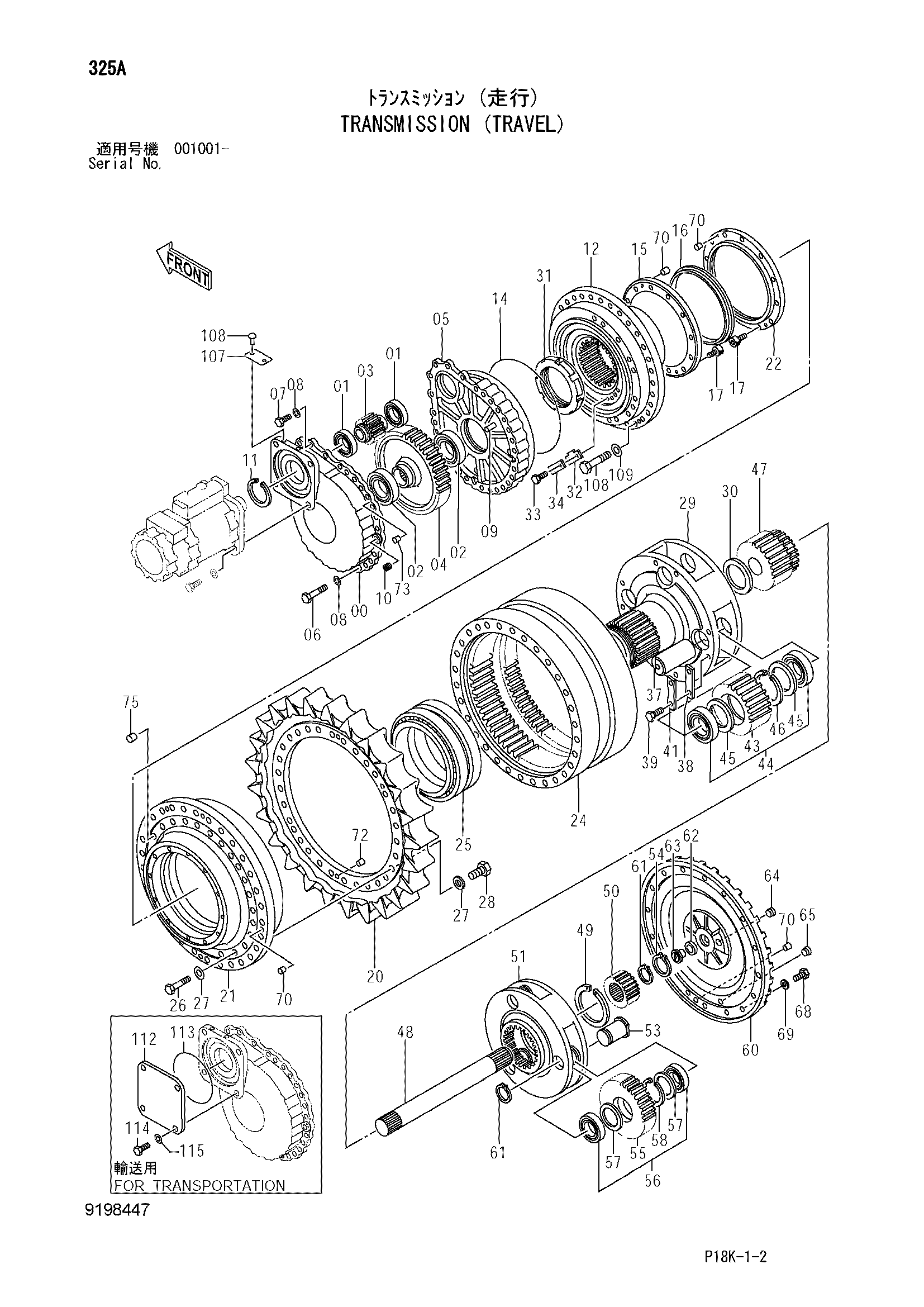

Заводская схема «Трансмиссия (ход)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9198448 замена: 9239165 | Трансмиссия (ход) | 2 | |
| 9239165 | Трансмиссия (ход) | 2 | |
| 00 | 1009544 | Крышка | 1 |
| 01 | 4180354 | Роликовый подшипник | 2 |
| 02 | 4180355 | Шариковый подшипник | 2 |
| 03 | 3033638 | Шестерня | 1 |
| 04 | 3033639 | Шестерня | 1 |
| 05 | 1009545 | Корпус | 1 |
| 06 | J932214 | Болт | 16 |
| 07 | J912260 | Болт | 10 |
| 08 | A590922 | Пружинная шайба | 26 |
| 09 | J402050 | Установочный штифт | 2 |
| 10 | 94-2014 | Пробка | 2 |
| 11 | 4094325 | Стопорное кольцо | 1 |
| 12 | 1020824 | Шпиндель | 1 |
| 14 | 4178057 | Уплотнительное кольцо | 1 |
| 15 | 2021809 | Опора | 1 |
| 16 | 4082698 | Комплект уплотнений | 1 |
| 17 | M341640 | Болт с внутренним шестигранником | 24 |
| 20 | 4451622 | Звёздочка | 1 |
| 21 | 1028637 | Барабан звёздочка | 1 |
| 22 | 2021808 | Опора | 1 |
| 24 | 1029034 | Коронная шестерня | 1 |
| 25 | 4608177 | Роликовый подшипник | 2 |
| 26 | J833015 | Болт | 28 |
| 27 | 4114408 | Шайба | 58 |
| 28 | J833090 | Болт | 30 |
| 29 | 1028946 | Водило | 1 |
| 30 | 4180082 | Проставка | 1 |
| 31 | 3033643 | Гайка подшипник. | 1 |
| 32 | 4180076 | Стопорная пластина | 1 |
| 33 | J912050 | Болт | 2 |
| 34 | 4180077 | Стопорная шайба | 1 |
| 37 | 4449721 | Палец | 4 |
| 38 | X4250 | Стопорная пластина | 4 |
| 39 | J932040 | Болт | 8 |
| 41 | 4182270 | Стопорная шайба | 4 |
| 43 | 3090107 | Планетарная шестерня | 4 |
| 44 | 4449778 | Подшипник. спх.рол. | 4 |
| 45 | 4449750 | Проставка | 8 |
| 46 | 4083425 | Стопорное кольцо | 4 |
| 47 | 3091359 | Солнечная шестерня | 1 |
| 48 | 2046073 | Вал | 1 |
| 49 | 4097443 | Стопорное кольцо | 1 |
| 50 | 3093444 | Солнечная шестерня | 1 |
| 51 | 1029027 | Водило | 1 |
| 53 | 4180073 | Палец | 3 |
| 54 | 991733 | Стопорное кольцо | 1 |
| 55 | 3091402 | Планетарная шестерня | 3 |
| 56 | 4180356 | Роликовый подшипник | 3 |
| 57 | 4180072 | Проставка | 6 |
| 58 | 4094325 | Стопорное кольцо | 3 |
| 60 | 1029033 | Крышка | 1 |
| 61 | 991351 | Стопорное кольцо | 4 |
| 62 | 4352937 | Шариковый подшипник | 1 |
| 63 | 4352896 | Стопорный палец | 1 |
| 64 | 94-2017 | Пробка | 1 |
| 65 | 94-2015 | Пробка | 1 |
| 68 | J901645 | Болт | 20 |
| 69 | 4114405 | Шайба | 20 |
| 70 | 428028 | Пробка | 9 |
| 72 | 429135 | Пробка | 2 |
| 73 | 431578 | Пробка | 2 |
| 75 | 4462848 | Пробка | 2 |
| 108 | M492564 | Приводной винт | 4 |
| 112 | 4199429 | Крышка | 2 |
| 113 | A810300 | Уплотнительное кольцо | 2 |
| 114 | J912070 | Болт | 8 |
| 115 | A590920 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
