Гидролинии хода (2) — HITACHI EX1900-6

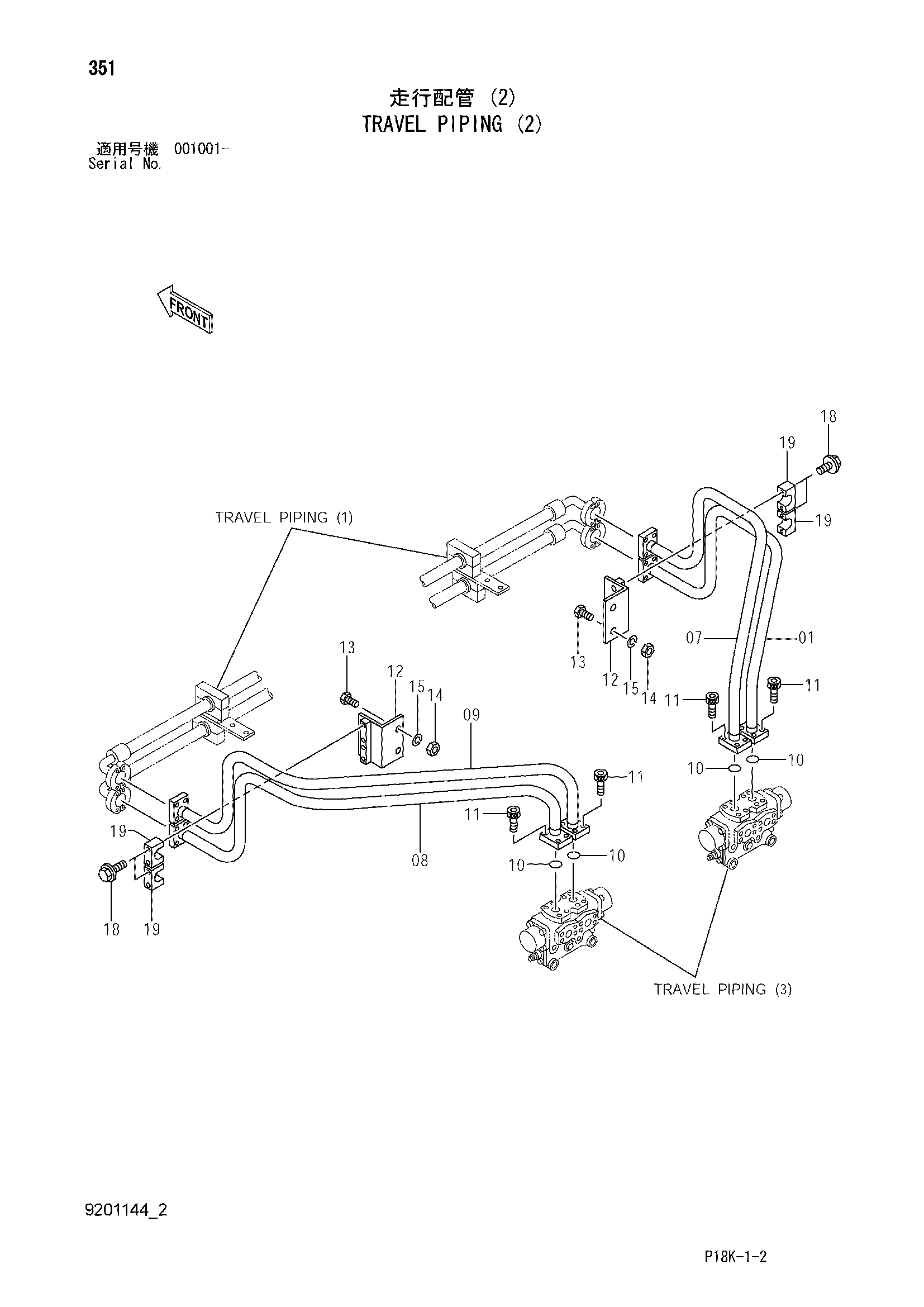

Заводская схема «Гидролинии хода (2)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8057323 | Трубка | 1 |
| 07 | 8057324 | Трубка | 1 |
| 08 | 8057325 | Трубка | 1 |
| 09 | 8057326 | Трубка | 1 |
| 10 | 4510169 | Уплотнительное кольцо | 4 |
| 11 | M341656 | Болт с внутренним шестигранником | 16 |
| 12 | 8037791 | Кронштейн | 2 |
| 13 | J901640 | Болт | 4 |
| 14 | J950016 | Гайка | 4 |
| 15 | A590916 | Пружинная шайба | 4 |
| 18 | J271280 | Болт с шайбой | 8 |
| 18A | J901280 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 19 | 4257716 | Хомут трубки | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
