Рама — HITACHI EX1900-6

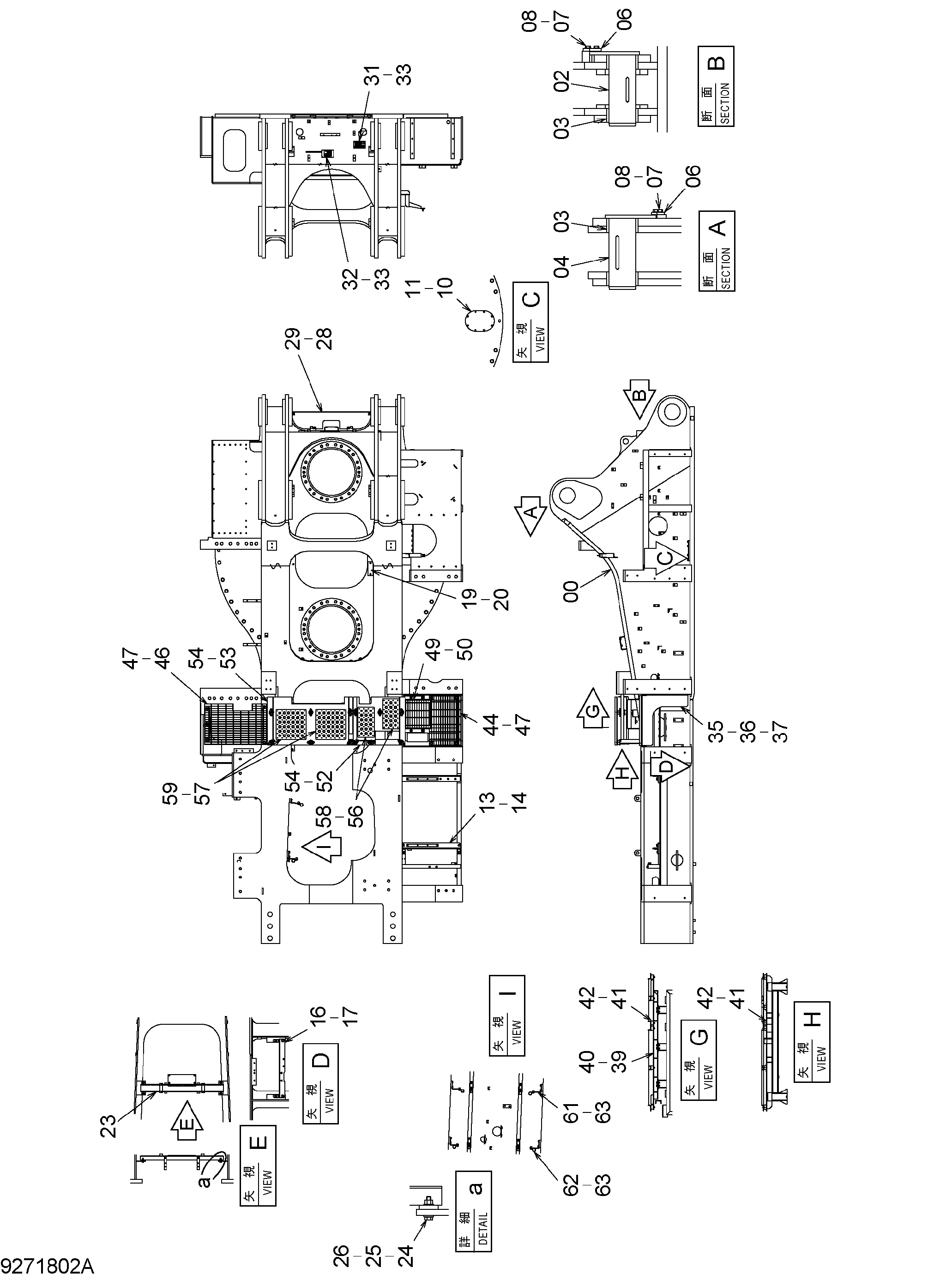

Заводская схема «Рама» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 8085340 | Палец | 2 |
| 03 | 4175214 | Втулка | 8 |
| 04 | 8040856 | Палец | 2 |
| 06 | 4179432 | Пластина | 4 |
| 07 | J932045 | Болт | 8 |
| 08 | J222020 | Шайба | 8 |
| 10 | 4350793 | Крышка | 1 |
| 11 | J271020 | Болт с шайбой | 8 |
| 11A | J901020 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 13 | 8084132 | Кронштейн | 1 |
| 14 | J271230 | Болт с шайбой | 4 |
| 14A | J901230 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 16 | 8084697 | Кронштейн | 1 |
| 17 | J281230 | Болт с шайбой | 4 |
| 17A | J901230 | Болт | 1 |
| 17B | 4249324 | Шайба | 1 |
| 19 | 9757143 | Кронштейн | 1 |
| 20 | J271225 | Болт с шайбой | 2 |
| 20A | J901225 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 23 | 8107573 | Кронштейн | 1 |
| 24 | J271255 | Болт с шайбой | 4 |
| 24A | J901255 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 25 | J222012 | Шайба | 4 |
| 26 | J950012 | Гайка | 4 |
| 28 | 8083548 | Ступень | 1 |
| 29 | J271230 | Болт с шайбой | 4 |
| 29A | J901230 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
| 32 | 3105160 | Информационная табличка | 1 |
| 33 | M492964 | Приводной винт | 8 |
| 35 | 8085465 | Кронштейн | 1 |
| 36 | J901630 | Болт | 6 |
| 37 | A590116 | Плоская шайба | 6 |
| 39 | 7049515 | Кронштейн | 1 |
| 40 | J271235 | Болт с шайбой | 6 |
| 40A | J901235 | Болт | 1 |
| 40B | J222012 | Шайба | 1 |
| 41 | 4612492 | Резиновая подушка | 12 |
| 42 | J271030 | Болт с шайбой | 24 |
| 42A | J901030 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 44 | 8085483 | Ступень | 1 |
| 46 | 8108354 | Ступень | 1 |
| 47 | J281030 | Болт с шайбой | 9 |
| 47A | J901030 | Болт | 1 |
| 47B | 4486055 | Шайба | 1 |
| 49 | 8085472 | Ступень | 1 |
| 50 | J271225 | Болт с шайбой | 4 |
| 50A | J901225 | Болт | 1 |
| 50B | J222012 | Шайба | 1 |
| 52 | 7049526 | Ступень | 1 |
| 53 | 7049519 | Ступень | 1 |
| 54 | J271220 | Болт с шайбой | 12 |
| 54A | J901220 | Болт | 1 |
| 54B | J222012 | Шайба | 1 |
| 56 | 3092334 | Крышка | 2 |
| 57 | 3091337 | Крышка | 2 |
| 58 | J271025 | Болт с шайбой | 8 |
| 58A | J901025 | Болт | 1 |
| 58B | J222010 | Шайба | 1 |
| 59 | J271255 | Болт с шайбой | 8 |
| 59A | J901255 | Болт | 1 |
| 59B | J222012 | Шайба | 1 |
| 61 | 9768609 | Кронштейн | 4 |
| 62 | 4190264 | Зажим | 4 |
| 63 | J271025 | Болт с шайбой | 12 |
| 63A | J901025 | Болт | 1 |
| 63B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
