Гидролинии рабочего оборудования (стрела 8.7m)(2) — HITACHI EX1900-6

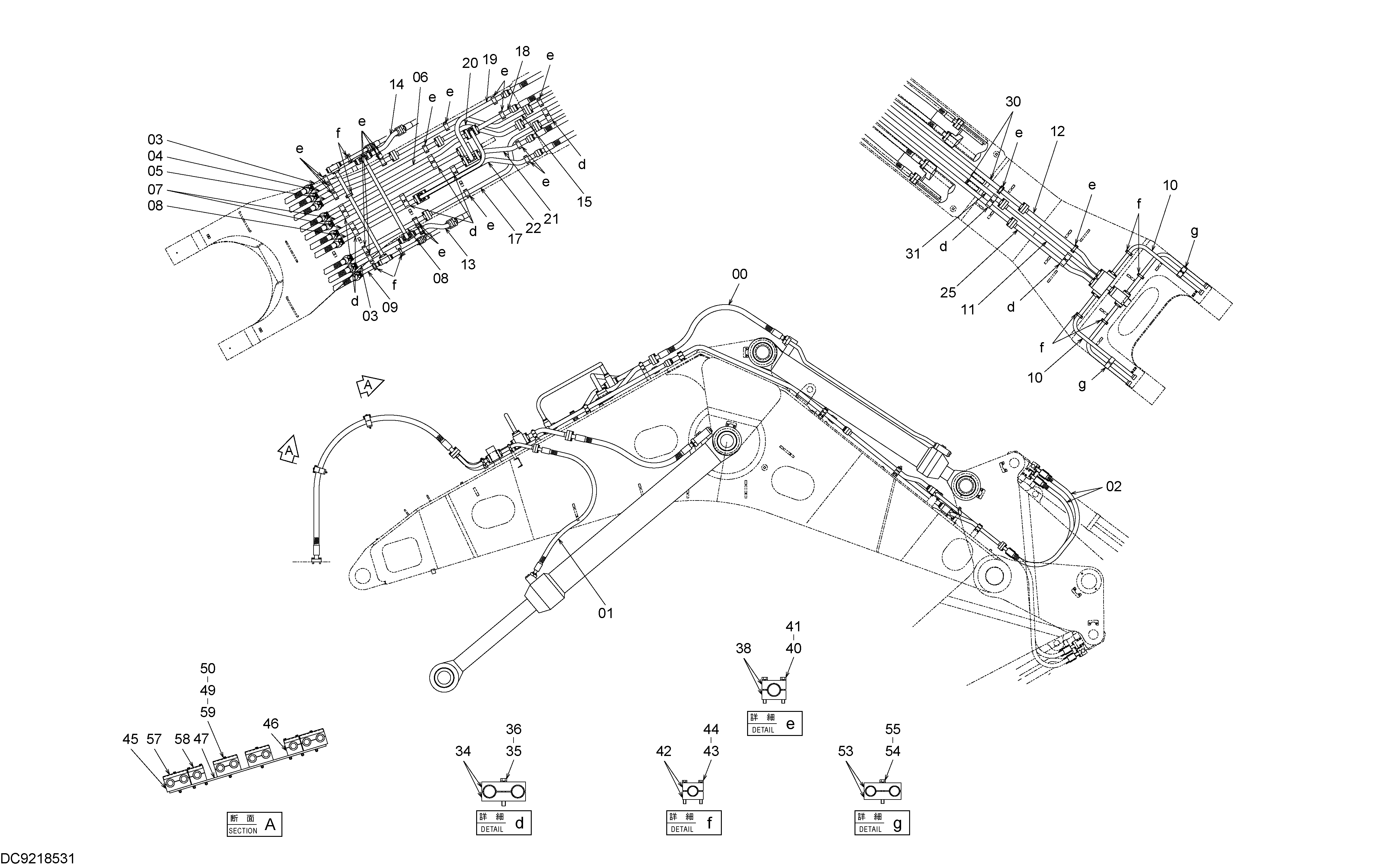

Заводская схема «Гидролинии рабочего оборудования (стрела 8.7m)(2)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4347832 | Шланг | 4 |
| 01 | 4349967 | Шланг | 2 |
| 02 | 4347824 | Шланг | 4 |
| 03 | 8063452 | Трубка | 2 |
| 04 | 8063453 | Трубка | 1 |
| 05 | 8063468 | Трубка | 1 |
| 06 | 8063454 | Трубка | 1 |
| 07 | 8063455 | Трубка | 2 |
| 08 | 8063456 | Трубка | 2 |
| 09 | 8063531 | Трубка | 1 |
| 10 | 8063535 | Трубка | 2 |
| 11 | 8063466 | Трубка | 1 |
| 12 | 8063467 | Трубка | 1 |
| 13 | 8063479 | Трубка | 1 |
| 14 | 8063486 | Трубка | 1 |
| 15 | 8059542 | Трубка | 1 |
| 17 | 8063457 | Трубка | 1 |
| 18 | 8063458 | Трубка | 1 |
| 19 | 8063459 | Трубка | 1 |
| 20 | 8063460 | Трубка | 1 |
| 21 | 8063461 | Трубка | 1 |
| 22 | 8063462 | Трубка | 1 |
| 25 | 8063465 | Трубка | 1 |
| 30 | 8066043 | Трубка | 2 |
| 31 | 8066044 | Трубка | 1 |
| 34 | 4368931 | Хомут трубки | 16 |
| 35 | J901603 | Болт | 16 |
| 36 | A590916 | Пружинная шайба | 16 |
| 38 | 4357265 | Хомут трубки | 38 |
| 40 | A590914 | Пружинная шайба | 38 |
| 41 | J901402 | Болт | 38 |
| 42 | 4342723 | Хомут трубки | 16 |
| 43 | J901200 | Болт | 16 |
| 44 | A590912 | Пружинная шайба | 16 |
| 45 | 4473130 | Хомут | 16 |
| 46 | 4485333 | Хомут | 8 |
| 47 | 3089368 | Пластина | 2 |
| 49 | J950012 | Гайка | 48 |
| 50 | A590112 | Плоская шайба | 24 |
| 53 | 4368932 | Хомут трубки | 4 |
| 54 | J901400 | Болт | 4 |
| 55 | A590914 | Пружинная шайба | 4 |
| 57 | 4410171 | Хомут | 8 |
| 58 | 4410170 | Хомут | 4 |
| 59 | J901214 | Болт | 24 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
