Гидроцилиндр рукояти — HITACHI EX1900-6

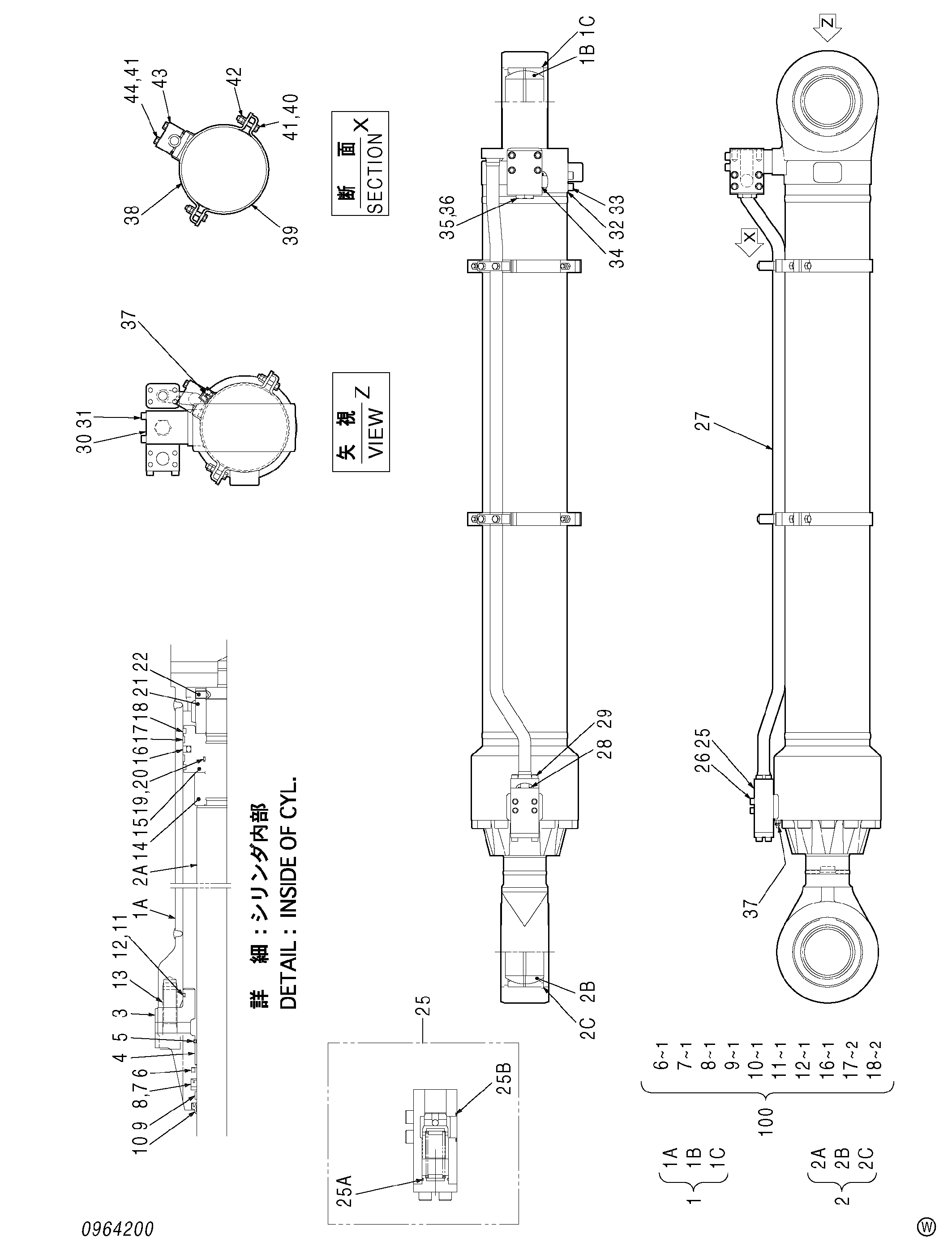

Заводская схема «Гидроцилиндр рукояти» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4633431 | Гидроцилиндр рукояти | 1 | |
| 1 | 0964201 | Труба гидроцилиндра | 1 |
| 1B | 0336306 | Подшипник. спхерикал | 1 |
| 1C | 0336307 | Стопорное кольцо | 1 |
| 2 | 0964202 | Шток поршня | 1 |
| 2B | 0336306 | Подшипник. спхерикал | 1 |
| 2C | 0336307 | Стопорное кольцо | 1 |
| 3 | 0964203 | Головка гидроцилиндра | 1 |
| 4 | 4392642 | Втулка | 1 |
| 5 | 0834507 | Стопорное кольцо | 1 |
| 6 | 0964204 | Уплотнительное кольцо | 1 |
| 7 | 0964206 | U-образная манжета | 1 |
| 8 | 0257527 | Опорное кольцо | 1 |
| 9 | 0496005 | Кольцо | 1 |
| 10 | 0964207 | Грязесъёмное кольцо | 1 |
| 11 | A811260 | Уплотнительное кольцо | 1 |
| 12 | 0725521 | Опорное кольцо | 1 |
| 13 | 0317711 | Болт с внутренним шестигранником | 11 |
| 14 | 0339705 | Амортизирующий подшипник | 1 |
| 15 | 1120703 | Поршень | 1 |
| 16 | 0454806 | Уплотнительное кольцо | 1 |
| 17 | 0964209 | Кольцо | 2 |
| 18 | 0454808 | Кольцо | 2 |
| 19 | 4058180 | Уплотнительное кольцо | 1 |
| 20 | 0339711 | Опорное кольцо | 2 |
| 21 | 0339708 | Гайка | 1 |
| 22 | 0339709 | Установочный винт | 1 |
| 25 | 1120706 | Клапан замедленного возврата | 1 |
| 25A | A811045 | Уплотнительное кольцо | 1 |
| 25B | 4069900 | Уплотнительное кольцо | 1 |
| 26 | M341600 | Болт с внутренним шестигранником | 4 |
| 27 | 0454809 | Трубка | 1 |
| 28 | 4069900 | Уплотнительное кольцо | 1 |
| 29 | 4104495 | Болт с внутренним шестигранником | 4 |
| 30 | 0454810 | Соединение | 1 |
| 31 | 0454811 | Болт с внутренним шестигранником | 4 |
| 32 | 0454812 | Соединение | 1 |
| 33 | 0317223 | Болт с внутренним шестигранником | 4 |
| 34 | 4113161 | Уплотнительное кольцо | 2 |
| 35 | 0317227 | Пробка | 1 |
| 36 | 971980 | Уплотнительное кольцо | 1 |
| 37 | 0643016 | Воздушный клапан | 2 |
| 38-44 | 0964205 | Комплект лента | 1 |
| 38 | 0454813 | Лента | 2 |
| 39 | 0454814 | Лента | 2 |
| 40 | 0259111 | Болт | 4 |
| 41 | 0259112 | Пружинная шайба | 8 |
| 42 | 0454815 | Гайка | 4 |
| 43 | 0242729 | Держатель | 2 |
| 44 | 0454816 | Болт | 4 |
| 100 | 4660804 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
