Основные гидролинии (левый)(экскаватор) — HITACHI EX1900-6

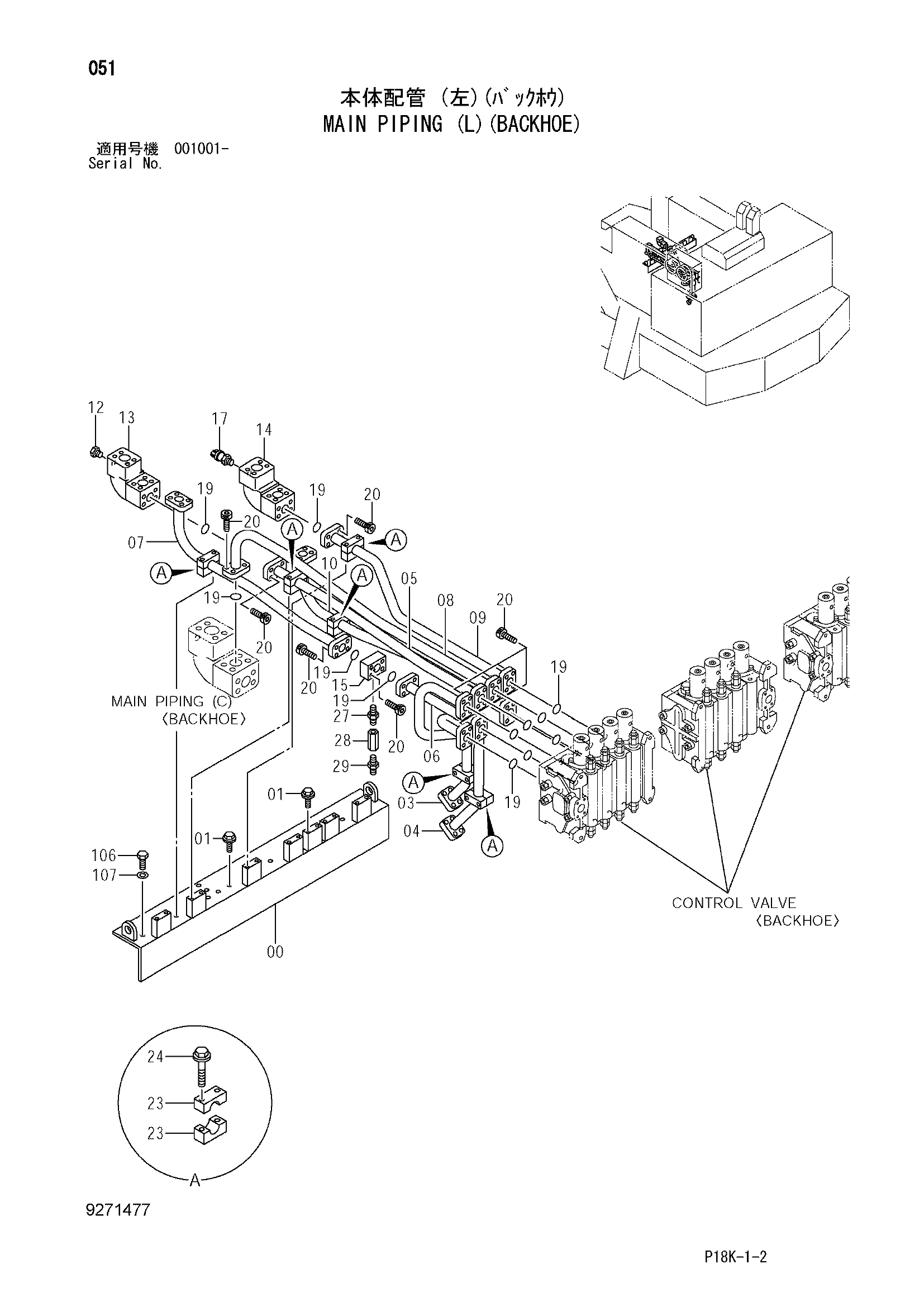

Заводская схема «Основные гидролинии (левый)(экскаватор)» для HITACHI EX1900-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8084902 | Кронштейн | 1 |
| 01 | J901220 | Болт | 4 |
| 03 | 8082711 | Трубка | 1 |
| 04 | 8082712 | Трубка | 1 |
| 05 | 8082713 | Трубка | 1 |
| 06 | 9757057 | Трубка | 1 |
| 07 | 8082714 | Трубка | 1 |
| 08 | 8082715 | Трубка | 1 |
| 09 | 8082717 | Трубка | 1 |
| 10 | 8082718 | Трубка | 1 |
| 12 | 4435299 | Пробка | 1 |
| 12A | 4506416 | Уплотнительное кольцо | 1 |
| 13 | 2054019 | Блок | 1 |
| 14 | 2054020 | Блок | 1 |
| 15 | 4458041 | Блок | 1 |
| 17 | 4436271 | Датчик давления | 1 |
| 17A | 4365826 | Уплотнительное кольцо | 1 |
| 19 | 4292384 | Уплотнительное кольцо | 12 |
| 20 | M341650 | Болт с внутренним шестигранником | 48 |
| 23 | 4342723 | Хомут трубки | 12 |
| 24 | J271200 | Болт с шайбой | 12 |
| 24A | J901200 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 27 | 4184837 | Адаптер | 1 |
| 27A | 4506429 | Уплотнительное кольцо | 1 |
| 28 | 4163096 | Обратный клапан | 1 |
| 29 | 4208659 | Адаптер | 1 |
| 106 | J901645 | Болт | 4 |
| 107 | J222016 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
